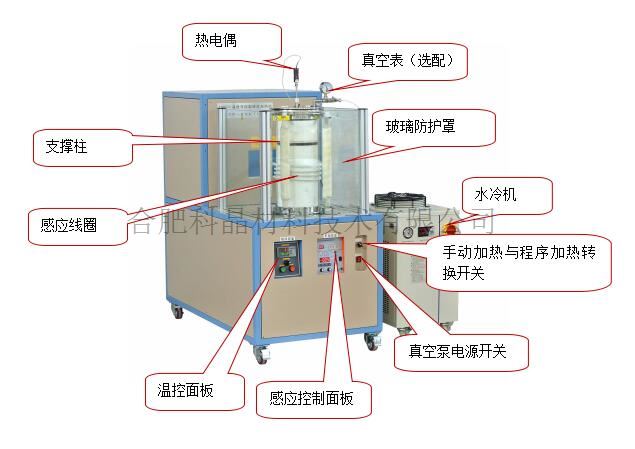

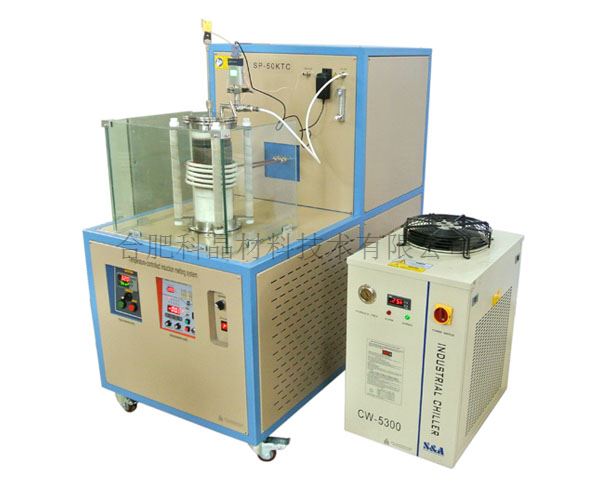

温控型真空感应熔炼炉系列
型号:
SP-50KT // SP-85KTC
产品概述:
温控型感应加热/熔炼系统,带进料前级系统和熔炼搅拌装置。石英前级腔室可将各种原材料导入到熔炼坩埚内,而不影响主腔室的环境。此款设
联系我们 附件下载 售后支持 立即购买
免责声明: 本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅用于宣传用途,仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差,请勿复制或者截图。如果您对参数有异议,或者想了解产品详细信息及更多参数,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,请勿将此参数用于招标文件或者合同,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您谅解。 如果您需要下载产品的电子版技术文档,说明书(在线阅览),装箱单,与售后安装条件等文件,请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户,购买前请与工作人员沟通,以免给您带来不便。
技术参数实验案例警示/应用提示配件详情
名称

温控型真空感应加热炉系列


视频

操作视频


型号

SP-50KT

      SP-85KTC



感应电源

·工作电压:380V,50Hz,三相

·空气开关:需要100A空气开关

·最大输入功率: 15KW

·输出频率:30-80kHz

·保护系统:带有自动水压、过热、功率过高保护



温控系统和热电偶

·精密数显温控系统,采用PID调节方式

·可设置30段升降温程序

·带有过热和断偶保护

·控温精度:±5 ºC

·热电偶: C 型热电偶 (Φ6.35x400mmL )

·连续工作温度.: 1000ºC~1900ºC

·最高温度:2000ºC(<30min)

·升温速率:

  1度/秒    1000-1200ºC;

  1度/2秒  1200ºC-1500ºC ;

  1度/4秒  1500ºC-2000ºC


石墨坩埚,耐火材料和防护罩


·高纯石墨坩埚:40mm(内径) * 50mm(外径) *110mm(深),坩埚是用来感应加热和熔化金属



·最大容量:样品所占容积应该是石墨坩埚容积的1/2



·可熔炼物料的质量:最多0.6Kg(按纯铁的密度计算)



·可选:为对晶片热处理,可定制石墨样品台,最大可放置晶片尺寸为1.5''O.D * 1/8''T,因为石墨导热率非常高,所以可使放置的晶片受热均匀


·保温层:石墨坩埚外环绕三层隔热材料,从里到外分别为石墨毡—氧化铝—高温毡,总厚度为32mm,石墨保温毯(可耐温2200℃)氧化铝毯(耐温1700℃)



·注意石墨坩埚是易耗件

·高纯石墨坩埚:100mm(内径) * 114mm(外径) *142mm(深),坩埚是用来感应加热和熔化金属



·最大容量:样品所占容积应该是石墨坩埚容积的1/2



·可熔炼物料的质量:最多4Kg(按纯铁的密度计算)



·保温层:石墨坩埚外环绕三层隔热材料,从里到外分别为石墨毡—氧化铝—高温毡,总厚度为32mm,石墨保温毯(可耐温2200℃)氧化铝毯(耐温1700℃)



·注意: 石墨坩埚是易耗件


密封法兰和石英腔体


·两端开口的石英管尺寸:130mm(OD) * 122mm(ID) * 360mm(L)

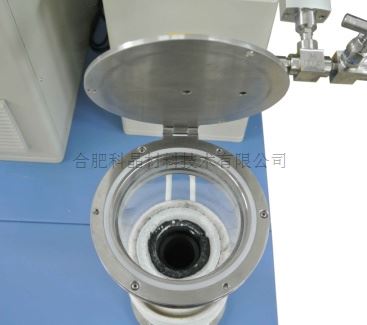

·顶部法兰: 采用不锈钢铰链法兰,带有一1/4”的铠装接口(可插入热电偶到石英管内部更准确地测量样品温度)法兰上安装有不锈钢截止阀



·底部法兰:底部法兰接口为KF25接口,可通过波纹管与真空泵相连接



·仪器中配有KF25挡板阀和KF25的波纹管,以便与真空泵相连接


·两端开口的石英管尺寸: 216 mm(OD) * 208 mm(ID) * 500mm(L)



·顶部法兰:采用不锈钢折叠式法兰,带有一1/4”的铠装接口(可插入热电偶到石英管内部更准确地测量样品温度)法兰上安装有不锈钢截止阀



·底部法兰:底部法兰接口为KF25接口,可通过波纹管与真空泵相连接



·仪器中配有KF25挡板阀和KF25的波纹管,以便与真空泵相连接




真空计

·防腐真空计,测量范围3.8*10E-5托

·一个输出电压24v、1A直流电源适配器。适配器的输入电压是单相110~240v。



浮子流量计

紧凑型直读浮子流量计,100-1000scc/min。精度:4%。


泄压阀

为了安全考虑,在腔体内安装泄压阀,当压力大于0.02MPa时,阀门会自动释放压力,保证安全。


循环水冷机(可选)

·温度范围:5~30℃

·水流量:16L/min

·水箱:不锈钢材质,容积为12L。



注意:建议使用特定的冷却液以获得最佳性能。在几次加热试验后,等待几分钟冷却属于正常现象


真空泵(可选)

·标配一个2.2L/s的双级旋叶片真空泵

·电压:AC 208-240V 50Hz,单相

·最大功率:0.4KW




另有多种真空泵,详情请点击下图选择

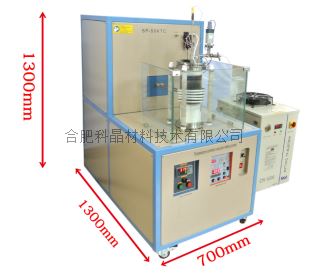

产品尺寸

整体机器外形尺寸:700(L)* 1300(W)* 1200(H)



净重

100Kg


质保期

一年保修,终身技术支持。


特别提示:1.耗材部分如炉管,耐火材料,密封圈,石墨坩埚和感应圈等不包含在内。

          2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。


点击查看售后服务承诺书。


认证


如果客户需要通过MET认证,需自行支付认证费用,具体价格请联系我们的销售代表。



认证标准包括:1)感应加热器:UL61010-1 & UL499;2)真空泵:UL1450;3)冷水机组:UL61010 & UL1995


注意事项

·为了保护石墨坩埚和C热电偶,在整个实验过程必须在流动惰性气氛环境中进行。气体流量应限制在< 200SCCM



·C型热电偶是耗材,不在我们的保修范围内



·熔融时间和温度与材料、坩埚、耐火材料绝缘等有关。如果你不知道感应加热器是否能熔化你的样品,请联系我们的工程师咨询



·感应熔融系统的设计是在真空和低压下使用< 0.02 Mpa / 0.2 Bar/ 3psi



·必须在气缸上安装减压阀,将压力限制在3psi以下,以保证安全运行。点击这里了解气体调节器的安装



·当出气口关闭,炉腔内存在正压状态时,不要加热炉子。在加热过程中,必须使用压力表来密切监测室内情况;一旦燃烧室压力超过3psi,请立即打开气体释放阀门,以防止不可预见的损坏


应用

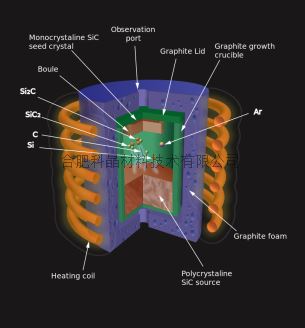

·PVT(物理蒸气运输)系统通过改变一个合适的坩埚,使其能够成为生长长型碳化硅晶体,请点击下面的图片或问我们的工程师如何

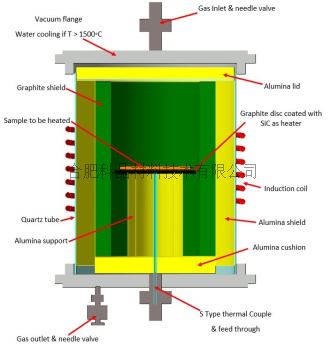

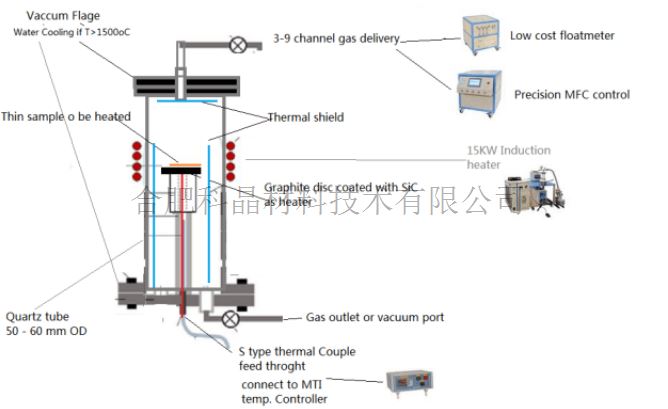

·此设备可改为RTP(快速热处理炉)和混合物理化学气相沉积(HPCVD)系统,请点击下面的图片查看,如您有任何特殊需求可联系我们
