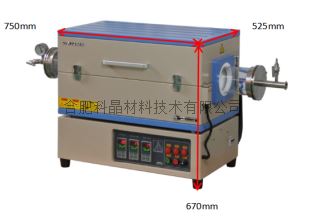

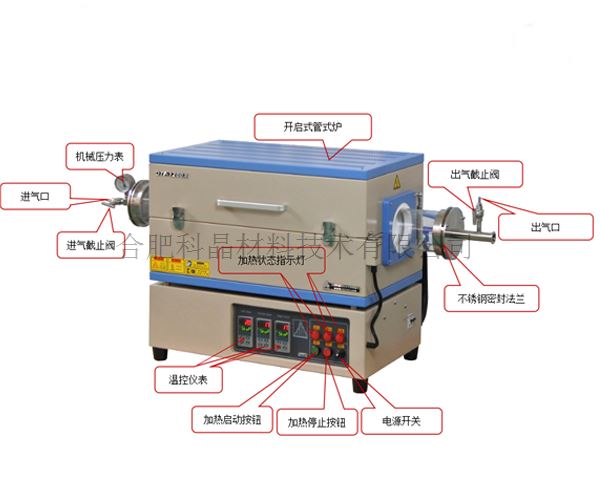

1200℃小型三温区管式炉
型号:
OTF-1200X-III-S
产品概述:
OTF-1200X-III-S是一款通过CE认证的小型3温区管式炉,三个温区都有独立的温控系统,并采用PID30段程序化控温,其控温精度±1 ℃。对于在气氛保护或真空环境下对样品进行退火、扩散或烧结OTF-1200X-III-S是一款理想的管式炉。
联系我们 参数下载 售后支持 立即购买
免责声明:本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅供参考。可能由于更新不及时和网站不可预知的BUG造成数据与实物的偏差。如果您对参数有异议,或者想了解产品详细信息,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,请勿将此参数用于招标文件或者合同,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您见谅。
技术参数实验案例警示/应用提示配件详情
名称

1200℃迷你三温区管式炉OTF-1200X-III-S

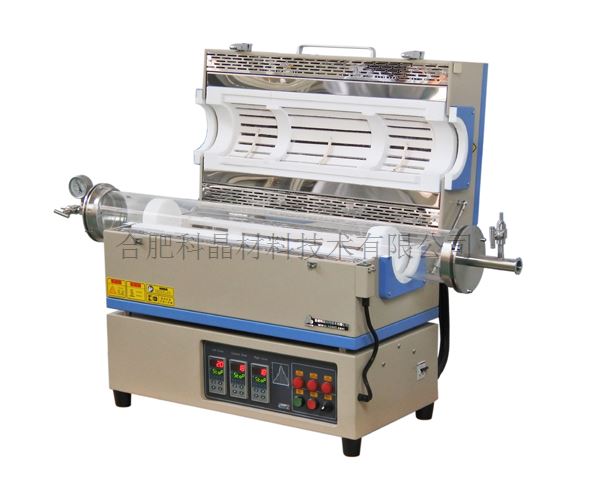

炉体结构

·采用双层壳体结构,并带有风冷系统,使表面温度低于70℃


·高纯氧化铝纤维作为炉膛材料(表面涂有高温氧化铝涂层,可提高加热效率延长炉膛使用寿命)


·可选购石英管堵及石英坩埚,可增加炉管内洁净度及真空度(图三、四)

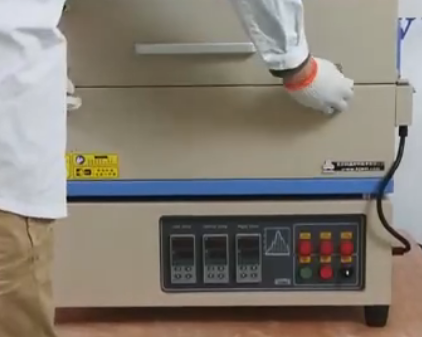

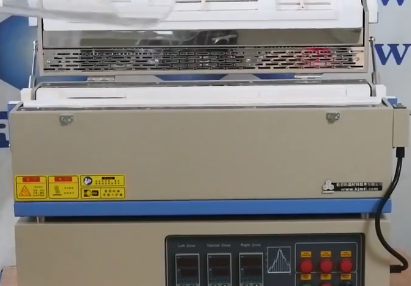

·设有开门断电功能,提高实验安全性(图五、六)


基本参数

热偶K型热偶    建议升温速率10℃/min


温度:1100℃ 1200℃1h  电源:AC220,50Hz   最大功率:5KW


高纯石英管尺寸

·以下高纯石英管尺寸可选


·Φ25 Φ50 Φ60 Φ80 Φ100 Φ130


加热区

加热区长度:600mm (三温区:150mm+300mm+150mm)

加热元件

掺钼铁铬铝(表面涂有氧化锆涂层,可以极大程度延长使用寿命)

密封法兰

·一对SS 304真空法兰与双高温硅O形环包括在内

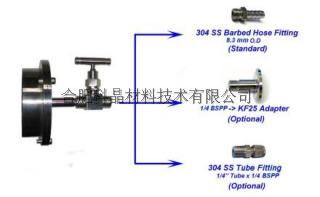

·两个针阀已分别安装在两个法兰上(图一)


·一个真空压力表安装在一侧法兰(图一)


·可选:您可以选购kf25真空口法兰(图二)

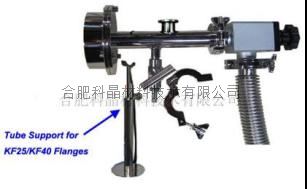

·可选:您可以订购法兰支架(图三)


·可选:铰链法兰(图四、五)


温控系统

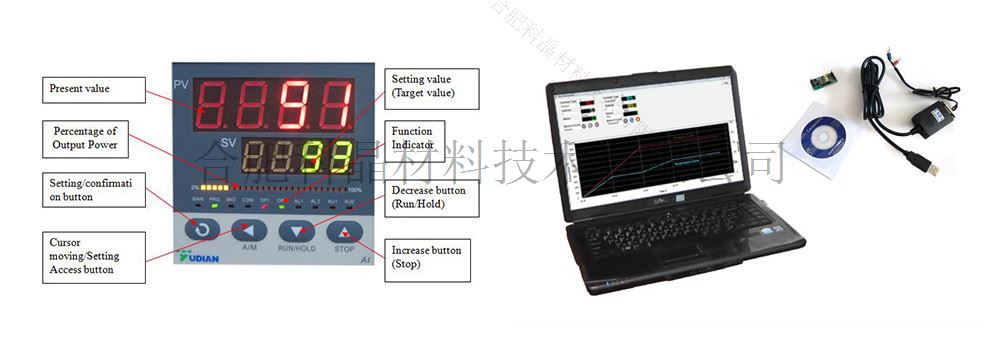

·包含一款YD518P型温度控制器


·PID自动控温系统


·智能化30段可编程控制


·控温精度:±1℃


·三个温区分别有三个独立的温控系统控制


·默认DB9 PC通信连接端口


·通过MET认证


·可选购电脑温度控制软件(用于YD518P系列控制器)用于控制升温曲线和导出数据


温度校准(可选)

·定期对管式炉进行温度校准,保持温度的准确性和均匀性。您可以在我公司选购一个简单的校准工具包,辅助您完成这项工作,完整的校准套件包括

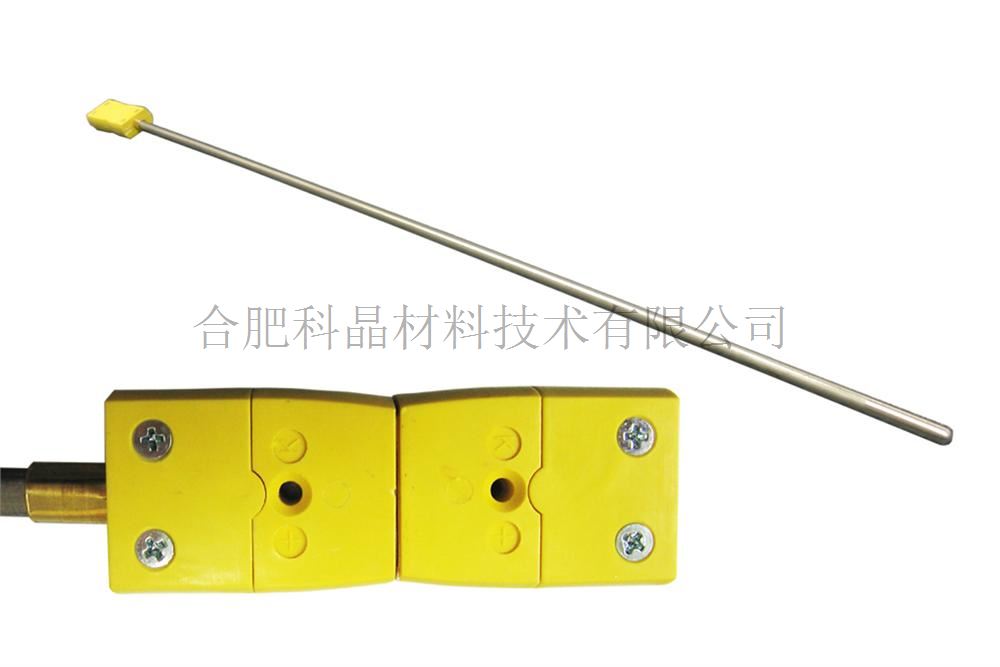

·48”L(1/4”OD)K型热电偶校准

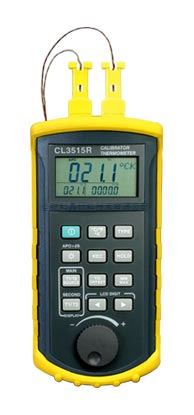

·一Omega温度校准器


·热电偶补偿线


·你可以考虑分子泵,真空度可达10-5Torr




外形尺寸

1050 L x 440W x 700 H mm

净重

约70Kg

质保期

一年保修,终身技术支持。


特别提示:1.耗材部分如加热元件,石英管,样品坩埚等不包含在内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。


点击查看售后服务承诺书

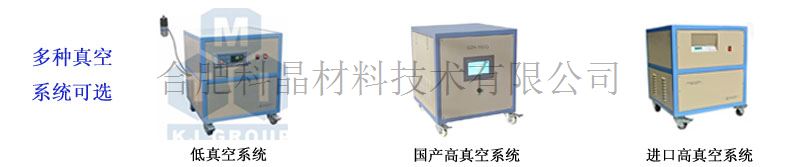

真空&法兰

·通过机械泵可达到50mTorr(参考值,详情请点击


·通过分子泵泵可达到10E-5 Torr参考值,详情请点击


·可选购一个冷真空阱,以避免真空泵造成污染


可选部分

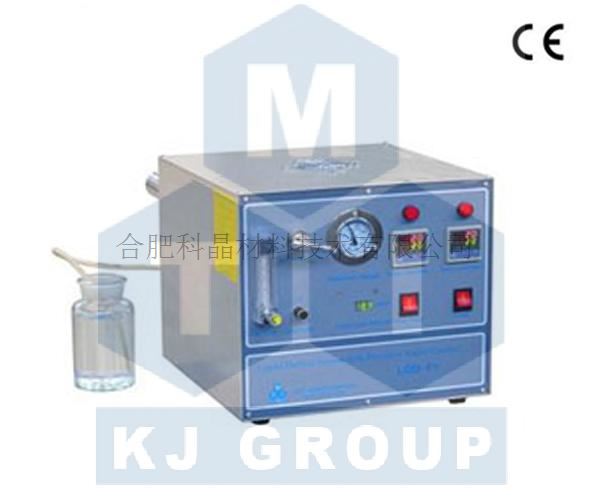

为了方便搭建完整的CVD系统,您可以在我公司选购混气系统、液相气体发生气和石英支架




质量认证

所有电器元件(>24V)都通过UL/MET/CSA/CE认证,若客户出认证费用,本公司保证单台设备通过德国TUV认证或CAS认证。


使用注意事项

·炉管内气压不可高于0.02MPa


·由于气瓶内部气压较高,所以向炉管内通入气体时,气瓶上必须安装减压阀,为了确保安全,建议使用压力低于0.02MPa,建议在本公司选购减压阀,本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全


·当炉体温度高于1000℃时,炉管内不可处于真空状态,炉管内的气压需和大气压相当


·进入炉管的气体流量需小于200SCCM,以避免冷的大气流对加热石英管的冲击


·石英管的长时间使用温度<1100℃


·对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开泄气阀,以防意外发生(如炉 管破裂,法兰飞出等)


应用提示

·如何在MTI管炉上放置管堵和真空法兰


·如何安装石英管和真空法兰


·为了在管式炉内获得准确的温度,在使用前需要校准温度,请点击这里了解如何使用


相关文献

二硫化镱对二氧化碳的静电还原作用
