1200℃三温区管式炉 (温区450mm,可选管径60,80,100mm石英管,法兰)
关键字:
真空、电阻丝、开启式
型号:
OTF-1200X-III-C
产品概述:
OTF-1200X-III-C是一款加热区为450mm(150+150+150mm)的开启式三温区管式炉,其石英炉管的直径为25,50,60,80或100mm。三个温区都由独立的温控系统控制,可设置50段升降温程序,控温精度为 +/- 1℃,最高温度可达到1200℃。
免责声明: 本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅用于宣传用途,仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差,请勿复制或者截图。如果您对参数有异议,或者想了解产品详细信息及更多参数,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,请勿将此参数用于招标文件或者合同,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您谅解。 如果您需要下载产品的电子版技术文档,说明书(在线阅览),装箱单,与售后安装条件等文件,请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户,购买前请与工作人员沟通,以免给您带来不便。
技术参数产品视频实验案例警示/应用提示配件详情
名称

1200℃小型三温区开启式管式炉OTF-1200X-III-C

炉体结构

·采用双层壳体结构,并带有风冷系统


·高纯氧化铝纤维作为炉膛材料(表面涂有高温氧化铝涂层,可提高加热效率延长炉膛使用寿命)


·可选购石英管堵及石英坩埚,可增加炉管内洁净度及真空度(图三、四)


·设有开门断电功能,提高实验安全性(图五、六)


基本参数

热偶K型热偶    建议升温速率10℃/min


温度:1100℃ 1200℃1h  电源:AC220,50Hz   最大功率:3.6KW


高纯石英管尺寸

·高纯石英管尺寸:


·25 O.D x 19 I.D x 1000 L (mm)


·50 O.D x 44 I.D x 1000 L (mm)


·60 O.D x 55 I.D x 1000 L (mm)


·80 O.D x 75 I.D x 1000 L (mm)


·100 O.D x 95 I.D x 1000 L (mm)


加热区

加热区长度:450mm (三温区:150mm+150mm+150mm)

加热元件

掺钼铁铬铝(表面涂有氧化锆涂层,可以极大程度延长使用寿命)

密封法兰

·一对SS 304真空法兰与双高温硅O形环包括在内


·两个针阀已分别安装在两个法兰上(图一)


·一个真空压力表安装在一侧法兰(图一)


·可选:您可以选购kf25真空口法兰(图二)


·可选:您可以订购法兰支架(图三)

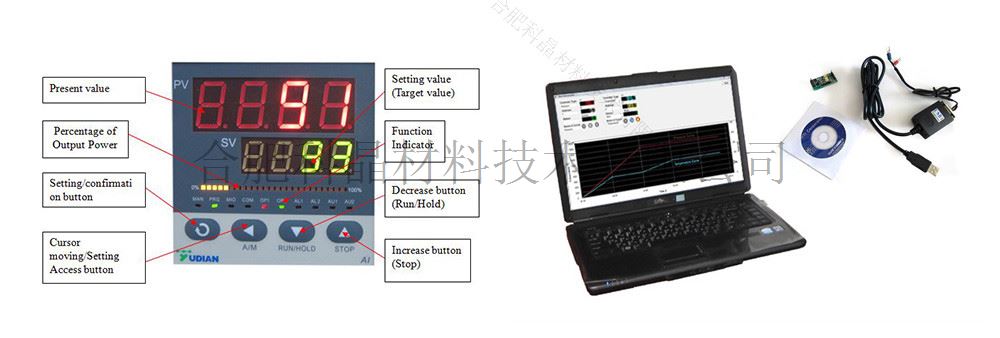

温控系统

·包含一款YD858P型温度控制器


·PID自动控温系统


·智能化50段可编程控制


·控温精度:±1℃


·三个温区分别有三个独立的温控系统控制


·默认DB9 PC通信连接端口


·通过MET认证


·可选购电脑温度控制软件(用于YD858P系列控制器)用于控制升温曲线和导出数据

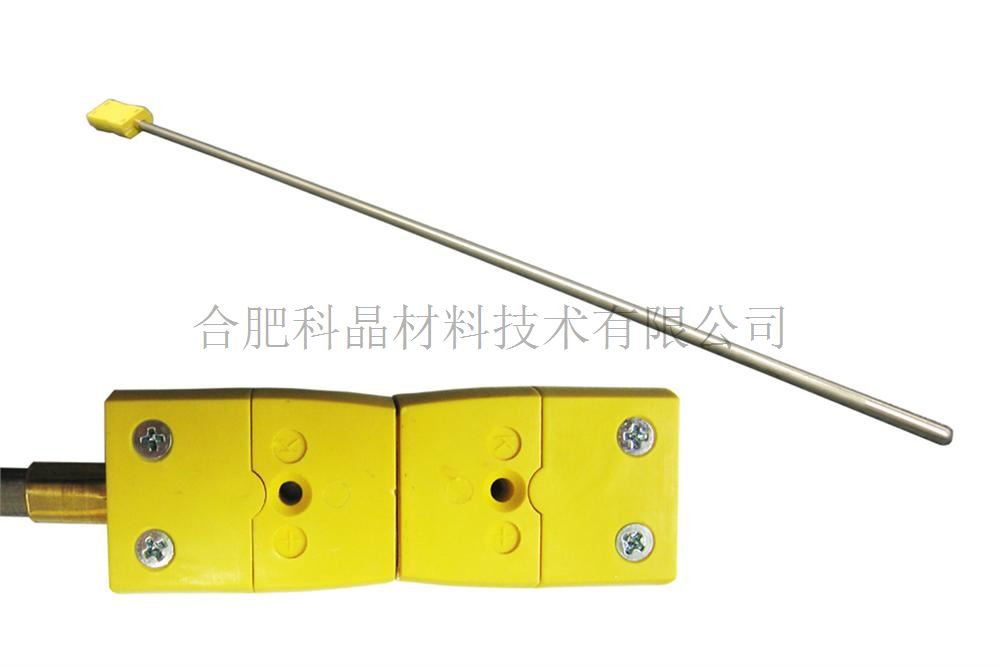

温度校准(可选)

·定期对管式炉进行温度校准,保持温度的准确性和均匀性。您可以在我公司选购一个简单的校准工具包,辅助您完成这项工作,完整的校准套件包括


·48”L(1/4”OD)K型热电偶校准


·一Omega温度校准器


·热电偶补偿线


·你可以考虑分子泵,真空度可达10-5Torr




外形尺寸

·关闭时外形尺寸:640 L x 420 W x 550 H mm

·开启时外形尺寸:640 L x 420 W x 780 H mm

·炉膛尺寸:Φ120X147X3

净重

约45Kg

质保期

一年保修,终身技术支持。


特别提示:1.耗材部分如加热元件,石英管,样品坩埚等不包含在内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。


点击查看售后服务承诺书

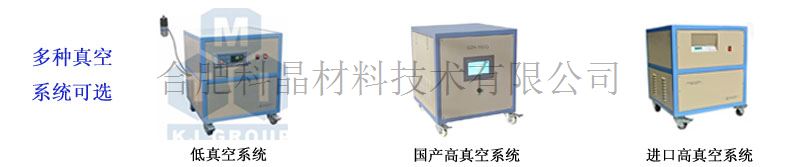

真空系统

·通过机械泵可达到50mTorr(参考值,详情请点击


·通过分子泵泵可达到10E-5 Torr参考值,详情请点击


·可选购一个冷真空阱,以避免真空泵造成污染


质量认证

·此产品已通过CE认证

  证书编号: M.2021.206.C67997

·若客户出认证费用,本公司保证单台设备通过德国TUV认证或CAS认证


使用注意事项

·炉管内气压不可高于0.02MPa


·由于气瓶内部气压较高,所以向炉管内通入气体时,气瓶上必须安装减压阀,为了确保安全,建议使用压力低于0.02MPa,建议在本公司选购减压阀,本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全


·当炉体温度高于1000℃时,炉管内不可处于真空状态,炉管内的气压需和大气压相当


·进入炉管的气体流量需小于200SCCM,以避免冷的大气流对加热石英管的冲击


·石英管的长时间使用温度<1100℃


·对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开泄气阀,以防意外发生(如炉 管破裂,法兰飞出等)


应用提示

·如何在MTI管炉上放置管堵和真空法兰


·为了在管式炉内获得准确的温度,在使用前需要校准温度,请点击这里了解如何使用


相关文献

二硫化镱对二氧化碳的静电还原作用
