感应电源 | · 工作电压: AC 380V 3相 50/60Hz · 功率:35KW · 频率:20-30KHz |
铜坩埚 | · 坩埚直径: Φ30mm · 冷却方式:水冷却 · 最大熔炼量:150g(密度以金属Fe计) · 最小熔炼量:5g |
循环水冷机 | · 配有一个5P的循环水冷机,对电源坩埚和铜坩埚进行水冷却 |

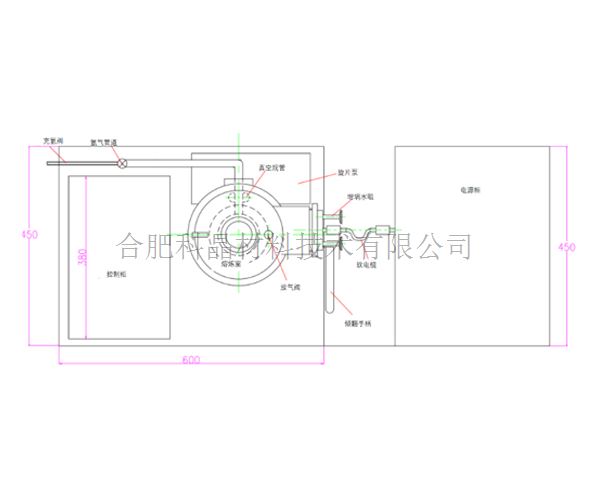

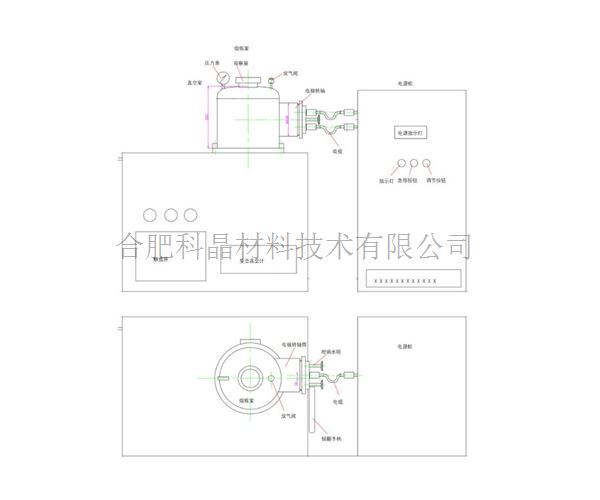

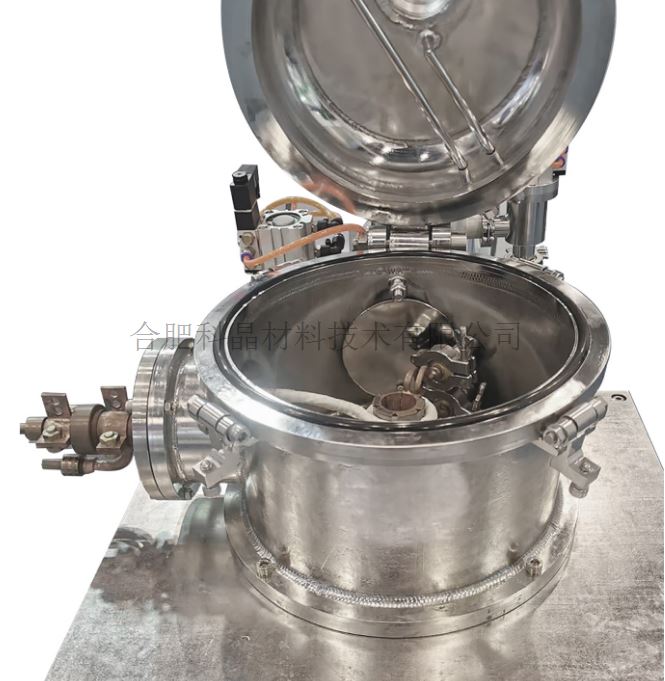

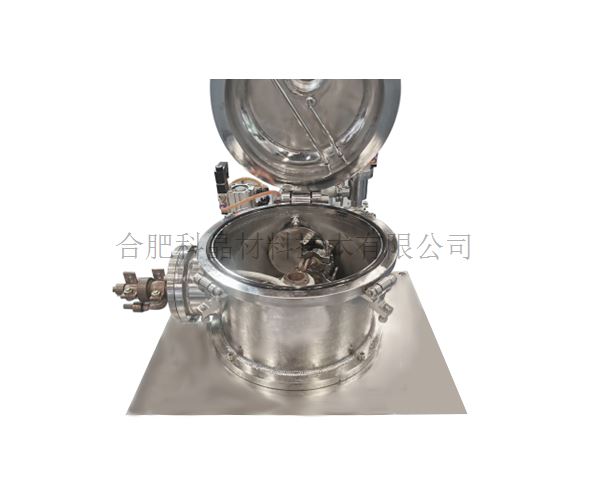

真空腔室 | · 真空室装在设备柜体前面的台面上,它由炉体和炉盖组成,两部分均用304不锈钢制作 · 真空室直径360mm,高度300mm,通过电极接口筒接感应电源 · 真空室上安装观察窗,压力表和泄压阀 · 炉底座在设备柜体的台面上,中间装真空接口筒,接真空管道 |
熔炼和铸造系统 | · 由冷坩埚,感应圈,坩埚架,模具等部分组成 · 倾翻铸造式冷坩埚内径30mm,在熔炼完成后,高温熔融物可以在坩埚内凝固, 或者手动驱动转轴倾翻坩埚,使熔融物从坩埚内泄入模具内 · 标配中不含浇铸模具,可在本公司选购水冷铜模(需额外费用) · 最高熔炼温度:2100℃(以熔化金属 Zr 为标准) · 可选购红外测温仪对样品熔炼温度进行测量 |
真空系统 | · 真空机组由机械泵VRD16+扩散泵KT150,以及气动高真空挡板阀+真空管道组成+真空规管组成。 · 真空管道装在炉底的下面,与高真空挡板阀相连。 · 真空度:6.7*10-3Pa |
占地面积 | · 约102m |
注意事项 | 警告 ·气体流量应限制在小于 200 SCCM(200 毫升/分钟)。 ·熔化系统设计用于真空和低于 0.02 MPa0压力环境下使用。压力过高积聚可能会对炉腔造成不可逆的损坏。 ·输入气瓶上必须安装一个压力调节器。 ·打开气瓶后,在气体保持连续流动的情况下,输出气体压力必须始终设置在 0.02MPa以下。 ·在气体释放阀关闭且炉内存在正压的情况下,切勿加热炉子。 ·在加热过程中,必须始终使用压力表密切监测炉内状况。 ·一旦炉内压力0.02MPa超过 ,应立即打开气体释放阀,以防止不可预见的损坏。
注意 ·在操作前,要了解真空熔炼和惰性气体熔炼的标准流程。请仔细阅读操作手册。在操作过程中,要持续监测并妥善控制反应容器内部的压力。否则,操作失误可能会导致设备永久性损坏或造成人员伤害。 |
