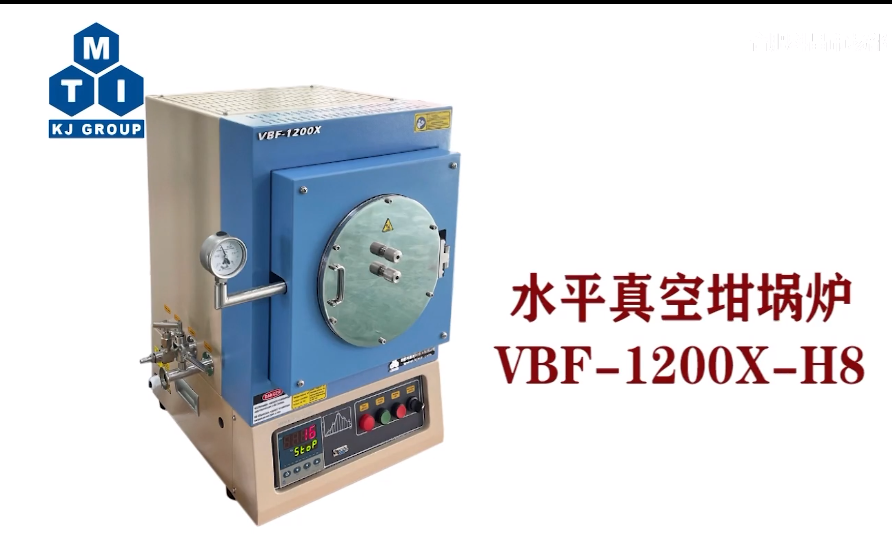

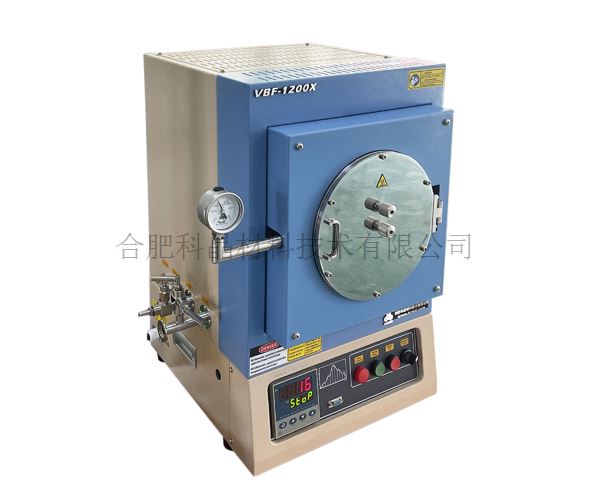

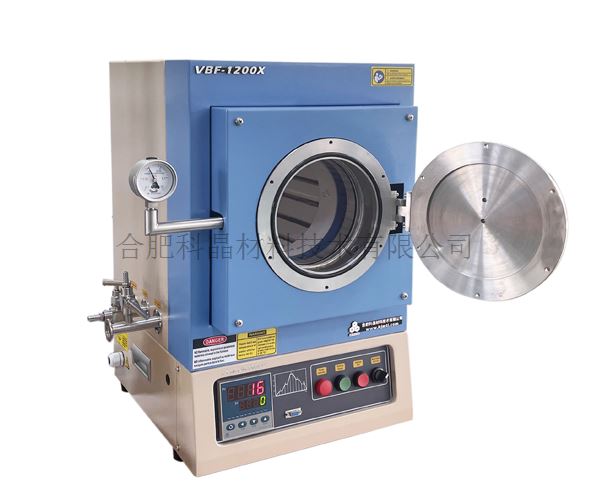

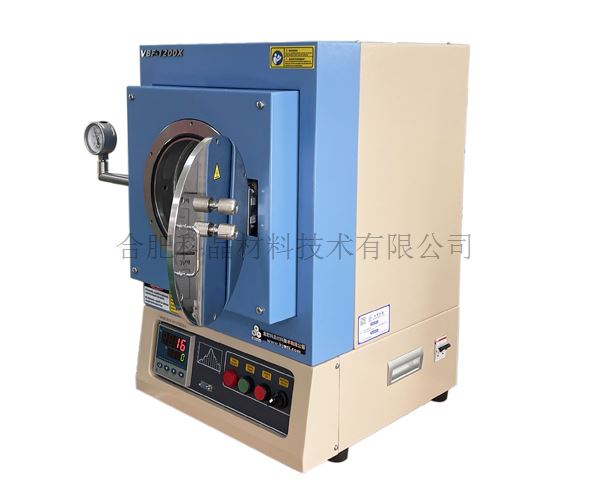

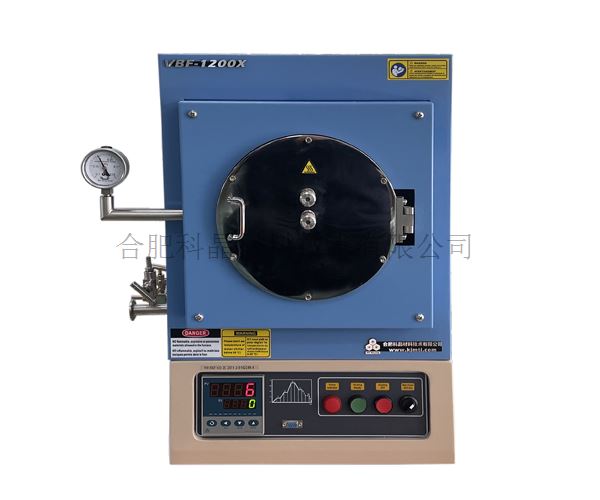

1100℃真空箱式炉 (配7.6L腔室,直通法兰)
关键字:
箱式炉
型号:
VBF-1200X-H8
产品概述:
水平真空管式炉VBF-1200X-H8以电阻丝为加热元件,采用双层壳体结构和50段程序控温,K型热电偶,炉膛采用高纯氧化铝纤维材料,最高温度能达到1100度,可连续工作温度1000度,控温精度±1度,该炉具有温场均匀、表面温度低,升降温度速度快、节能等优点,是高校、科研院所、工矿企业做高温烧结,金属退火、质量检测用的合适产品。
免责声明: 本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅用于宣传用途,仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差,请勿复制或者截图。如果您对参数有异议,或者想了解产品详细信息及更多参数,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,请勿将此参数用于招标文件或者合同,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您谅解。 如果您需要下载产品的电子版技术文档,说明书(在线阅览),装箱单,与售后安装条件等文件,请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户,购买前请与工作人员沟通,以免给您带来不便。
技术参数产品视频实验案例警示/应用提示配件详情
产品名称

1100℃真空箱式炉(配7.6L腔室,直通法兰)-VBF-1200X-H8

产品提示

1.多种配件可选提示  2.科晶实验室邀请提示  3.配件妥善保管提示

工作原理

· 加热炉利用电流使炉内加热元件发热,采用固态继电器进行电路控制,采用温度传感器(热电偶)检测炉内温度,热电偶检测到的温度反馈到控温仪表。

· 智能控温仪可设置升温过程(升温速度),仪表采集到热电偶反馈的炉内温度信号,会通过PID调节输出合适的电压信号,固态继电器接收到仪表的输出信号,

控制自身的通断时间从而达到调节炉内温度稳定的目的,使得高温炉按照控温仪设置好的升温过程进行升温。


产品特点

· 超大口径的石英炉膛和真空密封法兰系统,既可以作为箱式炉对大批量样品进行烧结,同时也可以在流动气氛和真空状态下快速加热样品。



· 炉膛采用高纯氧化铝聚轻材料,很大程度减少能量损失,内炉膛表面涂有美国进口的高温氧化铝涂层可以提高设备的加热效率,同时也可以延长仪器的使用寿命。

特别推荐:视频会议产品展示(请点击此链接)

基本参数

· 额定功率:4KW

· 电压:AC 220V, 50Hz

· 加热区尺寸:Φ240*210mm


·最高使用温度:1100度(≤30min)

 工作温度:1000度

·建议升温速率:≦10℃/min

·加热元件:电阻丝(掺钼铁铬铝合金)



更多参数请联系科晶销售部请联系我们

腔体尺寸

· 石英腔体Φ200×340mm



石英样品平台

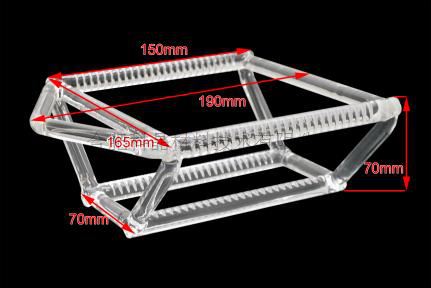

· 标配一个8″的石英样品平台,将样品放置在平台上进行退火图片0.0.png

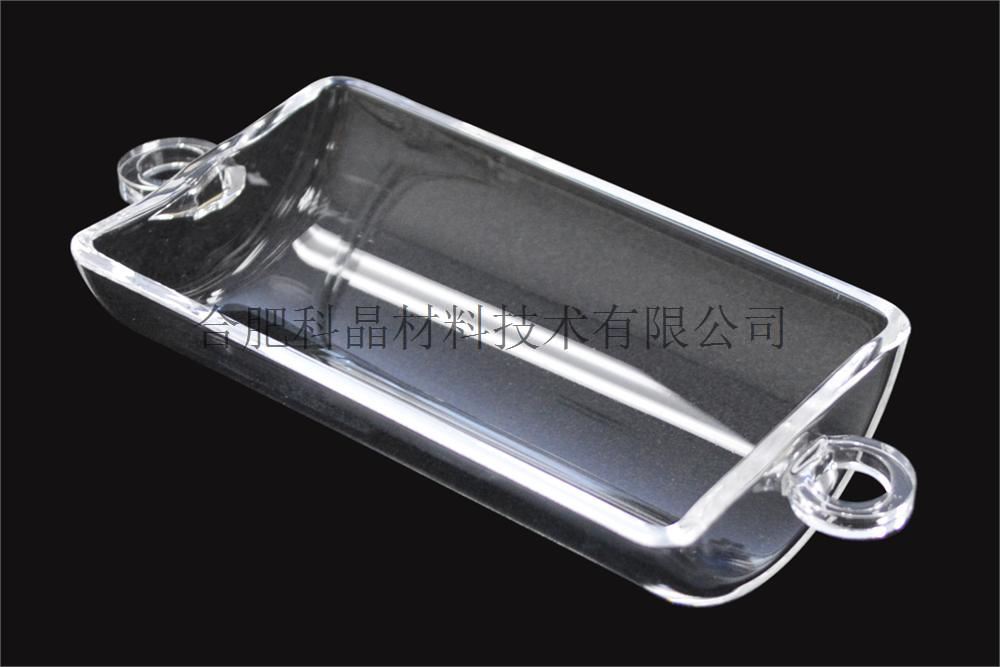

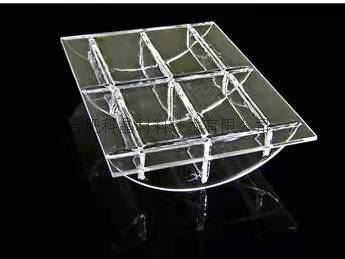

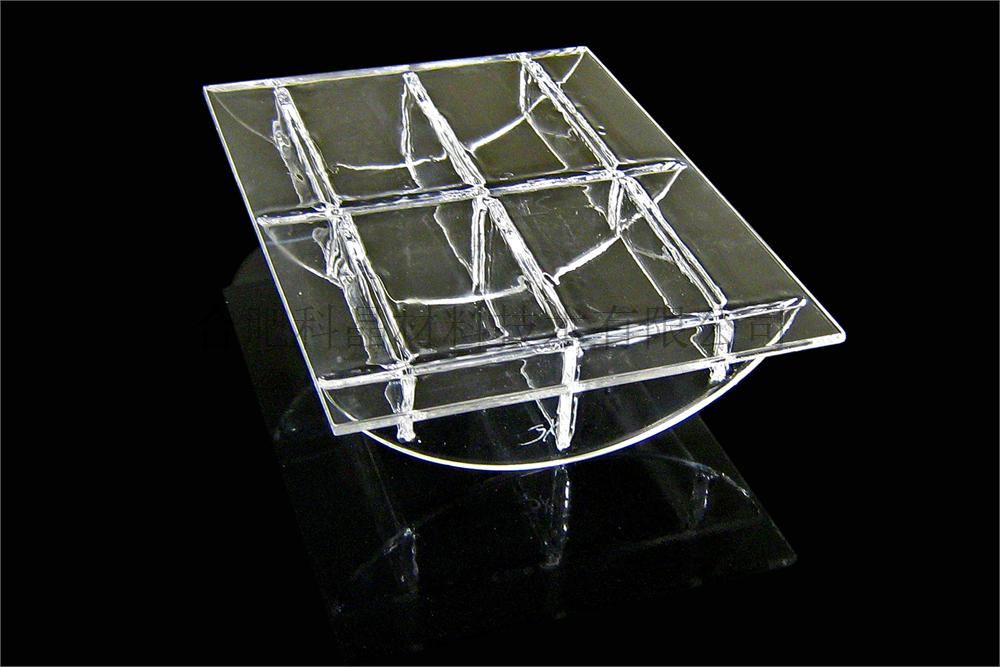

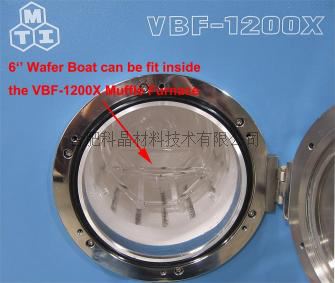

· 也可选配石英晶片舟以对最大 6" 的晶片进行退火图片1.0.png  图片2.0.png


温控系统

· 智能控温仪

· 50段程序控温

· 热电偶采用K型热电偶

· 控温精度:±1℃

· 可选配电脑温度控制软件

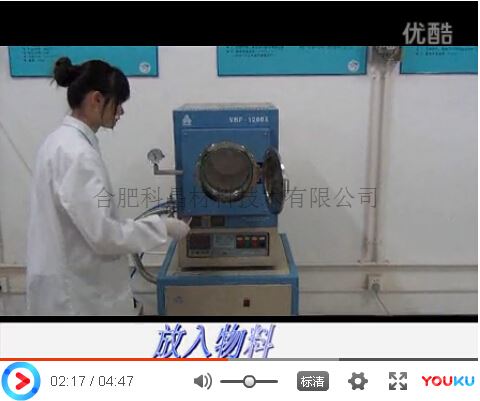

产品在线展示



    点击图片预约               点击图片预约        点击图片预约

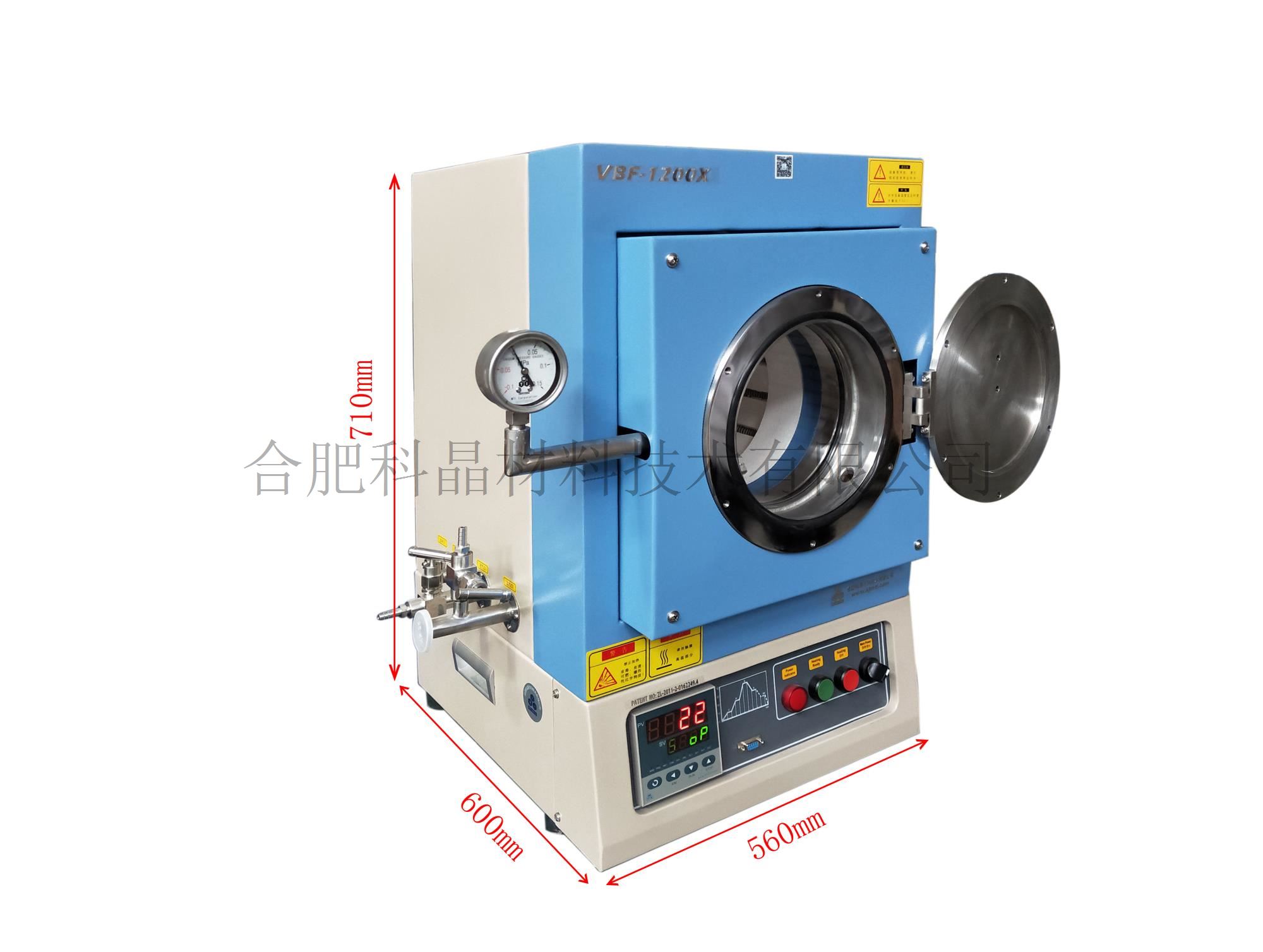

外形尺寸

560长*600宽*710mm高

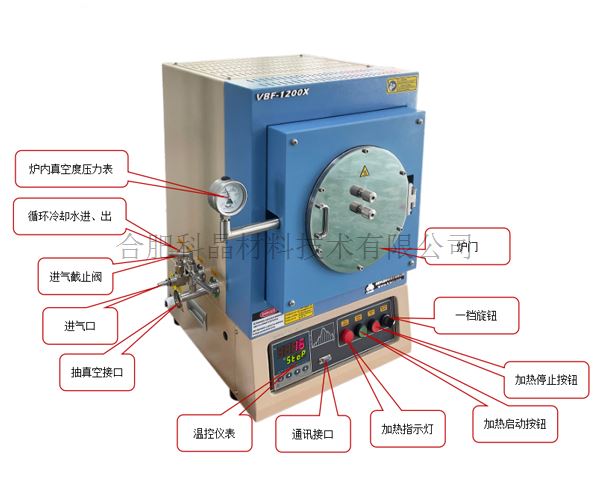

真空法兰

· 带两个快速连接端口的不锈钢水冷法兰组件。所有密封件均由硅胶O型圈密封

· 一个机械压力表安装在法兰上,范围-0.1 到 0.15Mpa(可选配数显真空计)

· 进气口为G1/4不锈钢气嘴接头、出气口为KF25的真空接口,设备可以在流动气氛和真空状态下快速加热样品

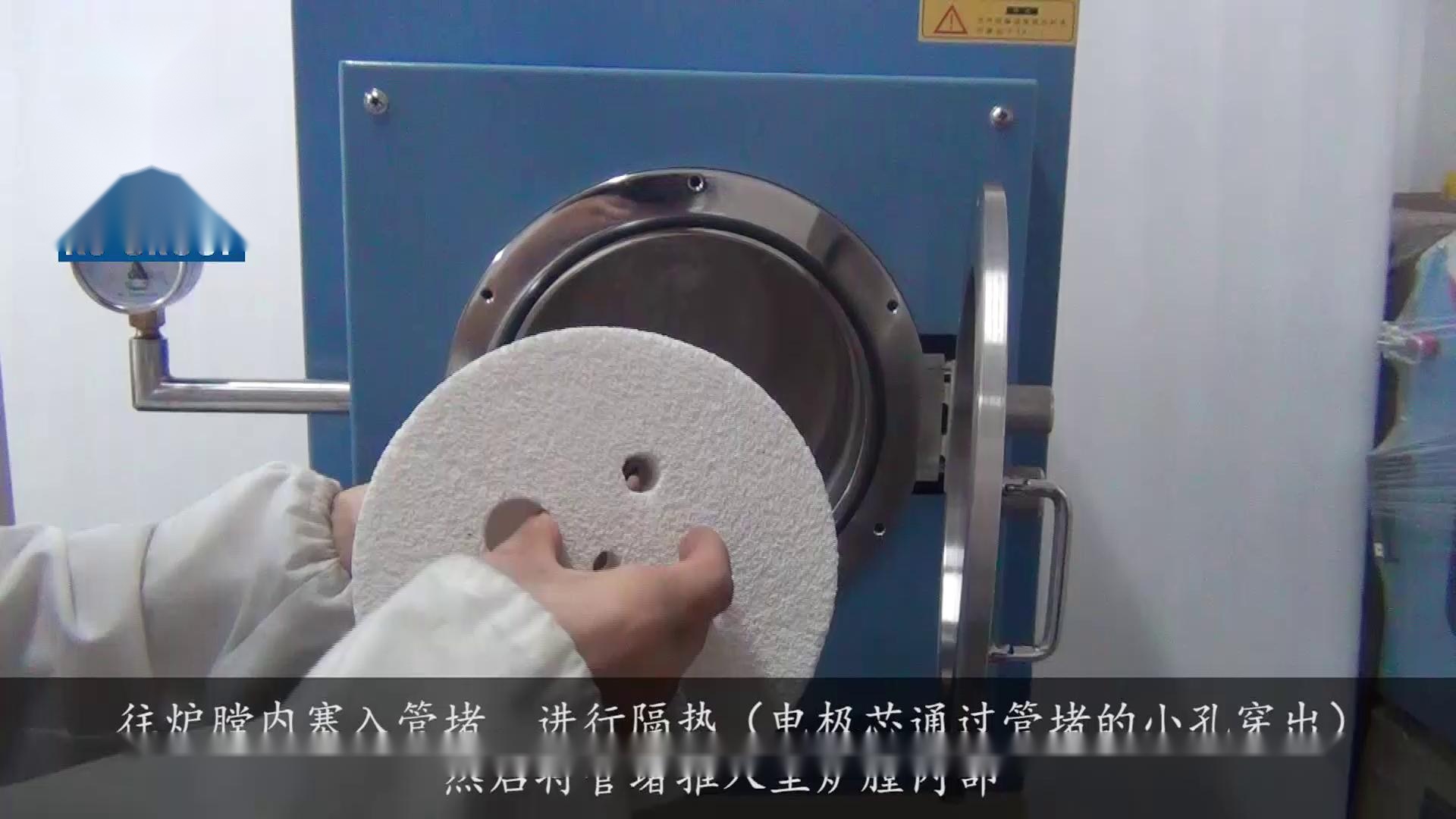

· 标配1 个钻孔的泡沫耐火砌块,可选配K型热电偶通过法兰上的快速链接端口进入炉膛内检测设备温区的均匀性

图片3.png 图片4.png

· 真空度:10-2torr(用机械泵)

· 如您想获得更高的真空度(<10-5torr)可选国产或进口高真空机组

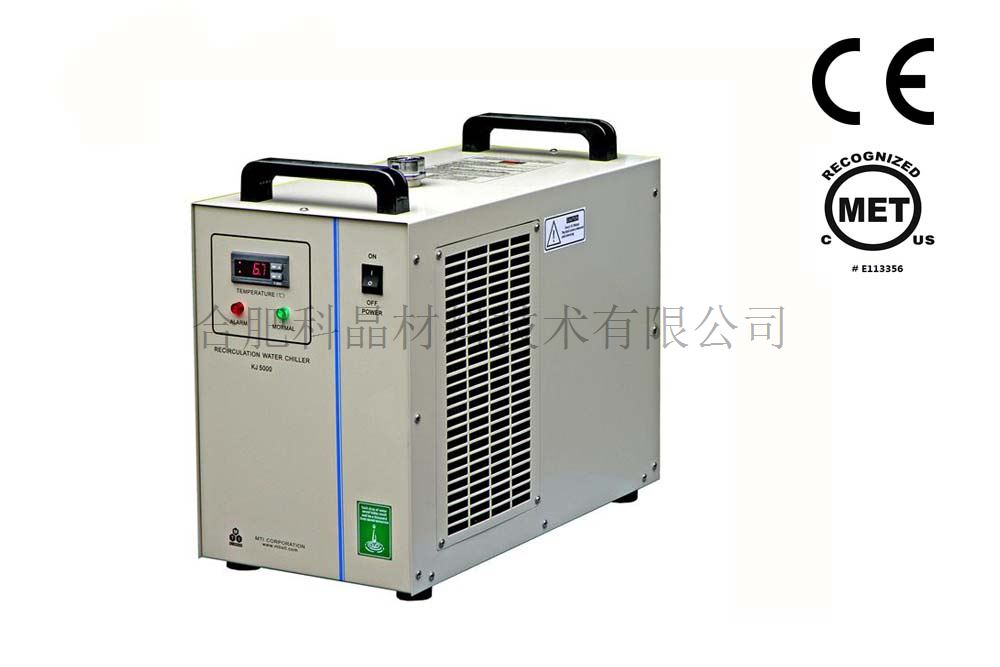

水冷设备(选配)

· 型号:CW-3000

· 工作电压: AC  208-240V, 50/60Hz

· 工作电流: 0.9A

· 出入口 外径: Φ 10mm铜咀

· 水流速率: 10 L / min

· 水箱容量: 9 L

· 设备尺寸: 470 * 270 * 370 mm(L x W x H)


重量

约60Kg

质保

1年(不包含密封圈、石英管、加热元件等损耗件)


案例一

科晶实验室采用VBF-1200X-H8设备对铜环进行氩气保护下退火,结果如下:

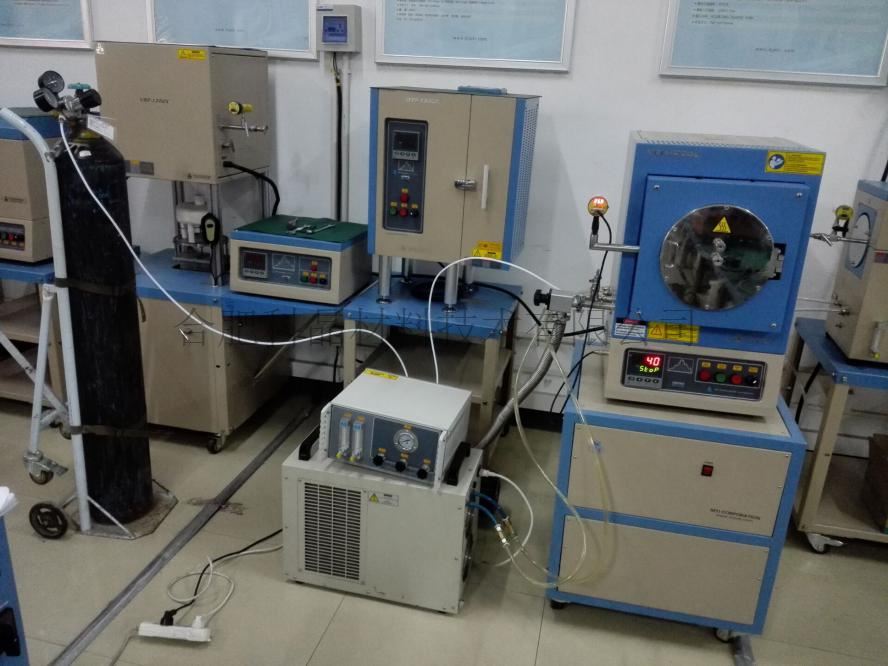

实验设备连接

退火前

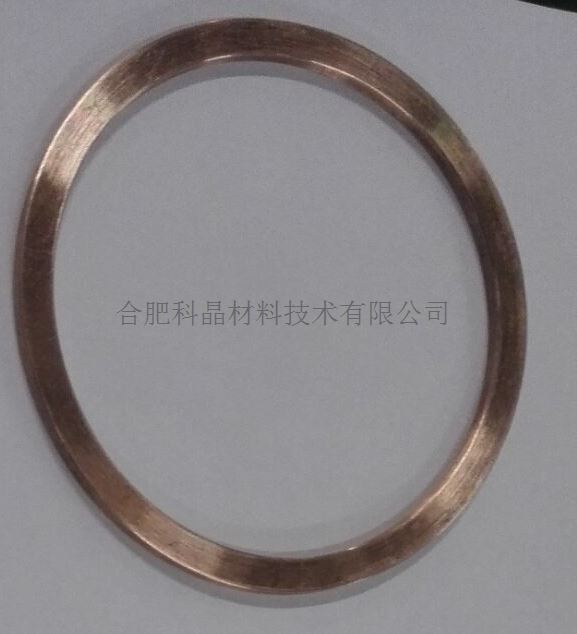

退火后

结果分析




1)退火后金属光泽明显;

2)平坦载物平台有利于保证铜环在退火过程中不发生形变。

若有疑问或需要更多详细数据请联系科晶实验室

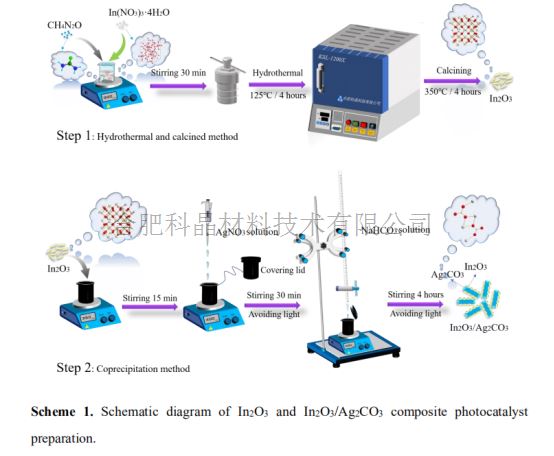

案例二


   通过匹配能带与两个半导体建立异质结可以极大地提高光催化性能。因此,一种新的利用原位热液沉淀法合成了In2O3/Ag2CO3s方案异质结。通过DFT计算证明,s型异质结In2O3/Ag2CO3系统中光致电子的传输机制如下,内部电场(IEF)In2O3/Ag2CO3s型异质结驱动了光源电子fr由碳酸银导带直接转移到In2O3价带,可使光致电子空穴对的有效分离。In2O3/Ag2CO3的光致发光寿命大大延长到8.42ns,而空穴和羟基自由基是最重要的活性自由基。在可见光下,Ag2CO3的气色结对左氧氟沙星的光降解率(86.1%)和矿化能力(46.2%)最高。



                                     部分检测数据如下:






应用技术提示

· 此款设备严禁正压使用。

· 使用此款设备进行高温烧结,必须连接水冷机才可进行操作,以避免高温密封硅胶圈融化。

· 设备可在加热之前将腔体抽成真空状态,保压,在整个加热过程中时腔体保持真空状态(此过程温度不可高于1000℃)。

· 常压下设备加热,需将出气阀打开,防止加热时气体膨胀压力升高而造成危险。

· 在通入流动性气氛的情况下,需将出气阀打开,调节流量,保证腔室中的压力始终维持在0MPa处。

· 必须在气瓶上安装减压阀,减压阀的压力限制在0.02MPa以内,以确保安全运行。

· 降温时请利用程序降温,不建议直接按“STOP”键降温,设备温度在500度以上时不要直接关掉设备电源,防止出现安全问题。

注意事项

· 设备在加热之前将腔室抽成真空状态,保压,在整个加热过程中使腔室保持真空状态;

· 设备在常压下加热,需将出气阀打开,防止加热时气体膨胀压力升高而造成危险;

· 在通入流动性气氛的情况下,需将出气阀打开,调节流量,保证腔室中的压力始终维持在0MPa处

· 设备使用的气瓶需安装减压阀,减压阀的压力限制在0.02MPa以内,气瓶靠墙放置并固定住

· 不得通氯化物、硫化物等易腐蚀的气体,否则容易损坏法兰,波管(选配)等不锈钢材质的配件,由于通入腐蚀性气体而造成的设备损坏公司售后维修会收取相应的费用

· 设备使用水冷时,冷却水的压力要≤0.2MPa

真空法兰

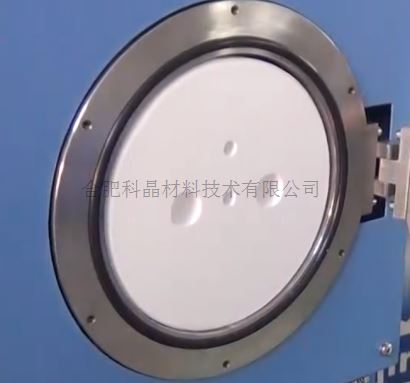

· 前门采用安装在炉体上的可开启式铰链法兰密封。

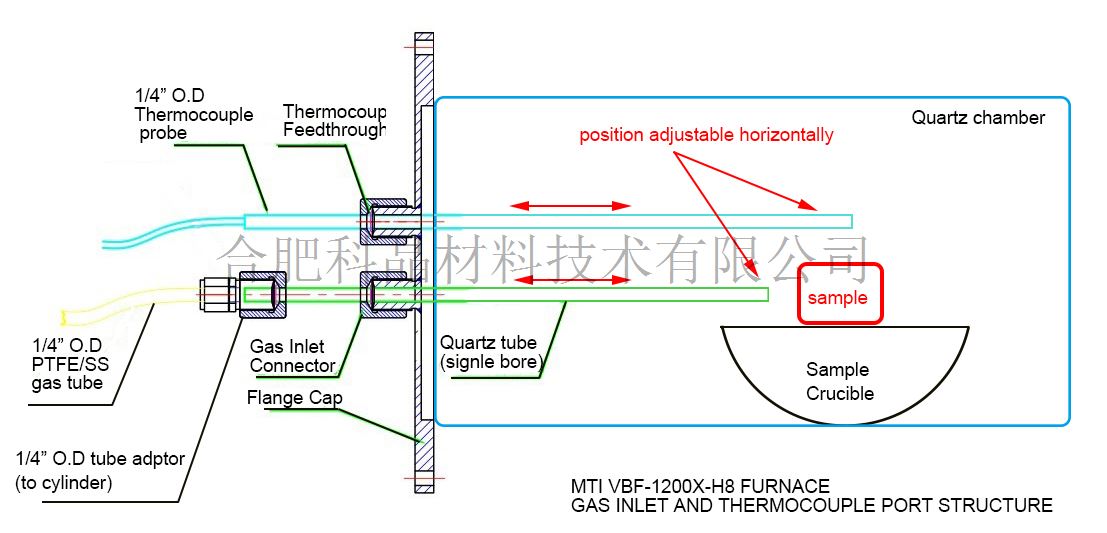

· 不锈钢密封法兰上设置有两个1/4英寸铠装口。

· 一个1/4进气口,可选购一根石英管(Φ6.35mm)直接将反应气体通入到样品处。

· 一个1/4热电偶馈通端口可选配一根1/4 O.D热电偶探头插入反应室并独立测量样品的温度。还可应要求提供四个探头电阻测量馈通。

· 标配有一块氧化铝泡沫陶瓷管堵和一个石英平台


012.jpg  01.jpg  010.jpg  Platform.jpg

可选配件

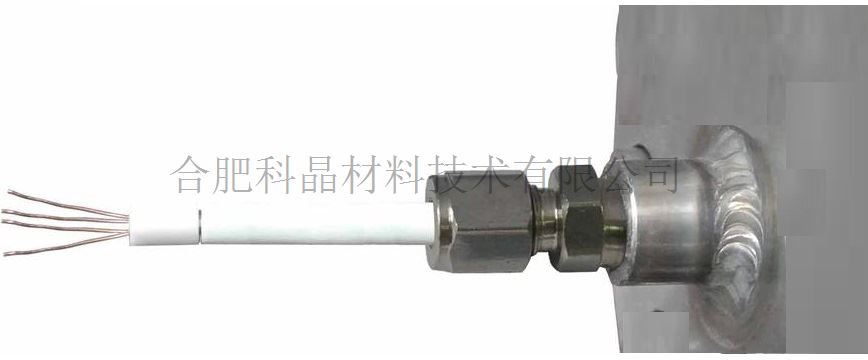

· 可选购4电极(铂丝),用于测量样品在高温环境下的阻值。

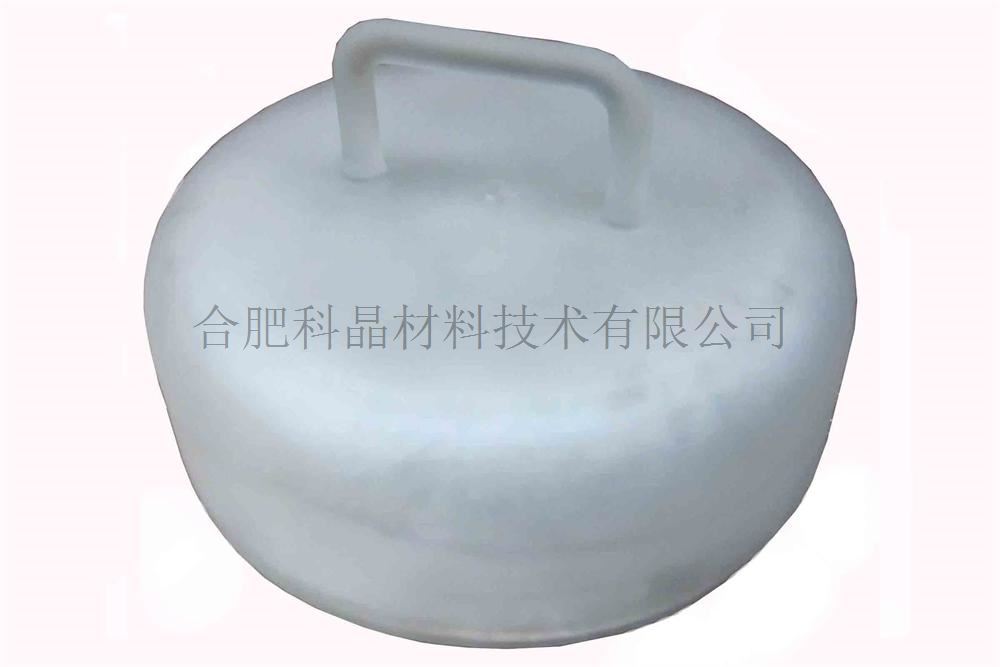

· 可选购石英管堵,能提高腔体的洁净度,可帮助获得更高的真空度。


HPsensor.2.jpg RefractoryQuartzBlock.jpg

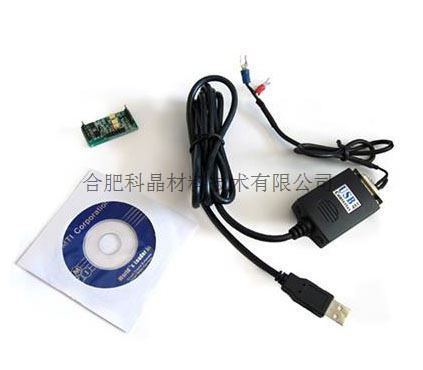

PC控制(选配)

· 请在购买炉子前,准备一台电脑。

· 可选购MTS-02 控制软件,可在电脑上显示和设定压力和温度程序,以达到远程控制。

· 购买带有PC控制的加热炉,如有疑问请联系我们的销售人员。


图片2.png  图片3.png  图片4.png

坩埚(选配)

· 实验时请选用匹配的坩埚(具体型号请咨询销售)来盛放样品。



水冷机(选配)

· 可选购水冷机降低法兰总成温度,避免高温密封硅胶圈融化。



真空配件(选配)

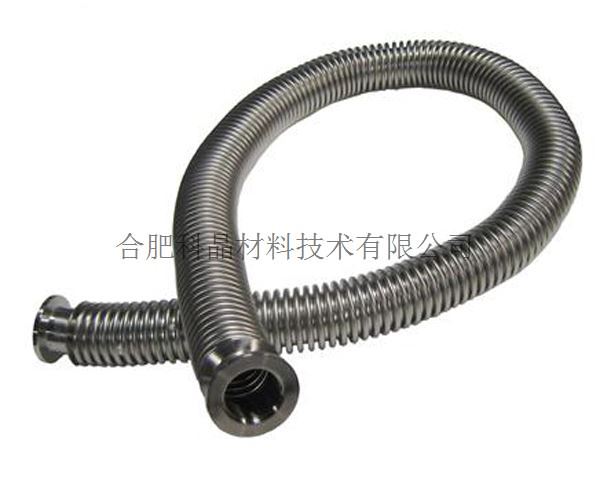

· 真空可选配件包括真空泵,波纹管和手动挡板阀。


6369207075878300115243823.png   6369207079210465962848870.png


· 对于易损耗件高温硅胶O型密封圈除了标配数量外可进行额外订购。

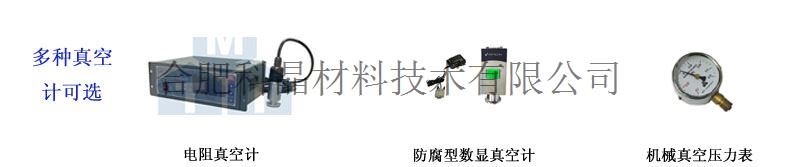

· 机械真空计(作为设备标配),范围从-0.1到0.15Mpa。

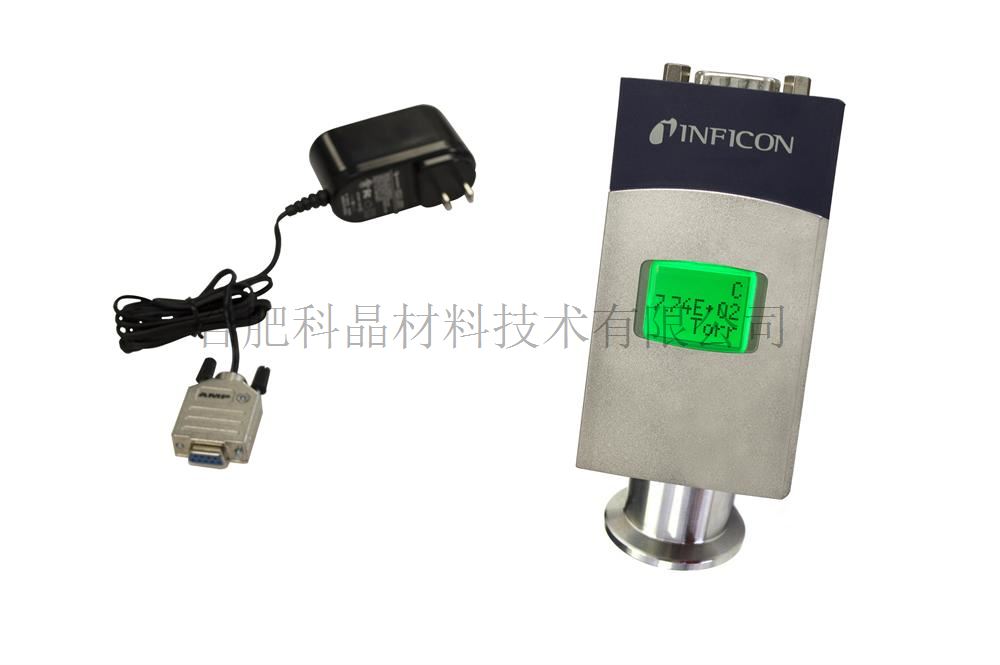

· 可选配防腐型数显真空表,测量范围为3.8×10E -5至1125 Torr之间。除了具有较高的精度和重复性及较短的响应时间外,该仪表还降低了由于气体类型依赖性而造成的气压读数错误从而导致的腔室爆炸风险。


真空泵组(选配)

此设备也可以进行抽真空,配合本公司生产的真空泵组
