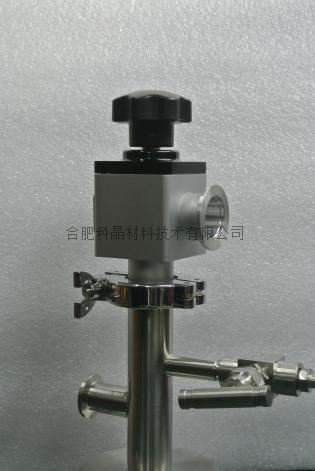

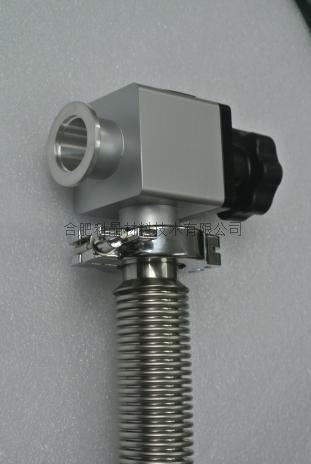

高真空手动挡板阀
产品概述:
此挡板阀属于生产的仪器一般采用手动真空挡板阀与真空系统相连接,主要起到真空泵防回油和CVD系统中控制抽气速率等作用。手动挡板阀具有安装方便、操作安全可靠、使用寿命长和密封效果好等特点。
免责声明: 本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅用于宣传用途,仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差,请勿复制或者截图。如果您对参数有异议,或者想了解产品详细信息及更多参数,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,请勿将此参数用于招标文件或者合同,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您谅解。 如果您需要下载产品的电子版技术文档,说明书(在线阅览),装箱单,与售后安装条件等文件,请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户,购买前请与工作人员沟通,以免给您带来不便。
技术参数产品视频实验案例警示/应用提示配件详情
产品特点

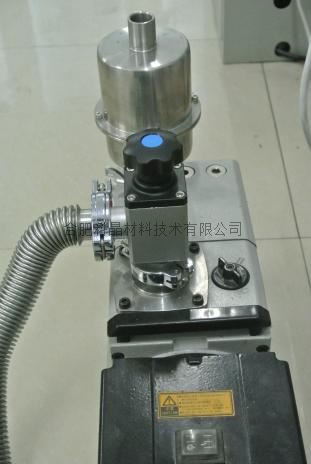

此挡板阀属于生产的仪器一般采用手动真空挡板阀与真空系统相连接,主要起到真空泵防回油和CVD系统中控制抽气速率等作用。手动挡板阀具有安装方便、操作安全可靠、使用寿命长和密封效果好等特点。

  • 手动真空挡板阀的装卸都采用卡箍,简单方便,可根据使用者需求任意摆放。




基本参数

2020.4.22—科晶实验室审核


名称

接口参数

适用结构或设备


GD-J(16)B手动挡板阀

KF16接口×KF16接口

法兰泵组

GD-J(25)B手动挡板阀

KF25接口×KF25接口

法兰泵组

GD-J(40)B手动挡板阀

KF40接口×KF40接口

法兰泵组

GD-J(50)B手动挡板阀

KF50接口×KF50接口

法兰泵组


型号

GD-J(25)B

GD-J(40)B

压力范围

PA

1*10E-6Pa~1.2*10E-6Pa(波纹管密封)

公称通径

mm

25

40

漏率

Pa·L/s

≤1.3*10E-7

首次维修循环次数

1000 000(波纹管密封)

600 000(氟胶圈密封)

阀体烘烤温度

≤120℃

开启或关闭时间

s

手操时间

阀门位置指数

——

机械指示

安装位置

——

任意

周围环境温度

5~40

注意事项

  • 不用时,请保持真空挡板阀清洁,并放在干燥室内防止强烈震动

  • 安装前请将阀门和真空接触的各个表面进行清洁处理

  • 定期检查,防止受潮、生锈和橡胶件老化
