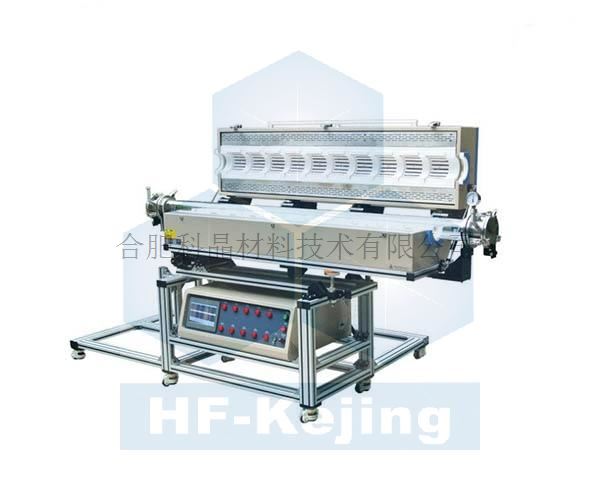

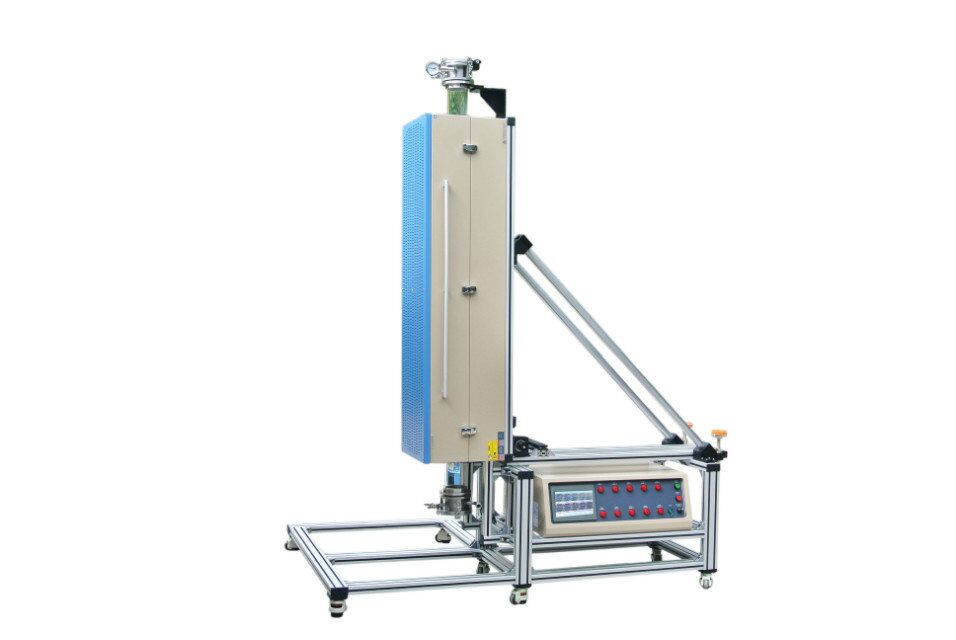

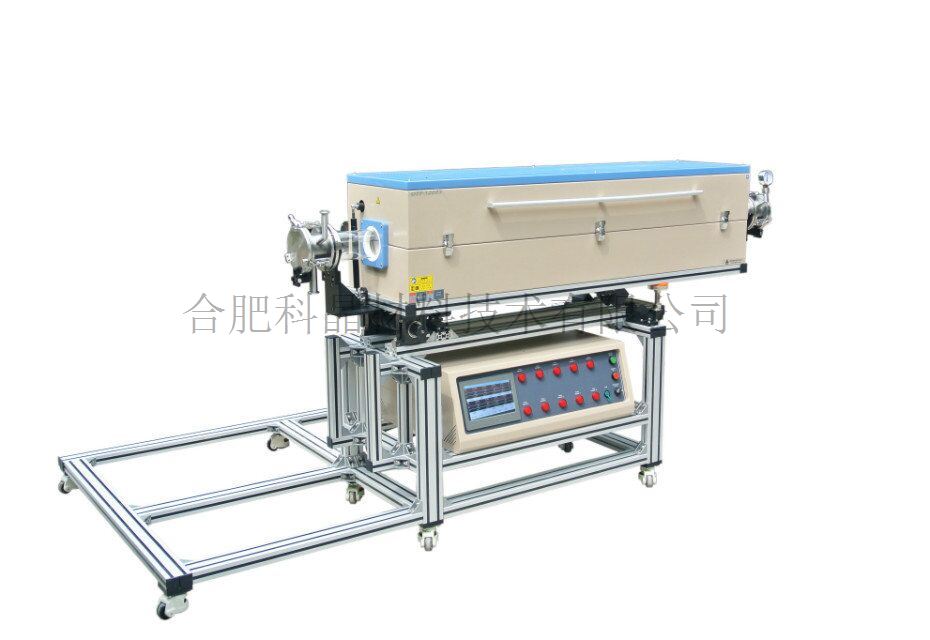

1200℃立式/水平式十温区管式炉
型号:
OTF-1200X-10-VT
产品概述:
OTF-1200X-10-VT是一款十温区立式/水平式两用型开启式管式炉,配有Φ100*2000mm石英管和快捷开启式密封法兰,炉体最高温度可达1200℃。加热元件为电阻丝,每个温区分别由独立的温控系统控制,可在炉管内形成多种温度梯度,同时可手动变更炉体模式为立式炉,实现样品在真空或气氛保护环境下的吊烧和淬火,可满足各种实验要求。如制备梯度功能材料,高通量CVD法制备材料、研究相变等等。
联系我们 参数下载 售后支持 立即购买
免责声明:本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅供参考。可能由于更新不及时和网站不可预知的BUG造成数据与实物的偏差。如果您对参数有异议,或者想了解产品详细信息,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,请勿将此参数用于招标文件或者合同,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您见谅。
技术参数实验案例警示/应用提示配件详情
炉体结构

炉体采用双层壳体结构,并带有风冷系统,保证壳体表面温度小于60℃


用高纯氧化铝纤维作为炉膛材料,并且表面涂有高温氧化铝涂层(可提高加热效率和延长使用寿命)


加热元件:掺钼铁铬铝合金(表面涂有氧化锆涂层,可延长使用寿命)


开启式的炉体设计,使更换炉管更加方便

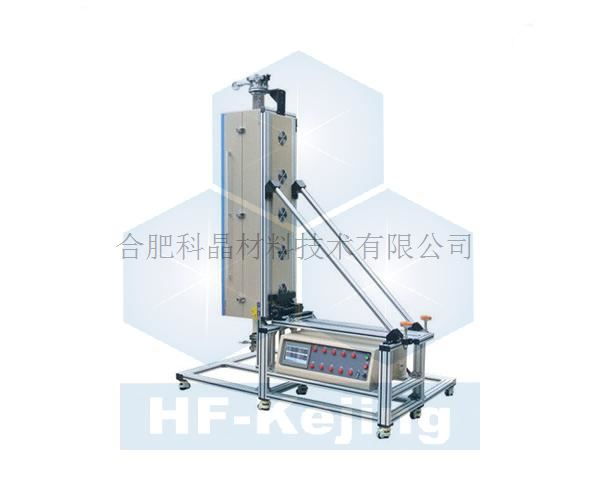

可手动变更炉体模式为立式炉,用于样品的吊烧和淬火


电压&功率

电压:AC220V,50/60Hz


最大功率:12KW


工作温度

最高工作温度1200℃  连续工作温度1200℃

最大加热速率

10℃/min

石英管&管堵所放位置

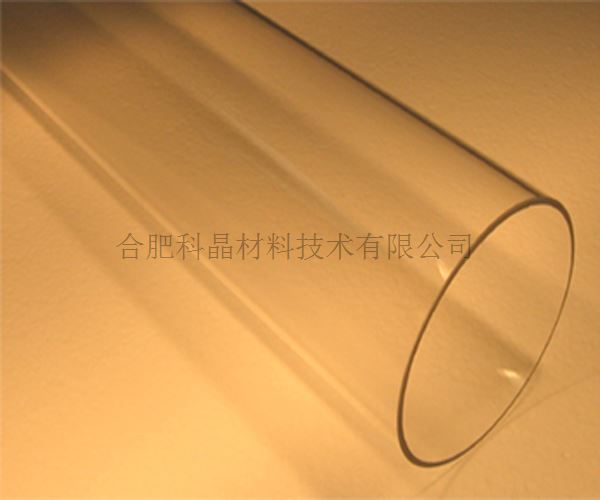

炉管尺寸:OD: 100 mm×ID. 95mm×L2000mm

仪器中配有氧化铝管堵,使用时必须放在石英管两端(点击图片查看详细资料)

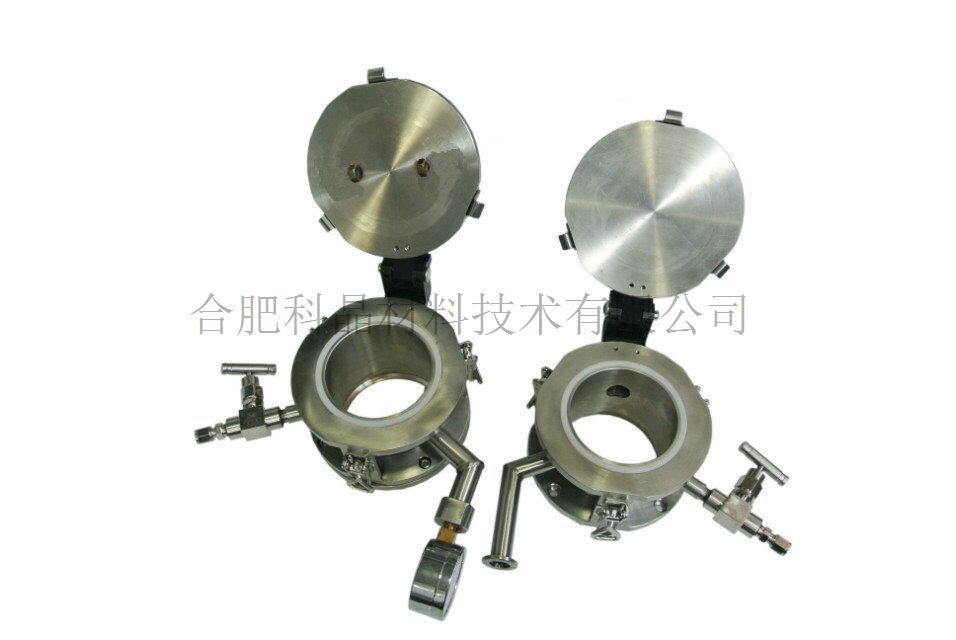

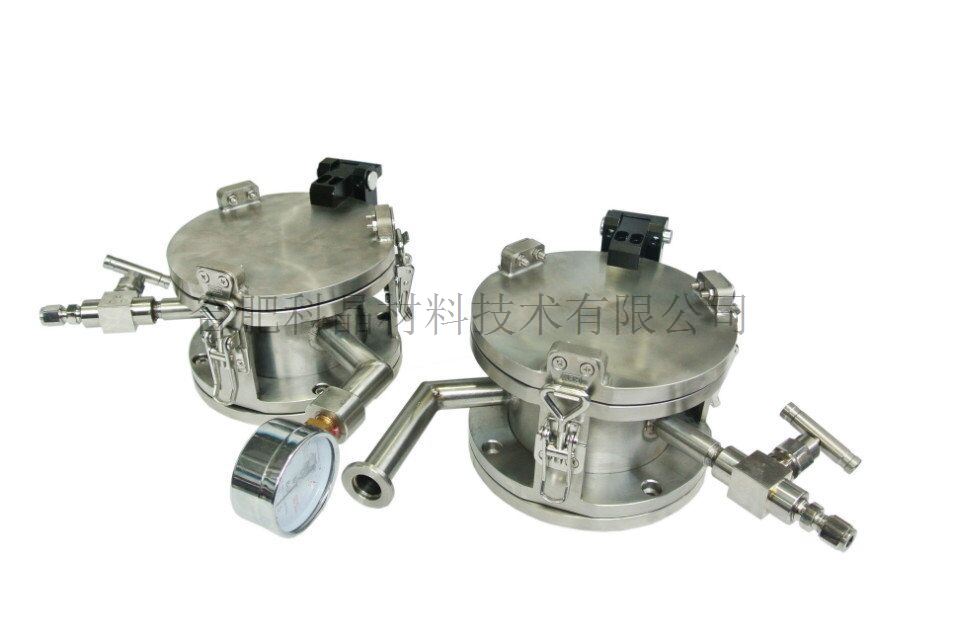

密封法兰

设备中配有一套快捷开启式密封法兰(炉体两端带有支架,用于支撑法兰)


左端法兰上安装不锈钢截止阀(用于通入气体)和机械真空表


右端法兰上安装不锈钢截止阀以及预留的KF25接头(用于连接真空泵)




真空度

10E-3Torr(采用机械泵)


10E-5Torr(采用分子泵)


加热区

10个温区,每个温区长度为120mm


总温区长度: 1570mm(含绝热层)

注意:可通过在温区之间添加绝热环来调节温度梯度


温控系统

控制柜与炉体分开,采用触摸屏来操作来控制十个温区,每个温区有独立的控制通道。


每个控制通道可设置30段升降温程序


设有超温和断偶保护


控温精度为:+/- 1 ºC


热电偶:采用K型铠装热电偶


控制面板上安装有RS485接口,可连接电脑将数据导出

可选

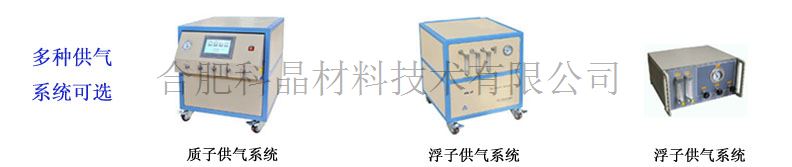

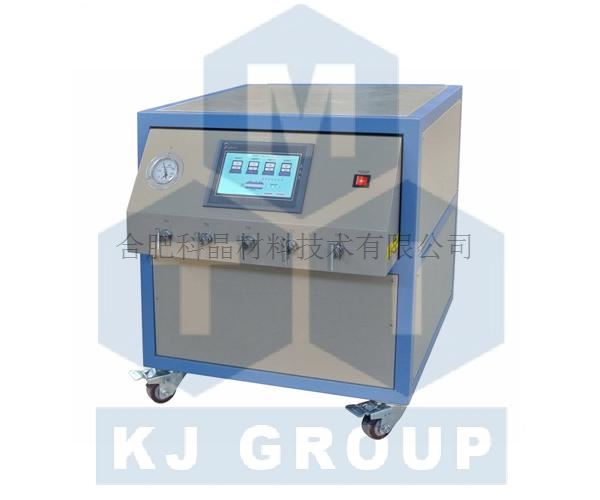

客户可选购多通道质量流量计供气系统,用于和管式炉配合来做CVD实验

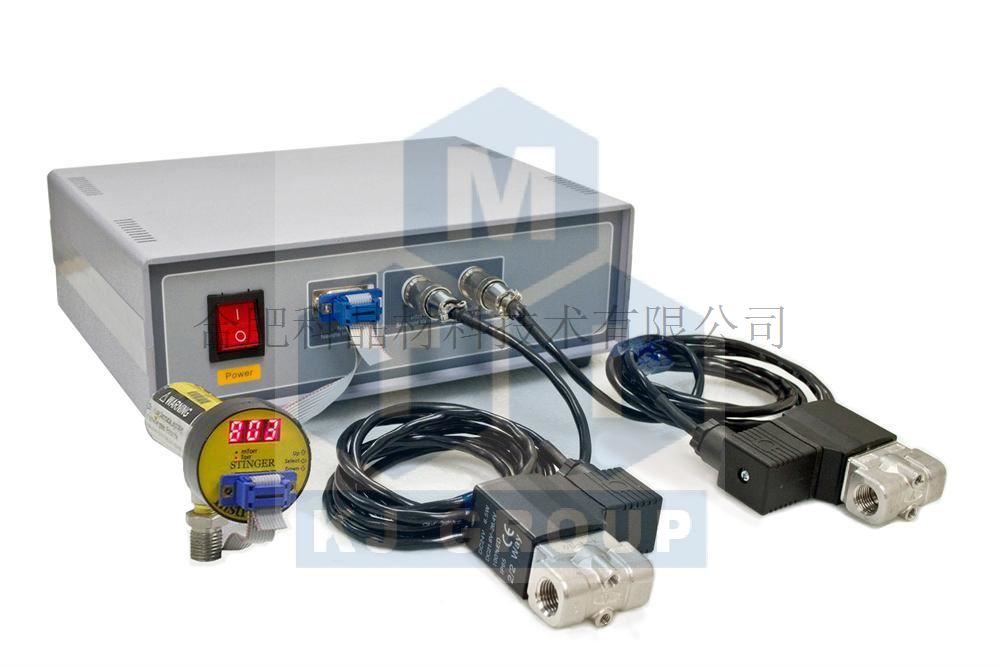

可选购压力控制系统,来确保炉管内气压恒定

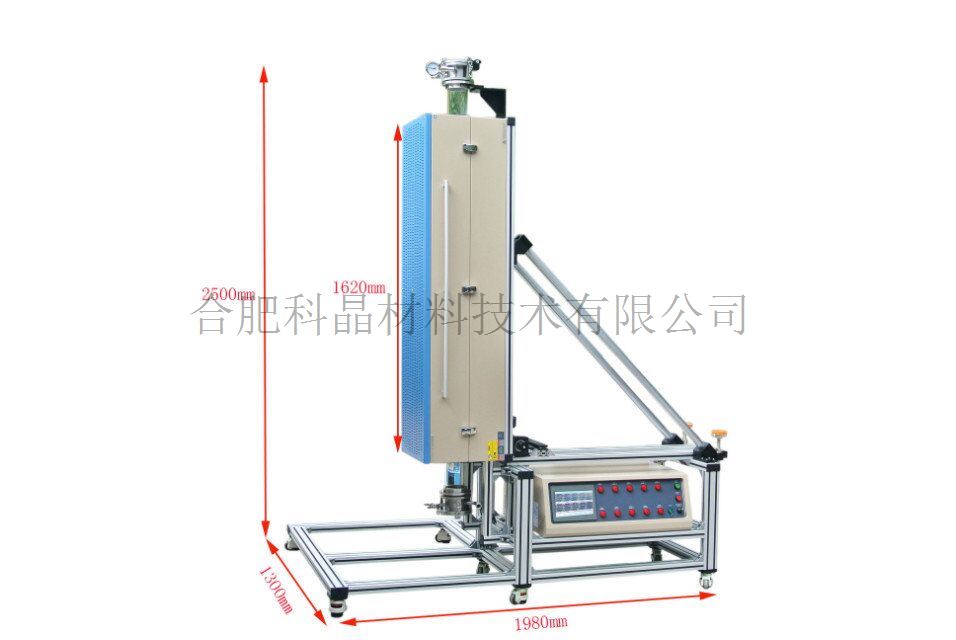

产品尺寸

1980×1300×2500mm

产品重量

200kg

质保

一年质保期,终生维护(不含炉管、密封圈和加热元件等损耗件)

质量认证

所有电器元件(>24V)都通过UL / MET / CSA / CE认证若客户出认证费用,本公司保证单台设备通过德国TUV认证或CAS认证


使用注意事项

炉管内气压不可高于0.02MPa


由于气瓶内部气压较高,所以向炉管内通入气体时,气瓶上必须安装减压阀,建议在本公司选购减压阀,本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全


当炉体温度高于1000℃时,炉管内不可处于真空状态,炉管内的气压需和大气压相当,保持在常压状态


进入炉管的气体流量需小于200SCCM,以避免冷的大气流对加热石英管的冲击


石英管的长时间使用温度≤1100℃


对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开泄气阀,以防意外发生(如炉管破裂,法兰飞出等)
