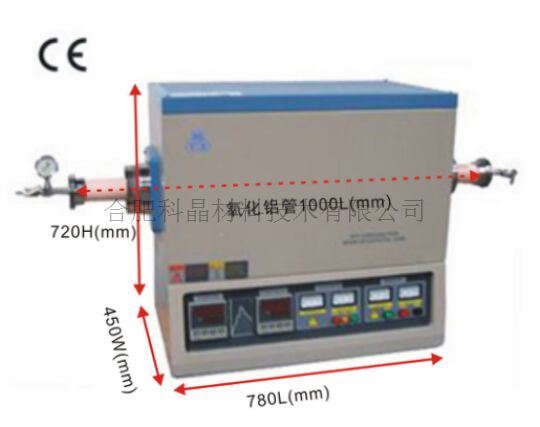

1400℃双温区管式炉
型号:
GSL-1400X-II
产品概述:
GSL-1400X-II是一款CE认证的双温区高温管式炉,每个加热区长度12",由30段智能温度调采用硅碳棒作为加热元件,最高工作温度可达到1400℃。可通过调节两个温区的控温程序使炉管内温场形成一温度梯度,此系列管式炉可以用CVD或PVD方法来生长纳米材料和制作各种薄膜。
免责声明: 本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅用于宣传用途,仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差,请勿复制或者截图。如果您对参数有异议,或者想了解产品详细信息及更多参数,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,请勿将此参数用于招标文件或者合同,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您谅解。 如果您需要下载产品的电子版技术文档,说明书(在线阅览),装箱单,与售后安装条件等文件,请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户,购买前请与工作人员沟通,以免给您带来不便。
技术参数实验案例警示/应用提示配件详情
名称

1400℃小型双温区开启式管式炉GSL-1400X-II

炉体结构

·双层壳体结构


·采用高纯氧化铝纤维做为炉膛材料,并且表面涂有氧化铝涂层(可提高加热效率和延长使用寿命)


基本参数

热偶:S型热偶    建议升温速率:1400以下10℃/min ;1400℃以上≤5℃/min


温度:1300℃ 1400℃<30min  电源:AC380,50Hz   最大功率:10KW


炉管尺寸

·材料:高纯刚玉管


·直径φ60


·可选购法兰支架




加热区

加热区长度:580mm (双温区:290mm+290mm)

加热元件

U型1500级硅碳棒

可选

1.法兰上标配安装的是Φ8的宝塔嘴接头


2.为了获得较好的抽气速率可以配用KF25的转接头


3.为了较好地向炉管中通入气体可以配用1/4"的不锈钢卡套接头


·可选:您可以选购kf25真空口法兰(图二)

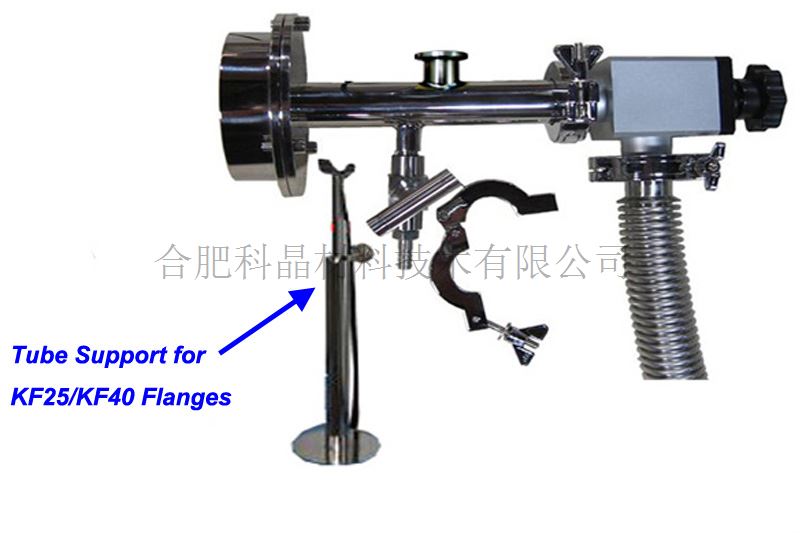

·可选:您可以订购法兰支架(图三)


温控系统

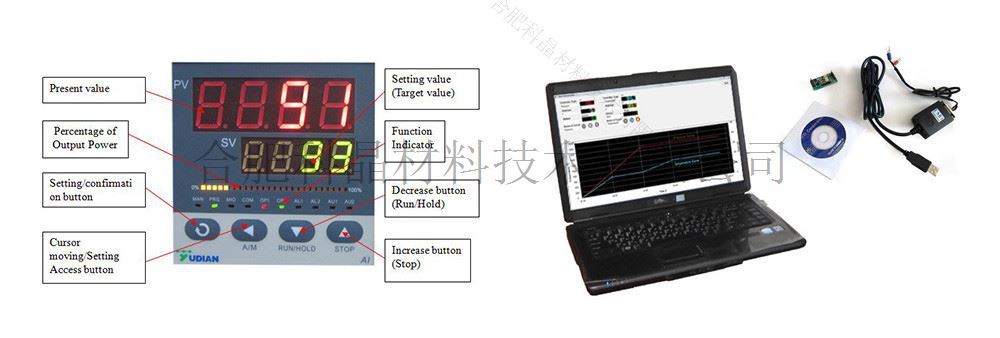

·包含一款YD518P型温度控制器


·PID自动控温系统


·智能化30段可编程控制


·控温精度:±1℃


·两个温区分别有两个独立的温控系统控制


·默认DB9 PC通信连接端口


·通过MET认证


·可选购电脑温度控制软件(用于YD518P系列控制器)用于控制升温曲线和导出数据


外形尺寸

炉体尺寸:1350 L x 470 W x 750 H mm

炉膛尺寸:290X180X160X2


净重

约150Kg

质保期

一年保修,终身技术支持。


特别提示:1.耗材部分如加热元件,石英管,样品坩埚等不包含在内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。


点击查看售后服务承诺书

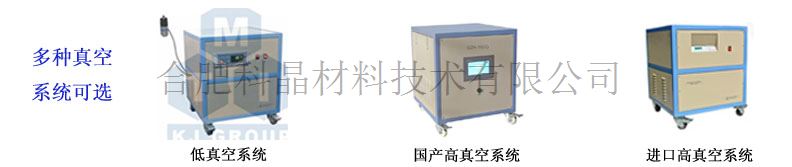

真空系统

·通过机械泵可达到50mTorr(参考值,详情请点击


·通过分子泵泵可达到10E-5 Torr参考值,详情请点击

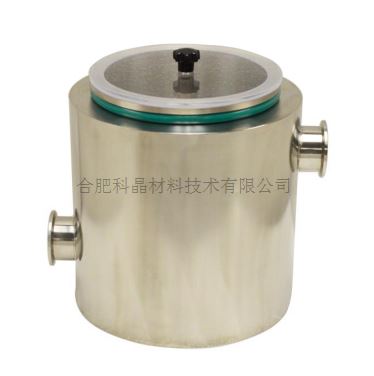

·可选购一个冷真空阱,以避免真空泵造成污染




质量认证

所有电器元件(>24V)都通过UL/MET/CSA/CE认证,若客户出认证费用,本公司保证单台设备通过德国TUV认证或CAS认证。


使用注意事项

·炉管内气压不可高于0.02MPa


·不要在氧化铝管中使用石墨坩埚


·由于气瓶内部气压较高,所以向炉管内通入气体时,气瓶上必须安装减压阀,建议在本公司选购减压阀,本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全


·当炉体温度高于1500℃时,炉管内不可处于真空状态,炉管内的气压需和大气压相当,保持在常压状态


·进入炉管的气体流量需小于200SCCM,以避免冷的大气流对加热刚玉管的冲击刚玉管的长时间使用温度<1750℃


·对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开泄气阀,以防意外发生(如炉 管破裂,法兰飞出等)


应用提示

·如何在MTI管炉上放置陶瓷管和真空法兰


·在MTI高温管炉中如何使用和维护氧化铝管


·为了在管式炉内获得准确的温度,在使用前需要校准温度,请点击这里了解如何使用
