• 产品名称: 1100℃样品电动升降立式炉(适用于高温取料)VBF-1200X-E8
  • 产品编号: 2-2-4-11
  • 产品提示: 图片及数据仅供参考,具体请致电销售热线。
  • 产品型号: VBF-1200X-E8

下载附件:

      VBF-1200X-E8 是一款CE认证的可升降立式气氛管式炉,加热丝均分布在石英腔体外侧,石英腔体尺寸Φ200×340mm,垂直安装,底部安装有升降台,可自由升降,采用SS水冷法兰。针阀密封,使用双旋片机械泵或分子泵机组时真空度可达 10-2 10-5  torr . 它是专门针对在1100℃真空或各种气氛条件下对6"以下的样品进行热处理而设计的.


   免责声明:本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅供参考。可能由于更新不及时和网站不可预知的BUG造成数据与实物的偏差。如果您对参数有异议,或者想了解产品详细信息,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您见谅。



 技术参数

名称

 1100℃样品电动升降立式炉(适用于高温取料)VBF-1200X-E8









视频


         展示视频               仪表操作视频











主要参数



工作温度:最高1100(<30min);长期工作≦1000



建议升温速率:≤10/min



输入电源:AC220V 50Hz 单相



最大功率:3.5KW(需要设置20A空气开关)



石英腔体尺寸:Ф200×340mm

















炉体结构



l采用双层壳体结构,并带有风冷系统,使得壳体表面的温度小于60℃。(参考值)



l炉膛的保温材料采用高纯氧化铝多晶纤维,可以减少热量的损失。



l密封法兰采用自带水冷,使得的使用寿命更长。



l内炉膛表面涂有美国进口的高温氧化铝涂层可以提高设备的加热效率,同时也可以延长仪器的使用寿命



l采用石英管堵,在提高门堵的隔热性能的同时也可以增加管内洁净度。



l底部安装有自动升降台,操作简单方便。



腔体尺寸&有效加热区尺寸



l石英腔体Φ200x 340mm



l有效加热区:Ф190x216mm(7.6L)





























真空法兰



l不锈钢真空法兰,包含两个高温硅胶圈。



l带有遥控器的电驱动法兰,可自动进行开启和关闭操作。

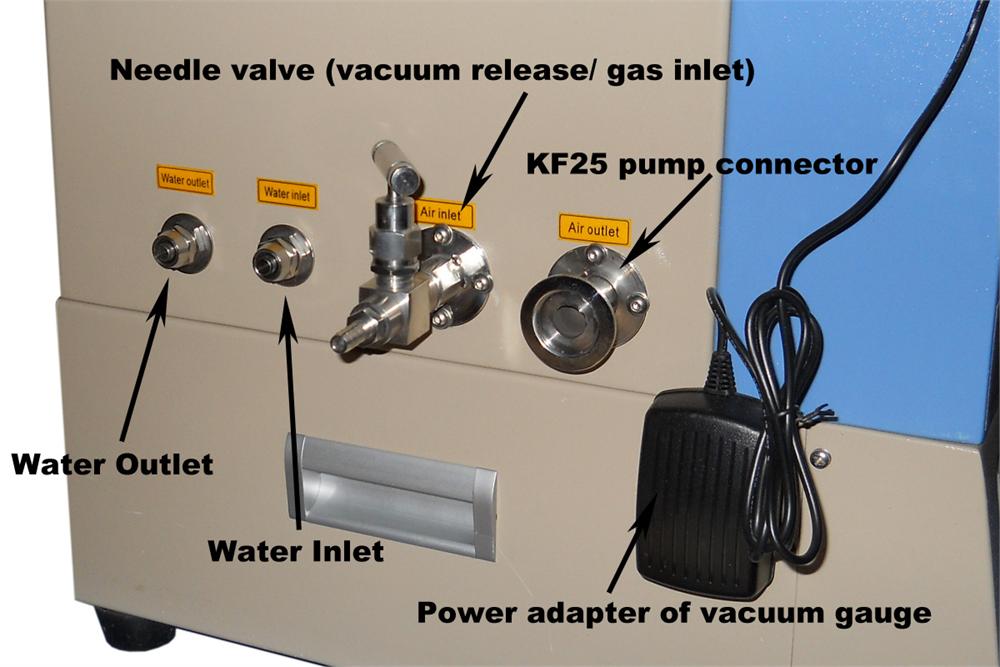

l在炉体左侧设置有一个KF25端口可与真空泵连接。



l石英热块(填充纤维氧化铝)除了可以防止散热外,还提供良好的吸尘和确保室内环境清洁。



l在法兰内安装一套冷却保护套,以保护真空密封组件防止高温熔化。此系统需要水冷。您可以选购一台水冷机(图一)



l真空压力表标配为机械压力表,您也可以选择高精度的真空计(图二)。



l多种真空泵可以选择(图三)


         图一            图二
                                                                   图三

加热元件

掺镍铬铝合金

热电偶

K























温控系统







l可编制30段数控温程序,可精确控制升温速率、降温速率和恒温时间。



l带有过热和断偶保护



l设置有过温保护和报警装置可不需要安排人员实时看护



l控温精度:±1℃



lRS485通讯接口



lK型热电偶测温



可选:

通过安装控制模块,可以通过PC操作。额外订购mts-02控制模块。

















气体流量控制系统(可选)



l一个进气接口(1/4"卡套接头)一个控制进气的截止阀和一个控制进气的浮子流量计,能达到精确控制进气的目的,及精密针阀



l可通入惰性气体或还原性气体。(注意: 我司并不推荐我们的产品在恶劣的环境中使用。如在恶劣环境中使用造成的损害,我司不承担任何责任。如果你打算使用氢气,我们建议把炉体放入通风柜内部使用。)



l你可以选择气体流量控制系统,来控制气体混合比例或是流量大小。(请点击下图查看相关内容)



l腔体内压力应小于1.2 atm。

外形尺寸

1100mm(L) x 600mm(W) x 1600mm(H)

净重

160Kg















应用注意事项



l内气压不可高于0.02MPa



l由于气瓶内部气压较高,所以向炉内通入气体时,气瓶上必须安装减压阀,为了确保安全,建议使用压力低于0.02MPa,建议在本公司选购减压阀,本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全



l石英的长时间使用温度<1100℃



l当炉体温度高于1000℃时,炉内不可处于真空状态,炉内的气压需和大气压相当



l进入炉的气体流量需小于200SCCM,以避免冷的气流对热炉腔的冲击



l对于样品加热的实验,不建议关闭法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开泄气阀,以防意外发生(如炉破裂,法兰飞出等)















认证



















保修期



一年保修,终身技术支持。



特别提示:1.耗材部分如加热元件,石英管,样品坩埚等不包含在内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。



点击查看售后服务承诺书。
