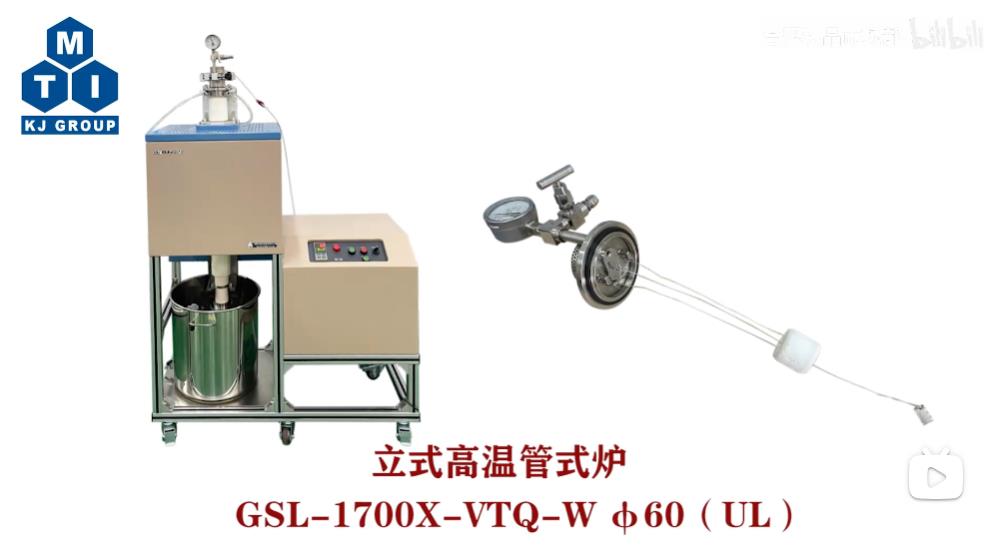

立式高温管式炉
型号:
GSL-1700X-VTQ-W φ60(UL)
产品概述:
GSL-1700X-VTQ-W φ60(UL)是一款立式淬火管式炉,其炉管直径为φ60mm的刚玉管,采用液体罐来密封。此设备设计是用于样品高温淬火。样品高温处理后,迅速坠落冰水中或者油中,来研究样品在高温状态下的相变和结构。
免责声明: 本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅用于宣传用途,仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差,请勿复制或者截图。如果您对参数有异议,或者想了解产品详细信息及更多参数,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,请勿将此参数用于招标文件或者合同,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您谅解。 如果您需要下载产品的电子版技术文档,说明书(在线阅览),装箱单,与售后安装条件等文件,请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户,购买前请与工作人员沟通,以免给您带来不便。
技术参数产品视频实验案例警示/应用提示配件详情
设备名称型号

· 立式高温管式炉GSL-1700X-VTQ-W  φ60(UL)


炉体结构

· 采用双层壳体结构并带有风冷系统,使的壳体表面温度小于70℃

· 采用高纯氧化铝作为炉膛材料;炉膛表面涂有美国进口高纯氧化铝涂层,可以提高加热效率和炉膛的使用寿命

· 底部有一个圆形液体容器,使的样品坠落入液体容器,没有污染

· 带水冷的快接法兰和电磁挂样机构方便操作


基本参数

· 电源:AC220V 50/60HZ

· 最高温度:1700℃(<1h)

· 长期使用温度:1600℃

· 最大功率:4KW

· 建议升温速率:1400℃以下10℃/min;1400℃~1600℃ 5℃/min

           1600℃以上 2℃/min

· 炉管尺寸:外径φ60内径φ50长1000mm

· 加热区长度:290mm

· 加热元件:4根U型1800极硅钼棒


温控系统

· 包含一款YD518P型温度控制器

· PID自动控温系统

· 智能化30端可编程控制

· 控温精度:±1℃

· 默认DB9 PC通讯连接端口

· 通过MET认证

· 可选购电脑温度控制控制软件用于控制升温曲线和导出数据


真空密封法兰和淬火容器

· 顶部法兰安装有一个最大可以承受500g的电磁样品吊挂装置,点击电磁吊挂装置的控制按钮或者脚踩脚踏开关即可释放样品到淬火盒(样品与悬挂丝一同掉入淬火盒)

image.png  image.png

· 刚玉管底部安装有一套快接法兰,法兰上安装有一个使用观察窗口,石英观察窗口尺寸为:φ20*3mm,方便客户在高温状态下观察物料的状态


· 配套有一个圆形的淬火桶,方便客户放置淬火用的水和油。需要淬火时客户讲淬火通放置在炉管的下部,同时让淬火水的液面超过观察窗的高度,手动打开炉管下部的观察窗,同时按下电磁阀的按钮或者脚踩脚踏开关,让样品和悬挂丝一同掉入淬火盒中,实现样品的快速淬火

· 样品电动淬火法兰和传统淬火方式(剪断悬挂丝)相比较,电动操作更简单且不消耗淬火悬挂丝


设备尺寸

· 1080*500*1700mm(长*宽*高)


重量

· 约220KG


质保期

· 一年保修,终身技术支持

提别提示: 1、耗材部分如加热元件、石英管、刚玉管、样品坩埚等不包含再内

       2、因使用腐蚀性气体和酸性气体造成的损害不在保修范围内










使用注意事项

· 炉管内气压不可高于0.02MPa;

· 由于气瓶内部气压较高,所以向炉管内通入气体时,气瓶上必须安装减压阀,为了确保安全,建议使用压力低于0.02MPa。建议在本公司选购减压阀,本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精准安全;

· 当使用的炉管为刚玉管,炉体温度高于1500℃时,炉管内不可处于真空状态,炉管内的气压需和大气压相当;

· 进入炉管的气体流量需小于200SCCM,以避免冷气流对热炉管的冲击

· 对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀加热样品,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开泄气阀,以防意外发生(如炉管破裂,法兰飞出等);

· 不要在氧化铝管中使用石墨坩埚;

· 由于陶瓷管制作工艺的原因,炉管在烧结过程中会存在断管的风险,这是无法完全避免的,请客户知晓。

· 我们不建议客户使用易燃易爆和有毒的气体。如果客户工艺原因却是需要使用易燃易爆和有毒气体,请客户自行做好相关防护和防爆措施。由于使用易燃易爆和有毒气体造成的相关问题,本公司概不负责。
