750℃真空平板热压机(平板135×135~350×350mm,5T)
型号:
YLJ-HPV-7-XX
产品概述:
YLJ-VHP7 是一款真空平板热压机,专为晶圆键合、薄膜转移和 LCP 层压设计,加热面积为 135 ×135mm~350×350mm。其最高工作温度为 750 ℃,最大压力为 20T~40T。
免责声明: 本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅用于宣传用途,仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差,请勿复制或者截图。如果您对参数有异议,或者想了解产品详细信息及更多参数,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,请勿将此参数用于招标文件或者合同,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您谅解。 如果您需要下载产品的电子版技术文档,说明书(在线阅览),装箱单,与售后安装条件等文件,请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户,购买前请与工作人员沟通,以免给您带来不便。
技术参数产品视频实验案例警示/应用提示配件详情
基本参数


产品型号

·YLJ-VHP7-4

·YLJ-VHP7-12

电压和功率

·AC 208 - 240 V, 50/60 Hz
·单相 4.8KW

·AC 208 - 240 V, 50/60 Hz
·单相 15KW

加热平板

(其他尺寸可定制)

·135×135mm

·平面度<0.02mm(区域100×100mm)

·350×350mm

·平面度<0.03mm(区域250×250mm)

2个平板最大距离

(可放样品最大厚度)

·80mm

·200mm

腔体尺寸和容积

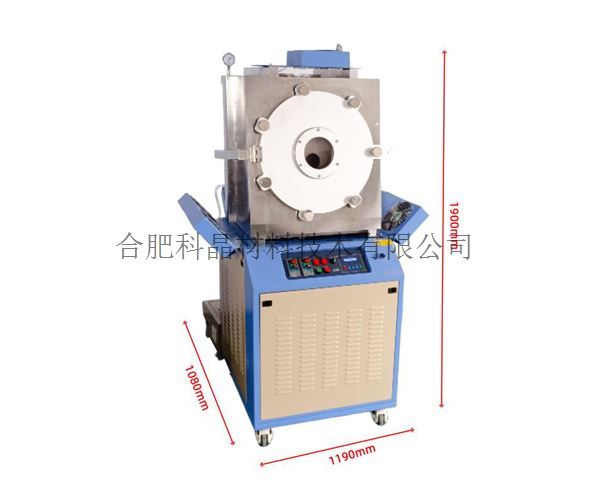

·670长×630宽×670高(mm)
·~ 282L

·670 L x 630 W x 719H (mm)
·~ 303 L

加热平板承受最大压力

·5T (750℃)

·5T(750℃)

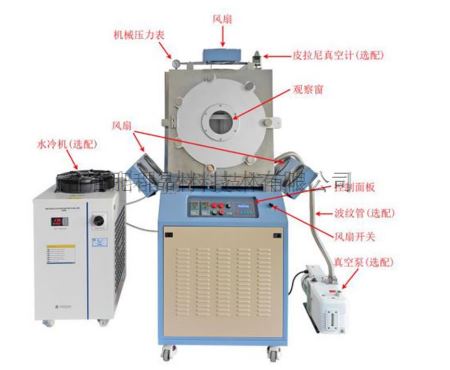

真空平板热压机结构

·2块加热平板最高工作温度750℃,采用高温合金制作

·加热元件插入加热板的中心,以实现快速加热。

·2块加热板分别由2个温控仪表独立控温,50段程序控温

·在加热板的顶部和底部都安装了水冷套管,以辅助散热。进/出水管为外径12mm聚氨酯管

图片1.png 图片2.png

压机

·压缸形成40mm

·压力显示范围:2.00-5000.00kg

·压力控制范围:50-5000Kg

·保压时间:1-9999min

·设备有两种工作模式:手动加压和自动加压。自动加压模式下设备带有恒压功能:当压力值达到目标值后,在保压的过程中,设备持续补压使压力保持在设定值。

·恒压精度:±3kg


温度控制和压力显示

·2块加热板分别由2个温控仪表独立控温,50段程序控温,控温精度±3℃

·温度控制器具备 PID 自动校准功能、过热保护以及断热电偶保护功能。

·最高工作温度:750℃<30分钟,连续工作温度700℃(惰性气氛或真空环境下)

·最高加热速率:5℃/min

·控制面板内内置了一款数字压力计(控制器)。您可以设定所需的压力值,这样就能使电动液压机到达压力值时自动恒压。


真空腔体

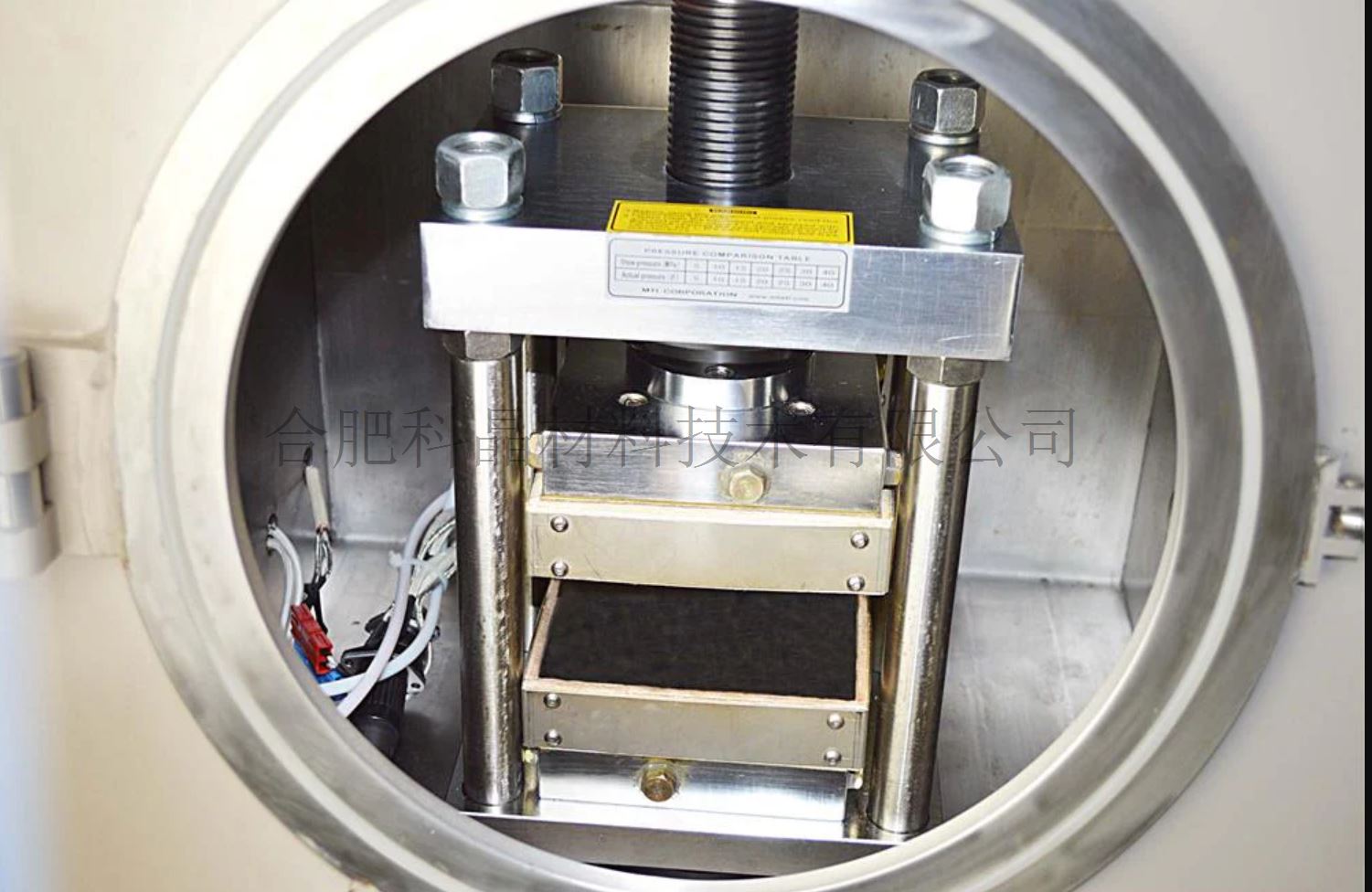

·电动液压机和加热板被放置在真空室内部

·真空室由 SS304 不锈钢制成

·安装有一个真空密封门,直径300mm,有一个直径150mm的石英窗口,便于装样品和观察

·所有真空密封均使用硅橡胶 O 型圈

·可选购安装了一个数字真空计(10E-4Torr)测量真空腔室的真空度


可选

·可选购设备(需额外费用)

·需要一台循环水冷机,用于对过热的散热板进行冷却,以加快冷却速度。

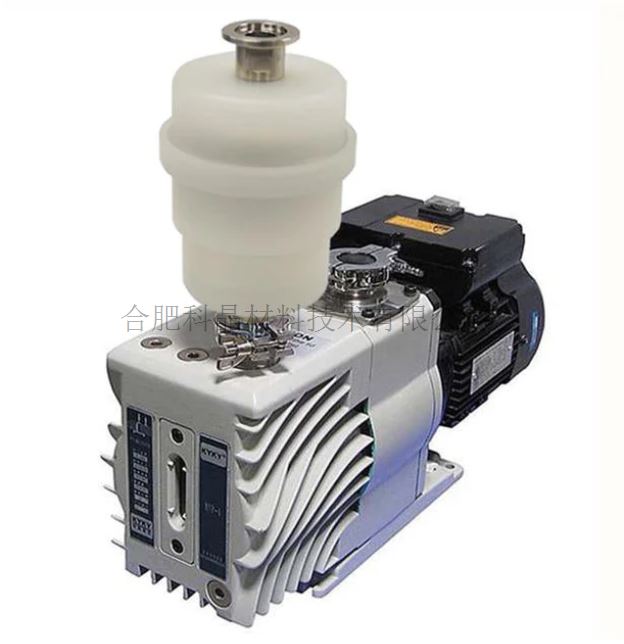

·可选购真空泵,机械泵抽真空度300mTorr,分子泵系统抽真空度10-4Torr

图片4.png 图片5.png 图片6.png

应用注意

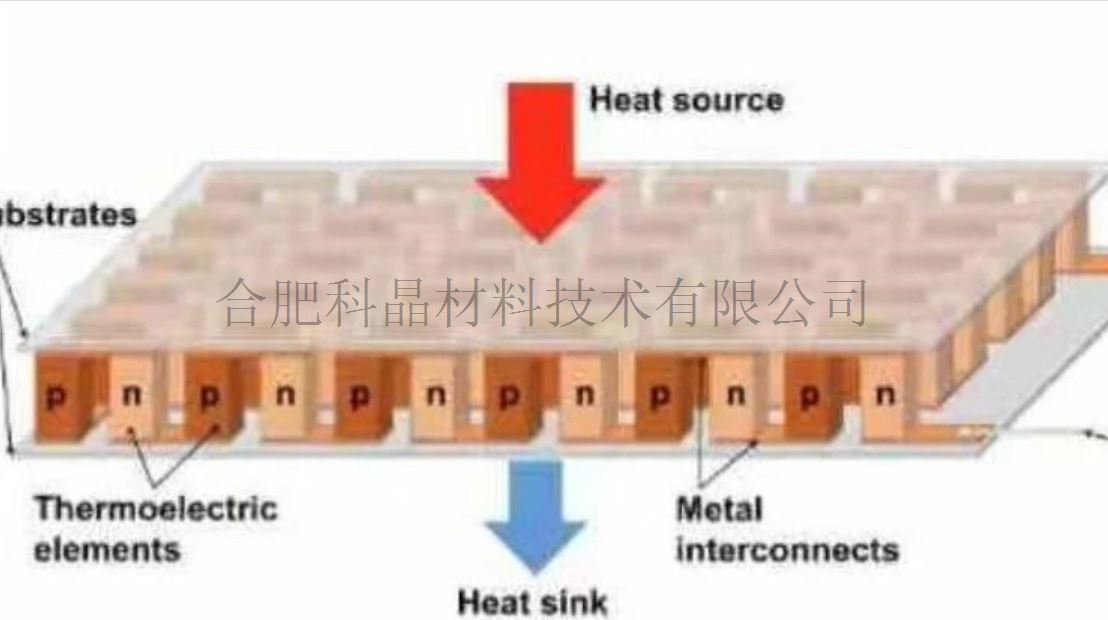

·此款热压机也可用于测量热电发电机模块(顶部受热,底部冷却)
