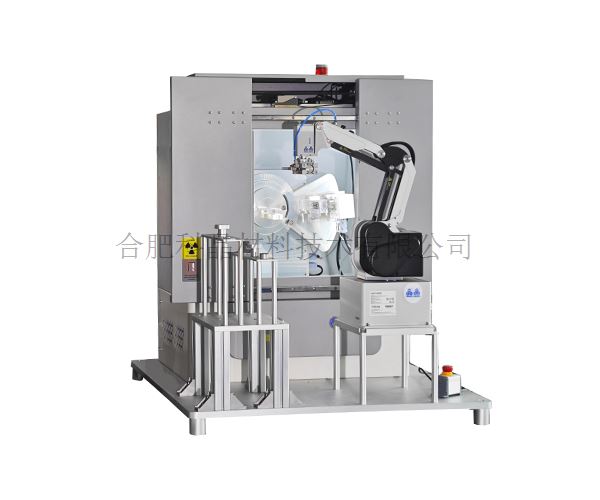

| 设备名称 | · 自动化高通量X射线衍射仪 |
| 基本参数 | · 运行功率（管电压、管电流）：600W(40kV、15mA) 、稳定度: ＜0.005% · X射线管：金属陶瓷X射线管、Cu靶、功率2.4kW、焦点尺寸：1 x 10 mm · 测角仪：样品水平θs-θd结构、衍射圆半径150mm · 样品测量方式：激光测距定位样品高度，连续、步进、Omg · 角度测量范围：θs/θd联动时-3°～150°，在衍射角度测量范围内，衍射角度线性度小于0.02° · 最小步宽：0.0001° · 角度重现：0.0005° · 峰位精度：全谱范围内所有峰角度偏差不超过±0.02° · 驱动方式：伺服电机+光学编码技术控制 · 角度定位速度：1500°/min · 计数器：封闭正比 · 能谱分辨率：小于25% · 最大线性计数率：≥5×105cps（正比） · 防护：铅+铅玻璃防护，光闸窗口与防护装置连锁，散射线计量不大于1μSv/h |

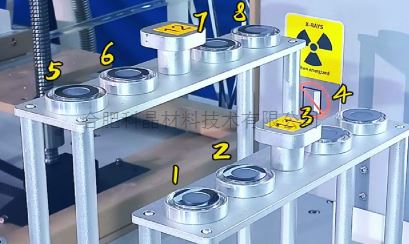

| 无衍射硅基板 | · 尺寸：外径24.6mm*内径15mm*槽深0.5mm，整板厚1mm · 单台设备最大标配8个无衍射基板 · 配有样品支架与装载样品盘，用于放置基板
· 配备的机械手臂可自动进行装样，设备检测到样品后，自动关门进行分析，分析的数据通过软件传输的电脑。分析结束后，自动打开门，机械手取样然后放置在对应的样品盘内 |

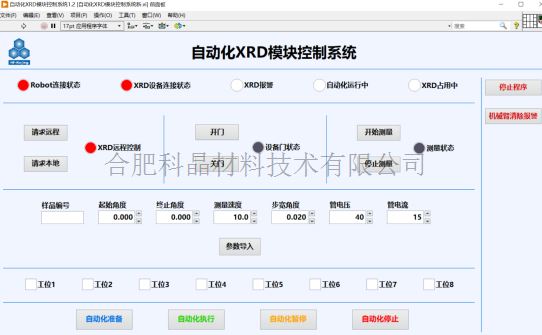

| 软件 | 控制软件： · Windows10操作系统，自动控制X射线发生器的管电压、管电流、光闸及射线管老化训练 · 控制测角仪连续或步进扫描，同时进行衍射数据采集 · 对衍射数据进行常规处理：自动寻峰、手动寻峰、积分强度、峰高、重心、背景扣除、平滑、峰形放大、谱图对比等 数据处理软件: · 物相定性、定量分析、Kα1、α2剥离、全谱图拟合、选峰拟合、半高宽和晶粒尺寸计算、晶胞测定、二类应力计算、衍射线条指标化、多重绘图、3D绘图、衍射数据校准、背景扣除、无标样定量分析等功能、全谱图拟合（WPF）、XRD衍射谱图模拟
|

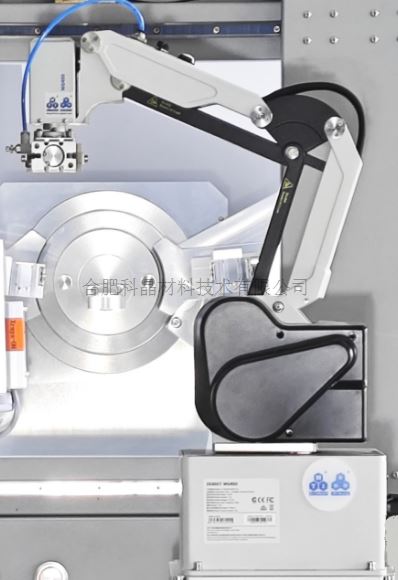

| 机械手 | · 机器人轴数：4 · 有效负荷：500g（MAX:700g） · 工作半径：440mm · 重复定位精度：±0.05mm · 关节运动范围：J1：±160°；J2：-25°~80°；J3：-25°~105°；J4：±360° · 关节最大速度：J1-J4：300°/s · 电源：AC 220V 50/60HZ · 通讯方式：TCP/IP,Modbus TCP · 底座尺寸：190*190mm
|

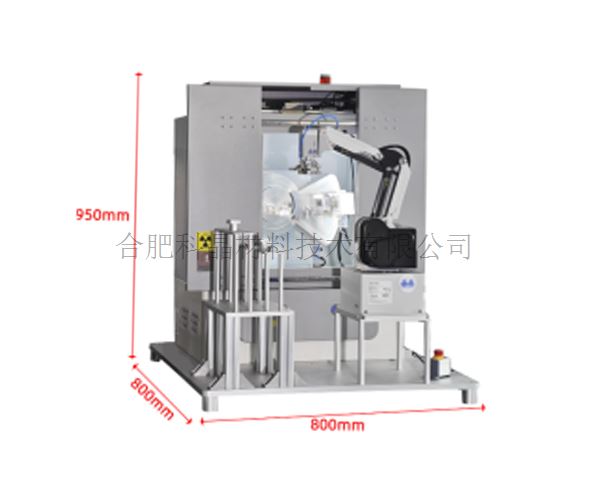

| 设备外形尺寸 | · 800*800*950mm（长*宽*高）
|
| 质保 | · 一年 |
