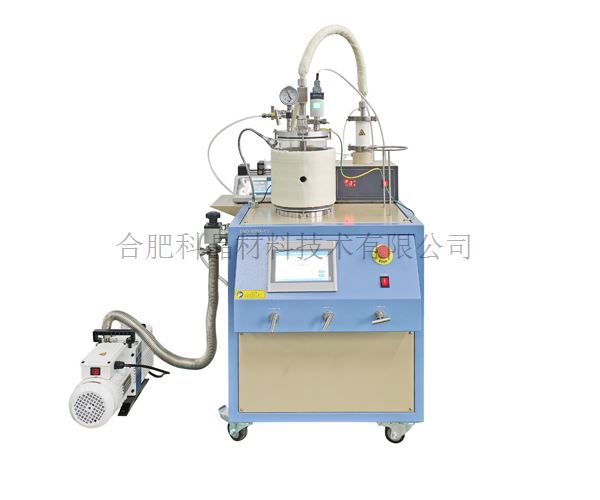

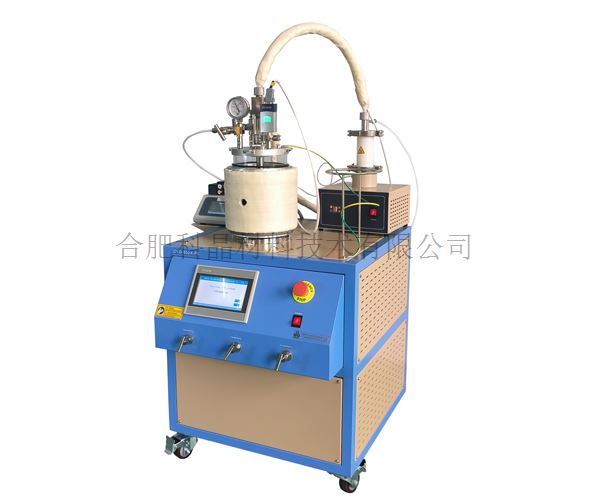

800℃立式超声雾化辅助CVD系统
型号:
Mist-CVD-800X
产品概述:
Mist-CVD是一种化学气相沉积技术,利用超声波或喷射雾化器将含有金属有机化合物的前驱体溶液雾化为微小液滴,并将其输送到高温反应腔中进行热分解,从而在衬底上沉积薄膜,能够实现高质量氧化镓(Ga2O3 ​)薄膜的沉积,系统包含1套超声雾化装置、4英寸雾化喷头和4英寸加热样品台。
免责声明: 本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅用于宣传用途,仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差,请勿复制或者截图。如果您对参数有异议,或者想了解产品详细信息及更多参数,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,请勿将此参数用于招标文件或者合同,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您谅解。 如果您需要下载产品的电子版技术文档,说明书(在线阅览),装箱单,与售后安装条件等文件,请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户,购买前请与工作人员沟通,以免给您带来不便。

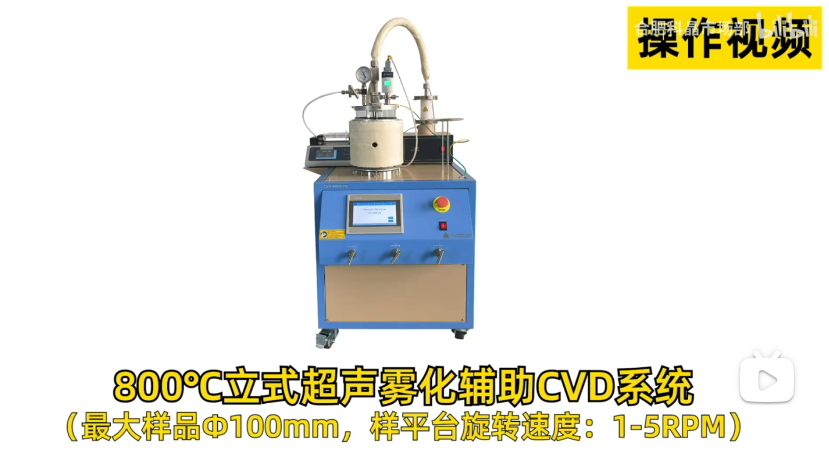

技术参数产品视频实验案例警示/应用提示配件详情
设备名称型号

·800℃立式超声雾化辅助CVD系统   Msit-CVD-800X


基本参数

· 电源:AC 220V 50HZ

· 功率:3.3KW


控制面板

· 所有参数都通过7英寸触摸屏设置,

· 可以设置加热平台和硅胶加热带的温度

· 可实时显示腔体内部真空度


超声雾化系统

·  设备中含有一台超声雾化装置

超声雾化装置:

· 220VAC ,1.7MHz

· 液体罐标配为聚四氟乙烯材质(其它材质的罐子可以与销售联系进行定制),并采用氟胶密封圈密封;

· 罐盖上设有一个进气口和一个出雾口,进气口通过聚四氟管与气瓶相连,出雾口通过水管连接到设备内部。

· 可设置1-3档雾化量,通过调节档位大小,控制雾化量的多少;

  雾化档位和进液量相对应关系(仅供参考)如下表,溶液的浓度和进气量的大小会对此有影响。具体大小根据实际情况来定。

雾化档位

1档

2档

3档

进液速度

0.4ml/min

0.5ml/min

0.6ml/min

· 可实现连续运行雾化和定时运行雾化两种功能。定时时间从30分钟到180分钟可调

· 雾化片尺寸:1.2mm×φ20


注射泵:

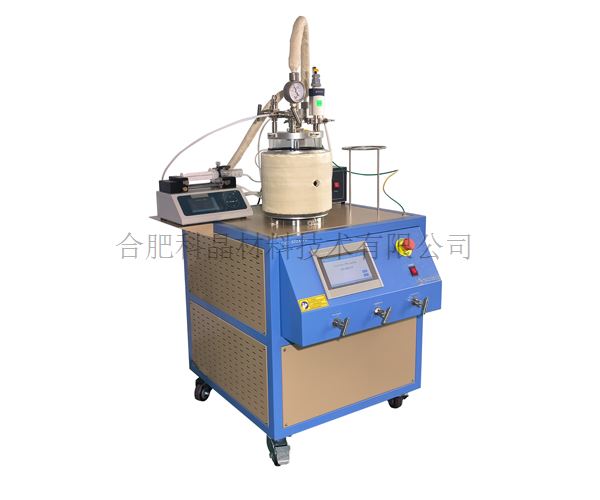

· 标配一套液体注射泵,用于自动进液

· 标配一个最大容积为60ml的注射针筒用于盛放溶液

· 线速度范围:6.1um-120mm/Min

· 注射液体速度:3.9ul-76.5ml/min(按照60ml注射器计算)

· 适用注射器类型:10ul-60ml

· 控制精度:当>30%满程时,控制误差≤±0.3%


气体/蒸汽分散喷头

· 材料:哈式合金

· 喷头直径:4英寸;喷孔直径:0.5mm,

· 气体流量:0.2-2L

· 喷头顶部有两个进气口,一个进气口的一端与超声雾化装置的出气口(雾化气口)连接;另外一个进气口与设备背面的出气口2连接。

  两个进气口管道都缠绕有硅胶加热带,实现对气口的加热,加热带最高加热温度:100℃。


· 气体分散喷头特殊的流道设计,可使气体/蒸汽均匀的传递和分散到沉积腔体中

图片3.png 图片4.png

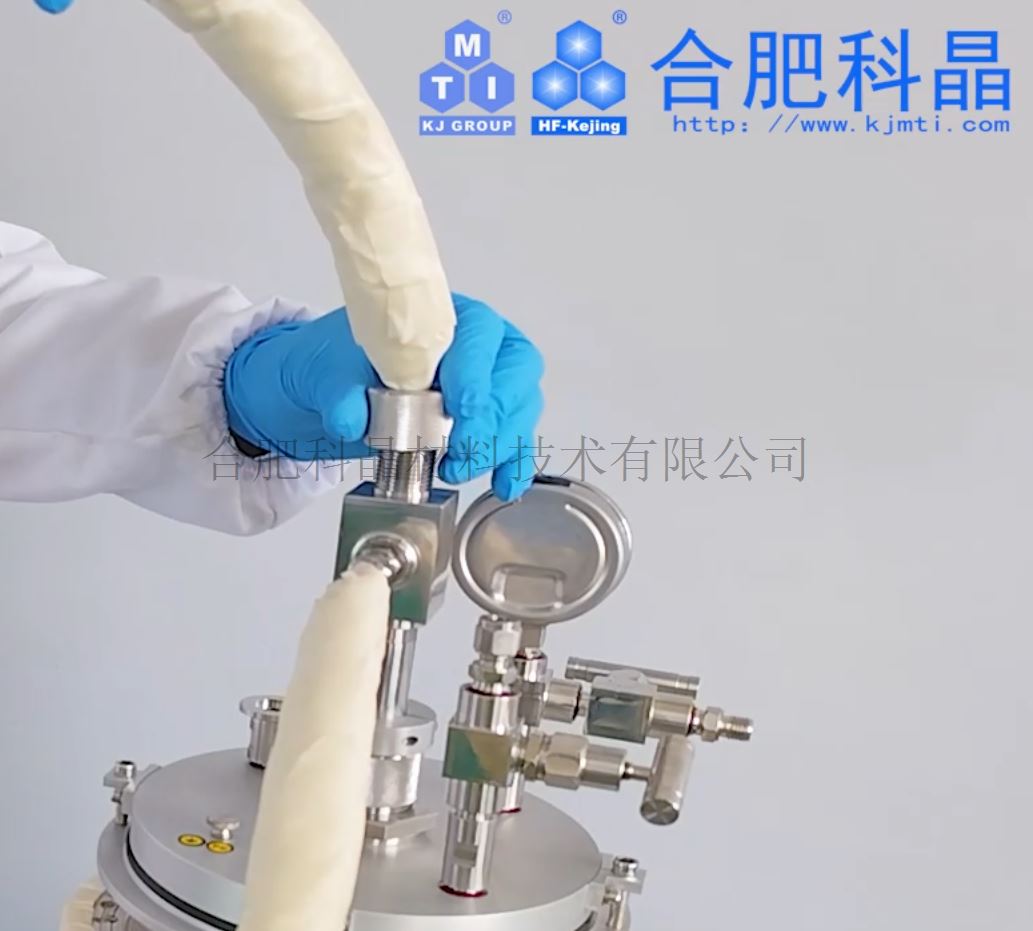

· 喷头与样品台之间的距离20-80mm可调,旋松接头上的螺母,即可调节喷头的上下距离。




样品台

· 4英寸加热的样品台,样品台顶部的盖板为哈氏合金材质(用于在高温下提高耐腐蚀性能)

· 温度:最高温度700℃(<1h);长期使用温度:600℃

· 控温精度:±5℃,可实现28段程序PID控温;

· 可放入样品最大尺寸:φ100mm

· 样品台可旋转,旋转速度1-5RPM(可调)


真空腔室

· 石英腔室尺寸:约166 mm 外径 X 150 mm 内径 x 250 mm高度

· 通过不锈钢材质的法兰密封,确保腔体真空度:10-5torr(分子泵系统),10-2Torr(机械泵)

· 法兰上含有两个φ6.35mm的双卡套接头,一个为进气口,一个为出气口,分别通过一个不锈钢针阀控制气体的通断;

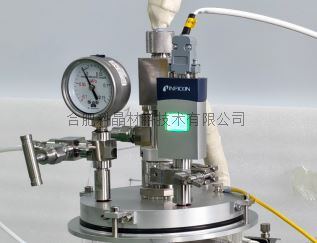

  一个量程为-0.1-0.15MPa的机械压力表用于观察腔体内部压力;一个KF16接口安装了一个数显防腐真空计

· 腔体底部有一个KF25接口为抽真空接口,可通过不锈钢波纹管与真空系统连接(波纹管与真空系统客户自备)

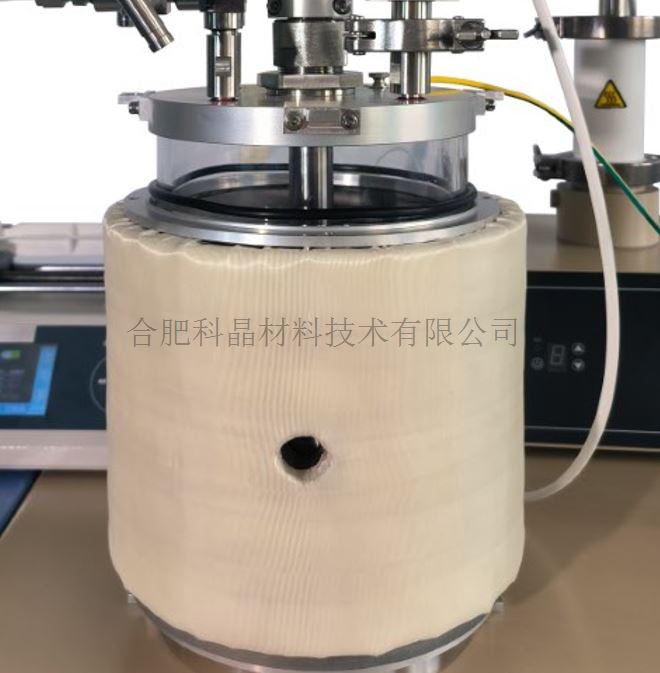

· 腔室外部包裹了一个陶瓷加热环,最高加热温度为150℃。陶瓷加热环上留有观察窗口,可以观察到样品台上的基片。


· 腔体底部法兰带有倾斜角度,在平面度最低的位置留有排水口,使雾化的冷凝水能从排水口流出,流出的冷凝水通过排水管流入到收集器内,一个球阀控制排出。

图片7.png 图片8.png 图片9.png



设备外形尺寸

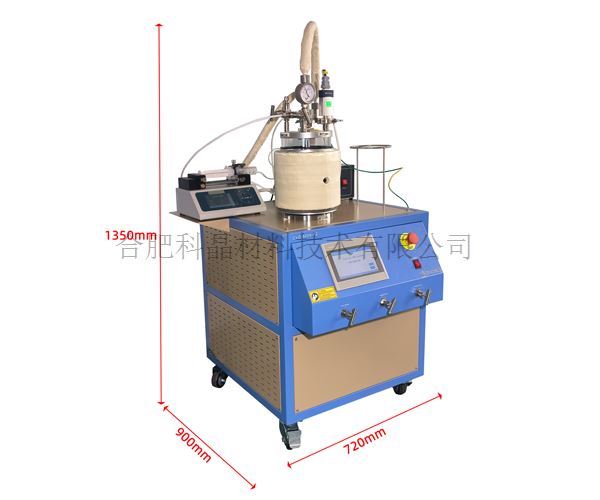

· 设备主体尺寸:720mm(L)*900mm(W)*1350mm(H)


重量

·约180KG


质保

一年质保期,终生维护

· 特别提示:

 1、耗材部分如加热元件、石英管、样品坩埚等不包含在内

 2、因使用腐蚀性气体和酸性气体造成的损害不在保修范围内



使用注意事项

· 石英腔体内气压不可高于0.02MPa(相对气压);

· 由于气瓶内部气压较高,所以向石英管内通入气体时,气瓶上必须安装减压阀,为了确保安全,建议使用压力低于0.02MPa,

 建议在本公司选购减压阀,本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全;

· 对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,

 若气压表示数大于0.02MPa,必须立刻打开泄气阀,以防意外发生(如炉管破裂,法兰飞出等)

· 我们不建议客户使用易燃易爆和有毒的气体,如果客户工艺原因确实需要使用易燃易爆和有毒气体,请客户自行做好相关防护和防爆措施。

由于使用易燃易爆和有毒气体而造成的相关问题,本公司概不负责。
