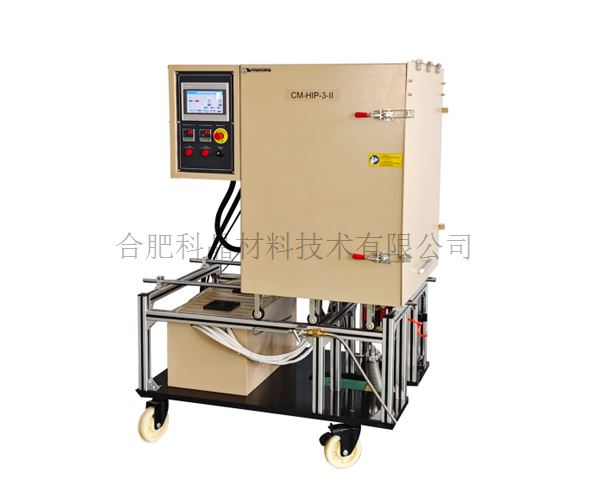

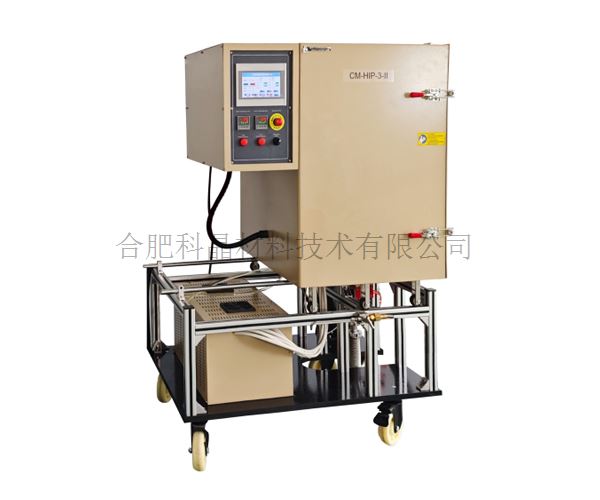

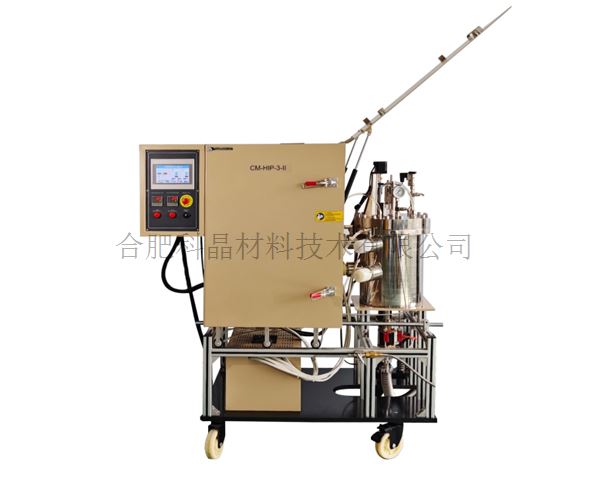

| 设备名称型号 | · 1300℃高压助溶剂法晶体生长炉 CM-HIP-3-II |

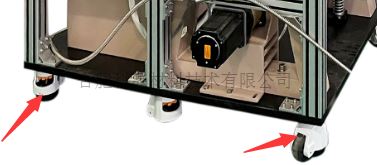

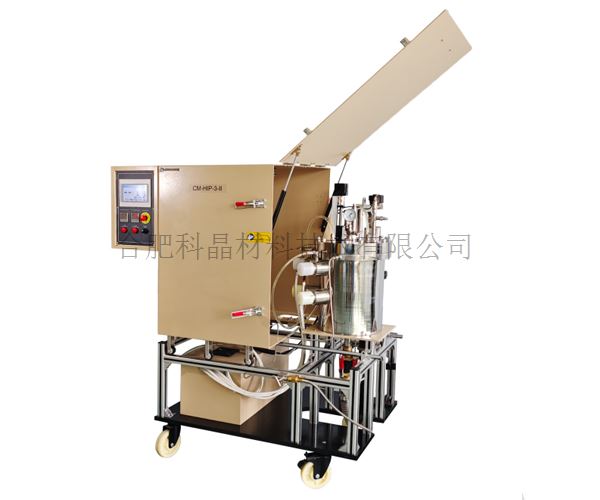

| 结构 | · 腔体采用SS304不锈钢制作 · 腔体上安装有安全阀（当腔体压力超过设置的最大值时，安全阀将自动泄压） · 不锈钢腔体外安装有一防爆箱 · 设备安装有移动轮，方便移动
|

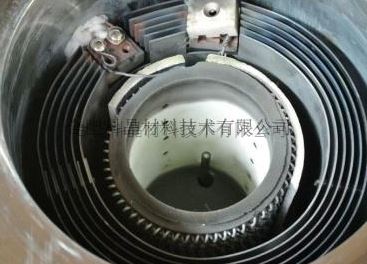

| 基本参数 | · 总功率：12 KW · 电源：三相AC 380V 50/60HZ · 加热元件：钼丝 · 最高加热温度：1300℃ · 最大压力：10MPa · 建议升温速率：4℃/min · 加热区高度： 120mm+120mm（双温区独立控温） |
| 炉腔与法兰 | · 腔体采用SS304不锈钢制作（带有水冷夹层，设备中配有水冷机） · 腔体尺寸：φ320mm（外腔）*φ235mm（内腔）*413mm（高度不含法兰盖） · 腔体内部加热区尺寸：φ110 * 240(120+120) mm · 可放入坩埚尺寸：≤ φ90mm*100mm(H) · 腔体上盖安装有压力传感器实时监测腔体内的压力变化 · 腔体采用双重安全保护的设计思路，同时安装有电磁安全阀和机械安全阀，当腔体压力超过最大上限压力时，安全阀将自动进行排气 · 安全阀上限压力范围：≤11MPa

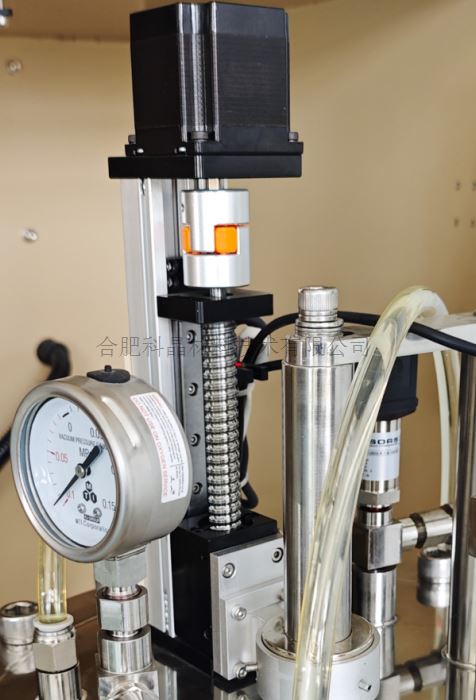

· 腔体上盖中间位置安装了一截细长型的小腔室，一个强磁钢套在小腔室外部，腔室内部安装有磁性金属杆，金属杆下端安装了一个陶瓷杆，陶瓷杆尾段有螺纹用于固定样品；提拉杆穿过腔体上盖和坩埚盖到达腔体内部样品的位置。腔体上盖安装了一个电动滑台，强磁钢一端固定在滑台上，通过磁钢的移动带动腔体内部的样品上下移动 · 提拉杆移动速度：5—100mm/min（可调） · 提拉杆提拉行程：80mm
|

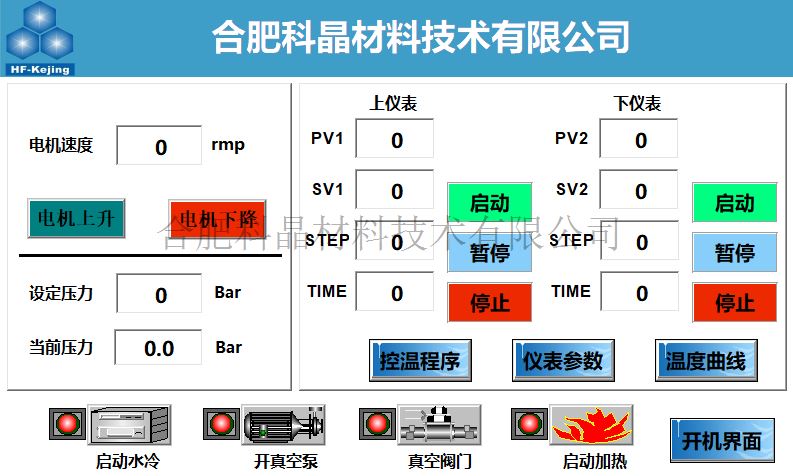

| 温控系统与触摸屏 | · 包含两个控温仪表，每个温区单独控制 · PID自动控温系统 · 控温精度：±1℃ · 热电偶：采用进口欧米茄C型热电偶 · 设备标配一个触摸屏，可在触摸屏上设置两个仪表的升温程序 · 可在触摸屏上查看设备的升温曲线，并可保存和导出数据 · 可在触摸屏上设置实验所需要的压力；实验时腔体内部的压力实时显示 · 水冷设备、真空泵、以及真空阀门等均可在触摸屏上进行开启与关闭
|
| 最高工作压力 | · 10MPa(1300℃时)(充5个9高纯氩气) · 腔体上安装有安全阀（当腔体压力超过设置的最大值时，安全阀将自动泄压） · 工作气体：Ar, N2 |

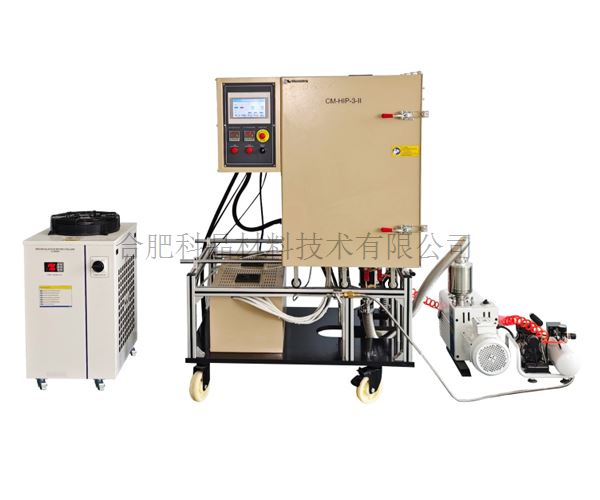

| 真空系统 | · 一台双级旋片式真空泵，真空泵型号：VRD-48； · 配备VRD-48真空泵能够达到的真空度 5*10-2 torr（冷态下，抽真空30min） · 可根据客户需要选配分子泵系统（具体要求可与销售联系定制）
· VRD-48 · 抽气速率：13.3 L/S · 极限压力：4*10-1Pa（不带负载，单独机械泵） · 额定功率：1500 |
| 水冷系统 | · 设备需要配置一台CW-6200的水冷机，用于对高压腔室和加热电极进行水冷保护 · 输入电压：220-240V 50HZ · 输入电流：0.5-4.5A · 最大功率：1.8KW
|
| 空气压缩机 | · 功率：370W · 压力：0.8MPa · 电源：220V 50HZ · 排气量：49L/min |

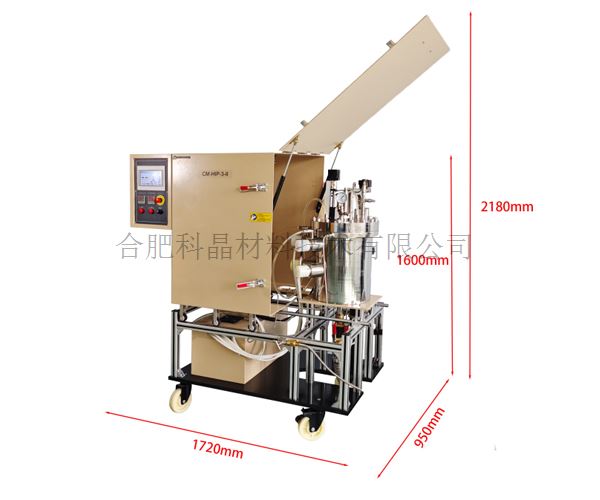

| 设备外形尺寸 | · 防爆箱关闭：长1280mm*宽950mm*高1600mm · 防爆箱开启：长1720mm*宽950mm*高2180mm
|
| 重量 | · 约700KG |
注意事项 | · 热等静压炉升温速率不得超过6度/min，否则会造成炉膛开裂和加热丝断裂。 · 法兰表面的温度很高，请注意不要触摸，防止烫伤。 · 该设备可正常烧制到1300℃，最高压力为10MPa(在高纯氩气环境下），请不要过温或过压使用。 · 不得通氯化物、硫化物等易腐蚀的气体，否则容易损坏法兰，波纹管（选配）等不锈钢材质的配件。 · 由于加热元件是钼丝，在高温下容易氧化，故只能通入高纯氩气，氮气等惰性气体，不可通入氧气，以免钼丝损坏。 · 炉内温度变成常温后方可打开上盖。此时样品温度仍可能较高，请注意，或佩带手套或其他工具操作。 |
