| 产品名称型号 | ·1600℃真空快速热压炉 OTF-1700X-RHP4 |
| 产品特点 | ·在热压烧结领域应用时，基于RHP优异的性价比，在某些特定工艺条件下，可有效替代SPS烧结 ·可以快速感应加热，并且精确控制温度 ·配备有专用的复合式模具，脱模简单，不损伤样品 ·快速烧结可有效抑制晶粒长大，样品致密度高，可得到晶粒细小、电性能优良的样品 ·烧结工艺简单、烧结时间短、易于成型，具有快速烧结和活化烧结等功效，是热电材料成型烧结的理想方法 |
| 最大压力 | ·5T |

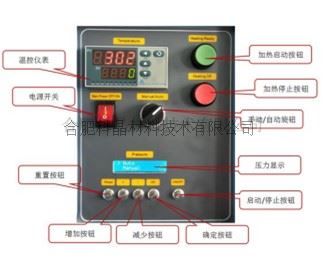

| 压力控制系统 | ·标配为电动无油压机，可选配手动油压机或电动油压机 ·压机行程：35mm ·压力显示范围：1.00-5000.00kg ·压力控制范围：30-5000Kg ·保压时间：1-9999min ·设备有两种工作模式：手动加压和自动加压。自动加压模式下设备带有恒压功能：当压力值达到目标值后，在保压的过程中，设备持续补压使压力保持在设定值。恒压精度：±3kg ·在手动模式下通过操作压机面板上的按钮，实现加压泄压过程 |
| 感应加热器 | ·电压：三相380V AC，50/60Hz或 三相220V AC，50/60Hz ·电流：28A ·功率：15KW ·输出频率：30-80kHz（不可调） ·保护：设有水压、超温和超功率保护
|
| 温度控制器 | ·采用PID方式控温，可设置30段降温程序 ·设置有超温&断偶保护 ·控温精度：±5℃（以最快升温速率升温到1500℃时的恒温精度） ·采用B型热偶，带有保护套管 ·最高工作温度：1600℃（≤30 min）,连续工作温度：600℃～1500℃ ·最快升温速率（真空状态&1/2″石墨模具）： 4℃/S（室温-1200℃） 2℃/S（1200℃-1300℃） 1.5℃/S（1300℃-1400℃） 1.2℃/S（1400℃-1500℃） 1℃/S（1500℃-1600℃）
|

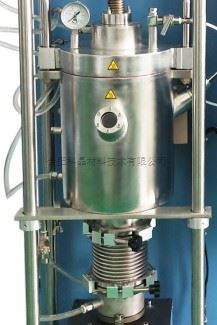

| 不锈钢真空腔室和密封法兰 | ·腔室材质：不锈钢（双层结构，带有水冷夹层） ·腔室尺寸：φ260*φ230*305mm ·腔室上盖上的一个φ6.35mm的卡套接头为进气口，一个不锈钢针阀控制进气的通断；安装了一个量程为-0.1-0.15MPa的机械压力表用于观察腔室内部压力 ·腔体上含有两个观察窗口，右侧窗口用于LED灯探照腔室内部，正前面的窗口可用于观察模具的加压状态 ·腔体下部位置的一个φ6.35mm的卡套接头为出气口，一个不锈钢针阀控制出气的通断；安装了一个安全泄压阀，当腔室内压力达到上限压力时，安全泄压阀自动打开排气；一个KF25接口通过不锈钢波纹管与真空系统连接 ·腔体底部的KF100接口通过快速连接的方式安装了一个可伸缩波纹管，波纹管底部的KF接口与电动无油压机连接
|

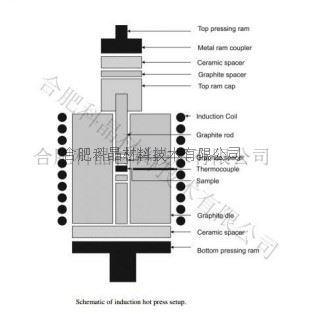

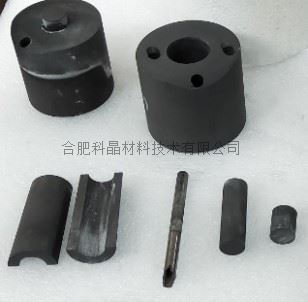

| 高温石墨热压模具 | ·2个石墨支撑杆安装在不锈钢腔室的上下盖板处 ·标配一1/2″的石墨模具（最大承压压强为70MPa） ·注：石墨模具是易耗品，可在本公司订购各种尺寸的石墨模具，此设备最大可选配1″石墨模具 ·配有云母片，用于调节模具放置高度，同时也起到石墨支撑杆和法兰之间的绝热作用 ·注：标准石墨模具能承受的最大压强为70MPa，对样品加压时，请根据模具尺寸来确定最大压力（如：对于1/2英寸石墨模具，不能超过最大可承受压力）
|
| 水冷设备（选配） | ·设备使用需配备一台水流速率≥58L/min的循环水冷机，可在本公司选购水冷机KJ-6200，用于不锈钢真空腔体以及各电器元器件的水冷。 ·型号：KJ-6200 ·工作电压：AC220-240V 50/60HZ ·工作电流：2.3-13A ·压缩机功率：1.73KW/2.35HP ·制冷量：17510Btu/h 5.17KW 4441Kcal/h ·制冷剂：R-22/R-410a ·充注量：1100g ·温控精度：±0.5℃ ·水箱容量：15L ·最大量程：70L/min
|
| 真空系统（选配） | ·型号：VRD-8 ·抽气速率：2.2 L/S ·电机功率：370 W ·极限压强：5×10-1Pa（不带负载） ·实际压强：≤5 Pa（冷态下机械泵抽30分钟） ·如果想要获得更高的真空度（10-5toor 或更高）可选购国产或进口高真空机组  |

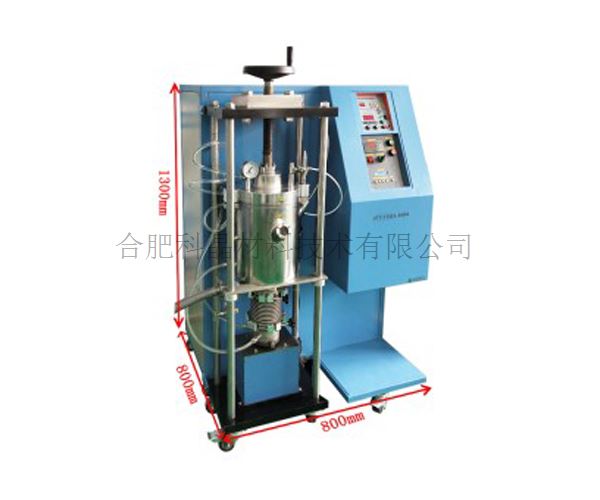

| 外形尺寸 | ·800mmL*800mmW*1300mmH
|
| 重量 | ·350KG |
| 质保期 | ·1年（不含石墨模具、密封圈以及加热元件等耗材） |
使用注意事项 | ·冷炉使用时，由于炉膛是冷的，须大量吸热，所以低温段升温速率不易过快，各温度段的升温速率差别不易太大； ·定期检查温度控制系统的电器连接部分的接触是否良好，应特别注意加热元件的各连接点的连接是否紧固； ·炉内温度变成常温后方可打开上盖。此时样品温度仍可能较高，请注意，需佩带高温手套操作； ·腔体内气压不可高于0.02MPa（相对气压）； ·由于气瓶内部气压较高，所以向不锈钢腔体内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全； ·我们不建议客户使用易燃易爆和有毒的气体，如果客户工艺原因确实需要使用易燃易爆和有毒气体，请客户自行做好相关防护和防爆措施。由于使用易燃易爆和有毒气体而造成的相关问题，本公司概不负责。 |
