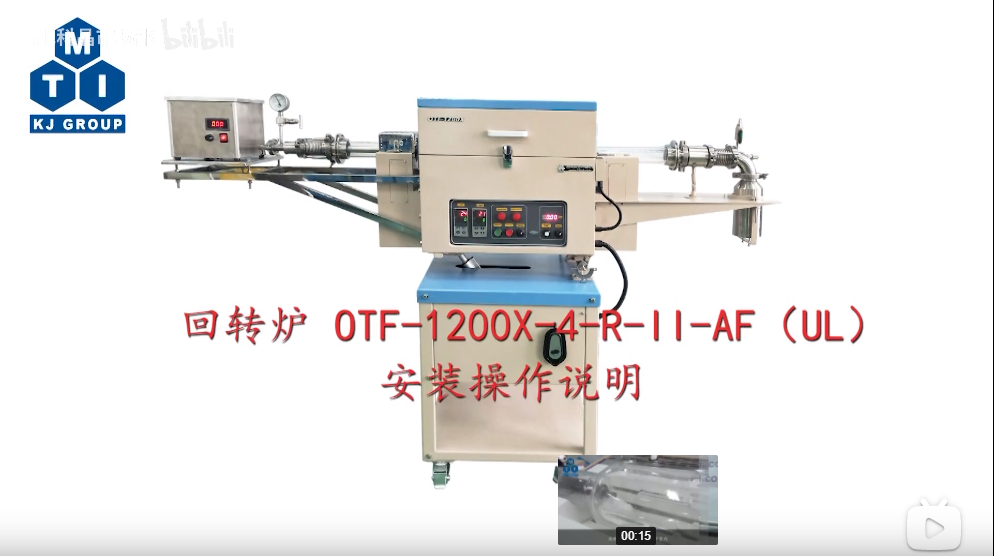

| 设备名称型号 | ·1200℃双温区自动进出料旋转炉 OTF-1200X-4-R-II-AF |
| 炉体结构 | ·采用双层壳体结构，并带有风冷系统 ·高纯氧化铝纤维作为炉膛材料（表面涂有高温氧化铝涂层，可提高加热效率延长炉膛使用寿命） ·一个直流电机驱动炉管转动，转速为可调 ·炉体开启式设计，方便更换炉管 ·炉体可以倾斜，倾斜角度可调 ·设有开门断电功能,提高实验安全性 |
| 基本参数 | ·电源：AV 220V 50/60HZ ·额定功率：3.5KW ·热电偶：K型热电偶 ·工作温度：最高工作温度1150℃＜30min；连续工作温度：1100℃ ·建议升温速率：≤10℃/min ·加热区长度：400mm（200mm+200mm）恒温区长度：120mm ·加热元件：掺钼铁铬铝(表面涂有氧化锆涂层，可以极大程度延长使用寿命） ·炉体倾斜角度：-5°— 20° ·安装有磁性圆盘式角度标尺，方便观察炉体的倾斜角度
|

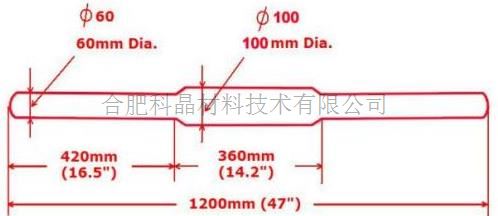

| 炉管 | ·异型石英管，内部焊接有扬料板，使粉体烧结更加充分和均匀 ·尺寸：60mm ID x 100mm OD x 1200mm L （异型管） ·炉管旋转速度：1-10rpm/min可调
·可放入物料的有效容积：300ml |

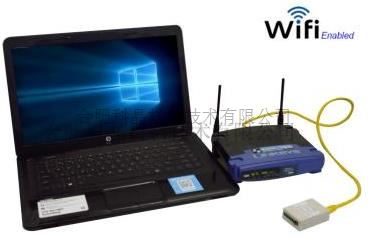

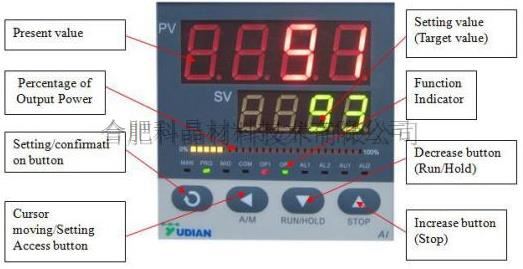

| 温控系统 | ·两个温区分别有两个独立的温控系统控制 ·包含一款858型温度控制器 ·PID自动控温系统 ·智能化50段可编程控制 ·控温精度：±1℃ ·默认DB9 PC通信连接端口 ·通过MET认证 ·可选购电脑温度控制软件(用于858系列控制器)用于控制升温曲线和导出数据
|
| 自动送料器 | ·炉体上安装有自动送料器，带有密封结构 ·可在惰性气体保护环境下，将粉料送入到炉管内 ·送料速率可以通过电位计调节 ·最快送料速度：25ml/min（粉状料） ·最慢送料速度：1ml/min（粉状料） ·最大送料粒径：<Φ0.1mm ·一个不锈钢收料罐（容积为2L），安装在出料端，可以在气氛保护环境下收集处理好的物料 ·为了更好的处理物料，可选配手动挡板阀和送料罐连接在供料器上，收料罐也可选配手动挡板阀连接
|
| 法兰 | · 采用磁流体法兰密封
|
| 真空系统（选配） | ·型号：VRD-8 ·抽气速率：2.2 L/S ·电机功率：370 W ·极限压强：5×10-1Pa（不带负载）
|
| 设备外形尺寸 | ·整体：2120*620*1320mm（长*宽*高） ·打开：2120*700*1560mm（长*宽*高） |
| 重量 | ·约150KG |
| 质保 | ·一年质保期，终生维护 · 特别提示： 1、耗材部分如加热元件、石英管、样品坩埚等不包含在内 2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内 |

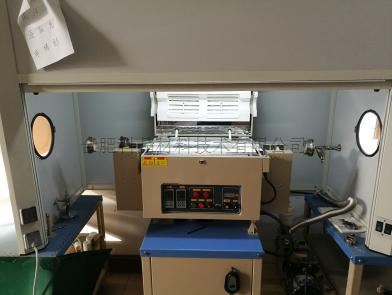

科晶实验室对OTF-1200X-4-R-Ⅱ-AF设备做了一系列实验研究：
实验目的：测定设备的最大装料量
结 论：OTF-1200X-4-R-Ⅱ-AF型号回转炉最大装料体积约为300 ml。

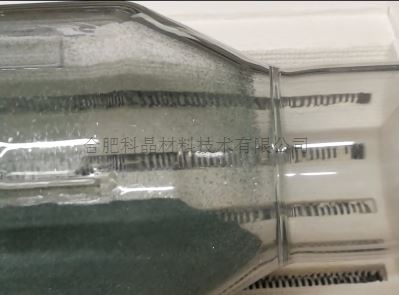

图一 图二 图三 图四

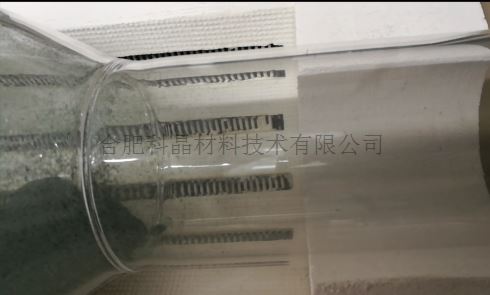

物料量增加至极限时，出现图3的现象，超过极限则会出现物料溢出的现象（图4），此时的极限体积约为300 ml。
材料不同、转速和气氛流量对展示效果也会有一定影响，如果您感兴趣，请与合肥科晶应用技术实验室联系，进行更深入的探索。若有疑问或需要更多详细数据请联系科晶实验室
注意事项 | ·石英管内气压不可高于0.02MPa（相对气压）； ·由于气瓶内部气压较高，所以向石英管内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全； ·对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开泄气阀，以防意外发生（如炉管破裂，法兰飞出等） ·我们不建议客户使用易燃易爆和有毒的气体，如果客户工艺原因确实需要使用易燃易爆和有毒气体，请客户自行做好相关防护和防爆措施。由于使用易燃易爆和有毒气体而造成的相关问题，本公司概不负责。 |
