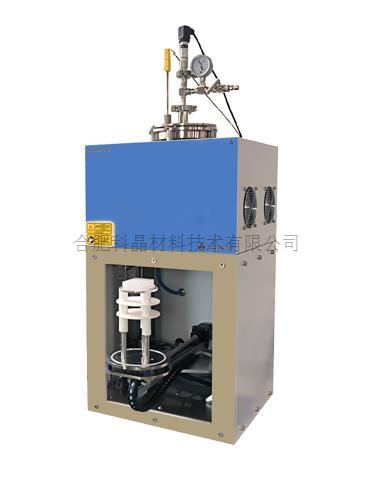

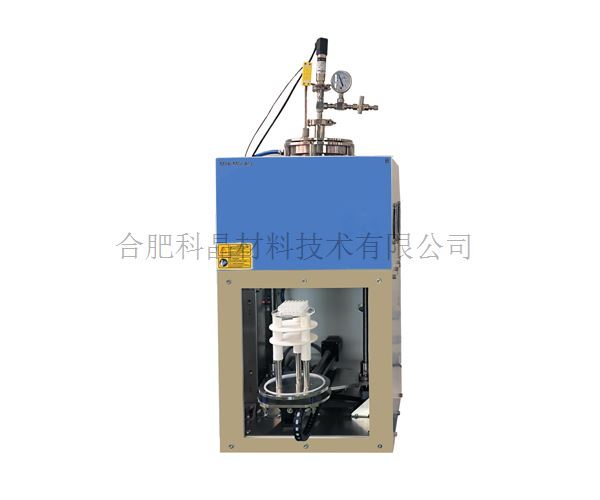

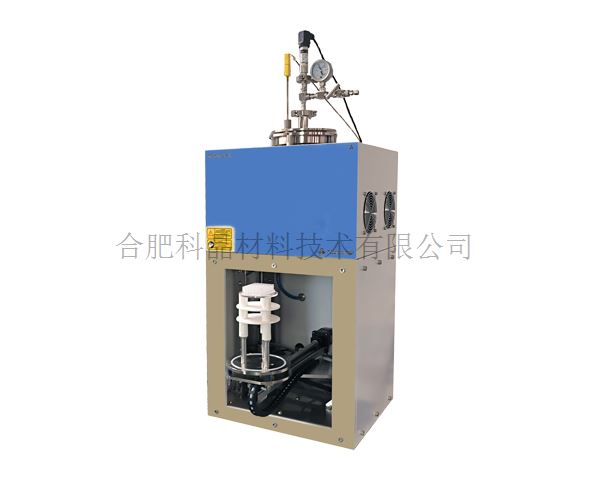

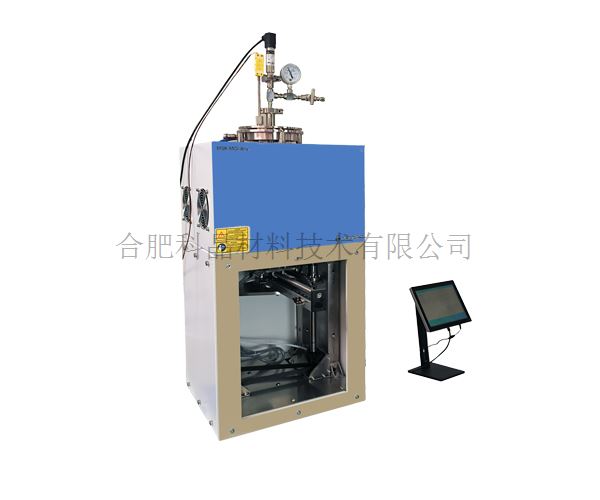

| 名称型号 | ·1100℃下装载气氛可控快速加热炉(ID200xH100mm，最大50度/s) VBF-1100X-RTP-ASD |

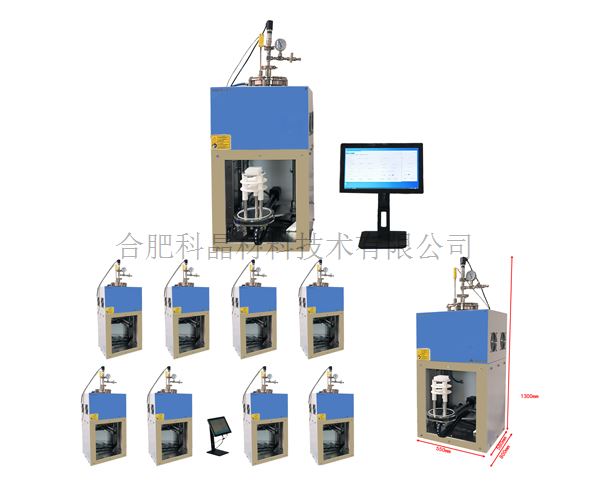

| 产品特点 | ·短波红外加热,最快升温高达速率50℃/S ·独特的进出料机构，可配合协助机器人便捷的完成自动放样 ·系统软件执行自动进出样品，开关密封法兰，通入惰性气体清洗，自动控制进气流量，升温，恒温，降温，可以进行多次循环操作 ·通过通讯配合机器人实现对样品自动放取，实现全工艺的完全自动化 ·购买多台设备可以实现高通量样品烧结，一台机器人对多台设备进行取放样 ·双层壳体结构并带有风冷系统 ·带有电阻真空计可做微正压恒压控制（103000-120000 Pa），维持炉内的压力 ·高纯度氧化铝纤维绝热材料更加节能 ·软件可记录包括温度、压力等数据，并通过通讯上传
|
| 加热炉系统 | ·电源:三相AC380V 50HZ ·最大功率：18KW ·最高工作温度：1000℃（＜30min) ·长期工作温度：900℃ ·控温热电偶：K型热电偶X1根 ·加热元件：红外灯管12根(短波红外灯管)，1.5KW/根 ·加热区尺寸：Ф210mm*100mm ·配有Φ130mm石英管（最大可选配Φ150mm） ·控制系统和炉体采用分体式 ·升温速率：室温至900℃：建议升温速率10℃/s 最大升温速率50℃/s ·降温速率：（炉内密闭环境）: 800℃-350℃ 降温速率55℃/min 350℃-200℃降温速率5℃/min ·降温速率：（炉外开放环境）：800℃-350℃ 降温速率200℃/min 350℃-50℃降温速率35℃/min
|

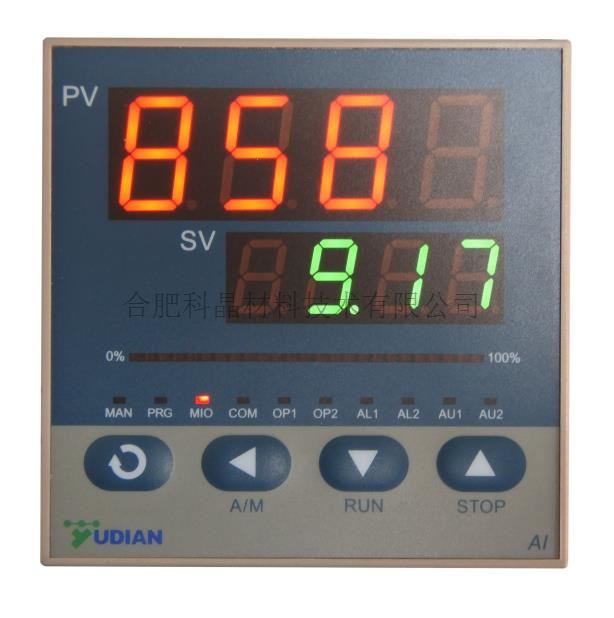

| 温控系统 | ·包含一款808P型温度控制器(也可选配欧陆仪表恒温精度可达±0.1℃） ·PID自动控温系统 ·智能化50段可编程控制 ·控温精度：±1℃ ·SCR高精度智能功率调整输出 ·默认DB9 PC通信连接端口
|
| 不锈钢法兰密封系统 | ·一套水冷密封法兰，密封法兰和刚玉管法兰之间采用压紧硅胶O型圈密封方式 ·上法兰装有电阻真空计，K型热电偶，机械压力表和G1/4双卡套进气口 ·上法兰预留KF25抽气口 ·下法兰采用O型圈+电缸压紧密封方式 ·石英管堵，样品台，放置在下法兰上 |

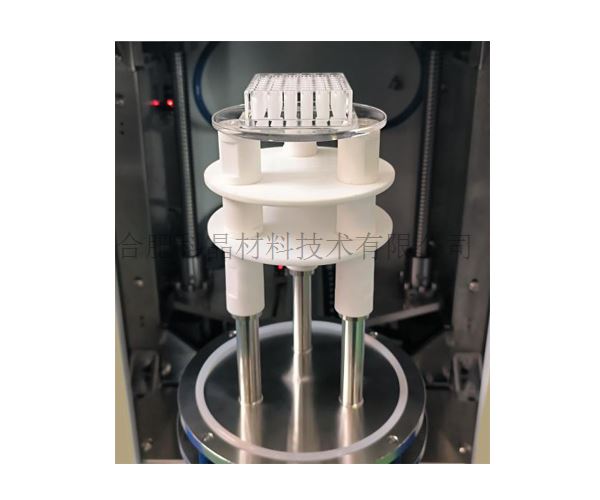

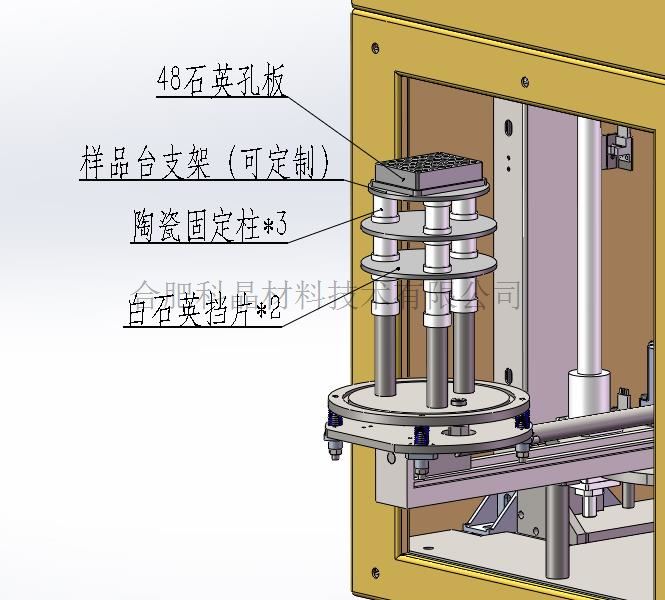

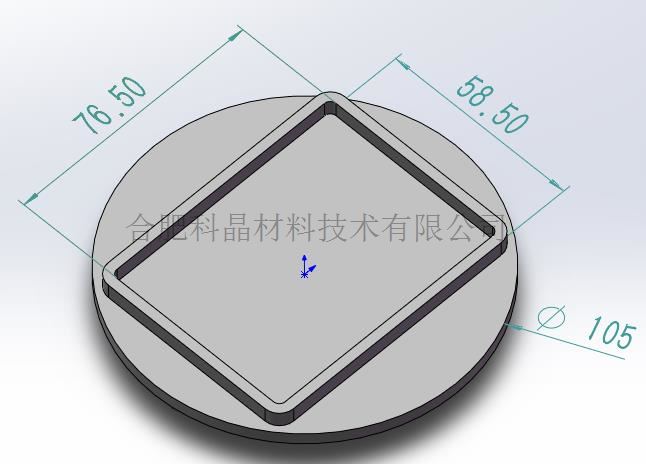

| 样品台和管堵 | ·管堵采用白石英挡片，两片白石英挡片通过三个陶瓷柱固定 ·样品台直径105mm,样品台上有方型凹槽(76*58mm),样品放置在方型凹槽内(样品台根据客户可以定制） ·样品台
|
| 软件功能 | 通过软件可以进行以下操作： 设置加热炉升温曲线，设置通入加热炉内气体流量大小，设置取放样循环次数 参数设置完成后，加热炉配合机器手可以完成以下流程 ·机器人装样后，能够自动关闭舱门 ·抽真空，洗炉，并通入流动保护气体（也可设定空气烧结，真空烧结） ·执行程序多段升温恒温和降温步骤（高达50段） ·程序完成后，停气，能够在300度打开舱门完成换样 ·换样完成后，可以继续重复进行原有的温度程序 （程序开源，配合机械手和对软件进行嵌入式循环工艺控制） ·全流程自动记录工艺和通讯上传 软件显示以下参数： ·炉管内压力数值（包括真空度） ·设备内置一路0-5000sccm的质量流量控制器 ·清洗周期（0-3次） ·前面板上安装RJ45通信接口，可连接PC或无线路由器实现远程控制(PC和路由器可另行提供) ·电脑操作软件，可支持多台加热炉 ·向现有客户开放通信代码，将设备与机器人连接，实现无人操作
|
| 自动化协助机器人(选配） | 可搭配机械手进行多台设备连续送料 ·额定负载：5KG ·工作半径：900mm ·最大臂展：1096mm ·额定电压：DC48V ·本体重量：25KG ·重复定位精度：±0.02mm ·通讯方式：TCP/IP,Modbus,无线网络 ·典型功耗：150W
|
| 水冷机（选配） | ·型号：KJ-5000 ·工作电压：AC 220V 50HZ ·工作电流：1.4-2.1A，制冷量：2361Btu/h ·压缩机功率：300W，水箱容量：6L ·最大流量：16L/min，净重：24 Kg
|
| 真空系统（选配） | ·配套机械泵，真空度可以达到10-2 ttor ·配套分子泵，真空度可以达到10-5 ttor
|

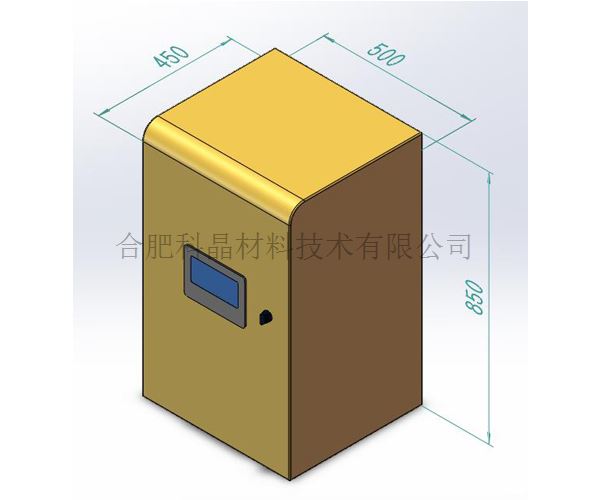

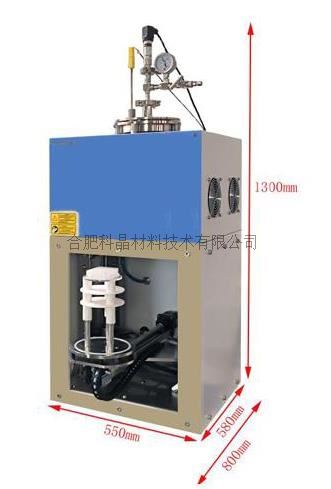

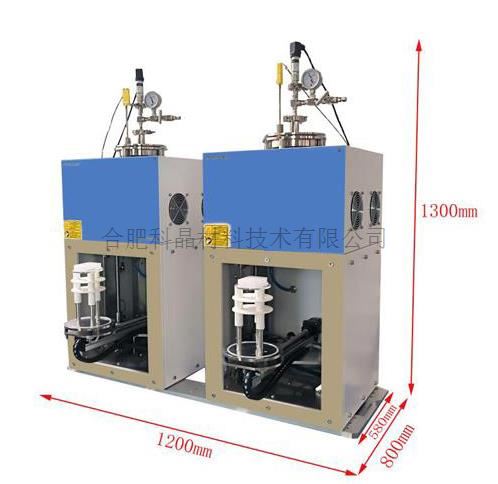

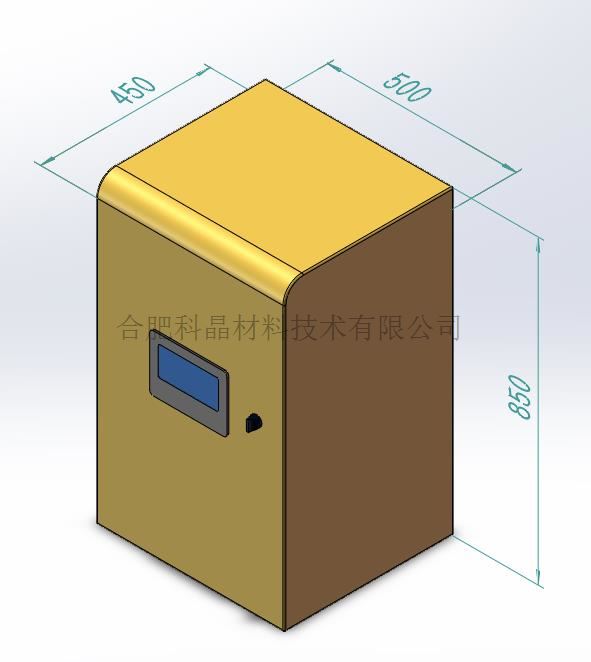

| 产品尺寸 | ·两台外形尺寸：1200*800*1300mm（长*宽*高） ·单台外形尺寸：550*580*130mm（长*宽*高） ·电气控制箱外形尺寸：500*450*850mm
|
| 重量 | ·约100kg |
| 保质期 | ·1年（不包含炉管，氟胶O型圈和加热元件等损耗件） |
| 视频 |

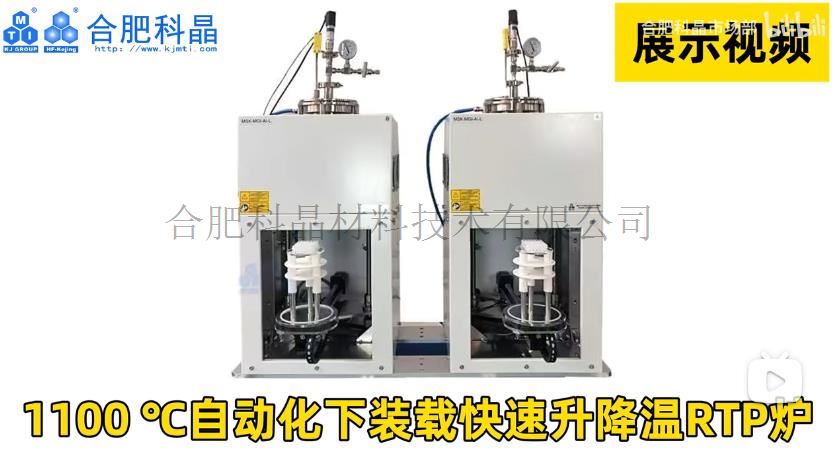

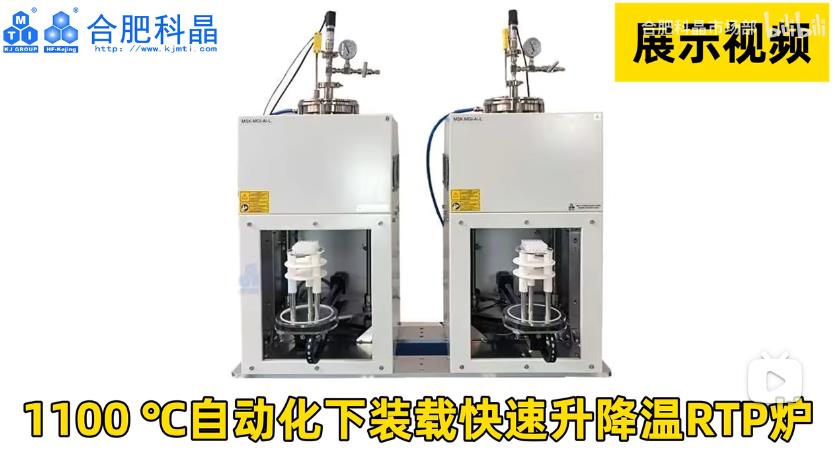

展示视频 |
使用注意事项 | ·石英管内气压不可高于0.02MPa ·由于气瓶内部气压较高，所以向石英管内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全 ·对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开泄气阀，以防意外发生（如炉管破裂，法兰飞出等） ·我们不建议客户使用易燃易爆和有毒的气体，如果客户工艺原因确实需要使用易燃易爆和有毒气体，请客户自行做好相关防护和防爆措施。由于使用易燃易爆和有毒气体而造成的相关问题，本公司概不负责 |
