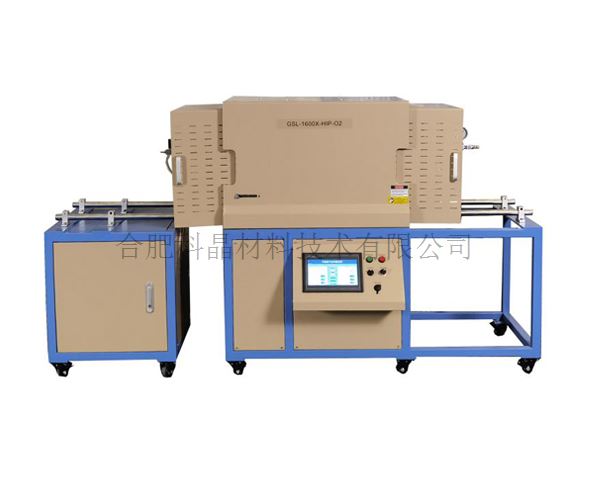

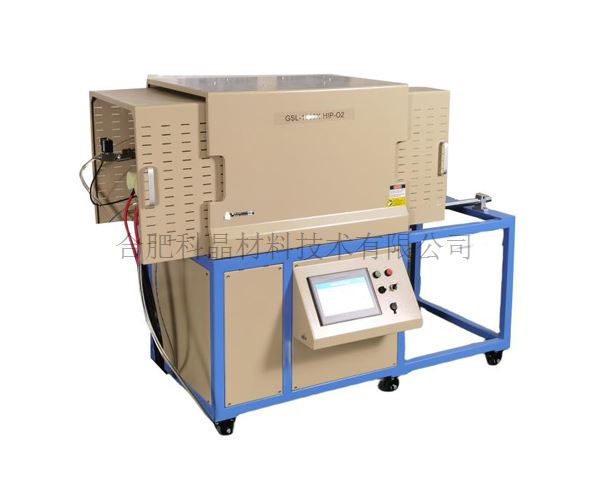

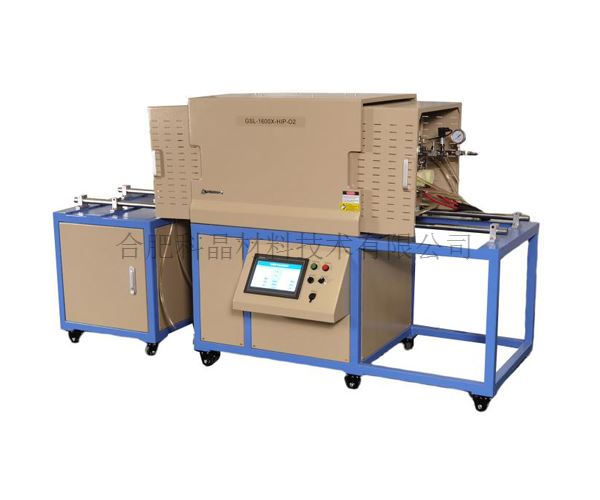

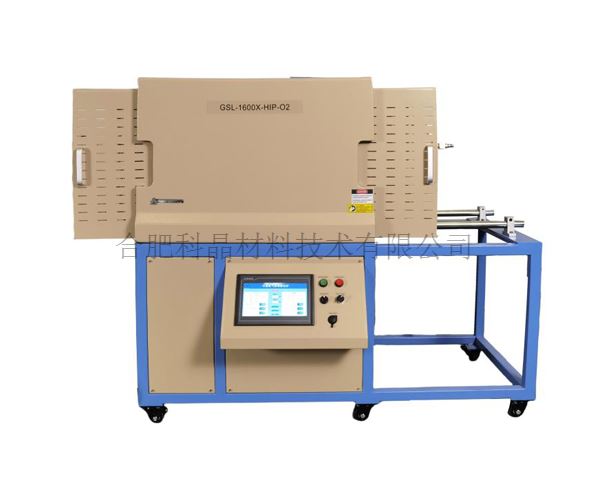

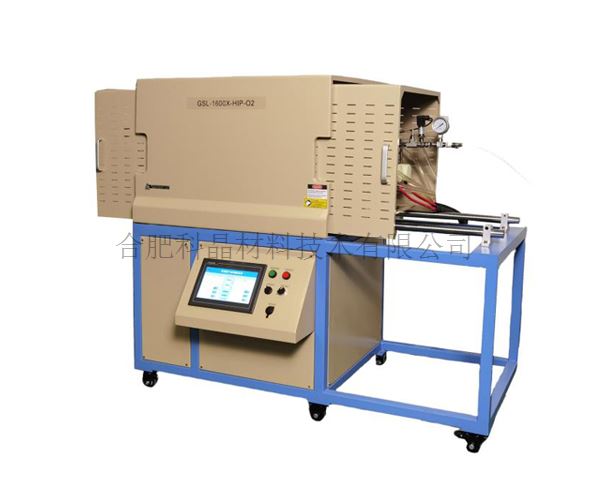

| 设备名称型号 | ·1600℃高温高压氧气管式炉（4MPa,配观察窗） GSL-1600X-HIP-O2 |
| 特点 | ·电源：AC 220V 50/60HZ ·功率：8 KW ·最高加热温度：常压下，1700℃（≤10min） 4MPa 压力下，1600℃（≤10min） ·连续工作温度：4MPa 压力下，1500℃，10MPa压力下，1300℃ ·以上数据为空气或氧气气氛下测试的数据，如果是N2、Ar惰性气体，需要在此温度基础上降低100℃ ·加热区长度：470mm（235mm+235mm） ·恒温区：约150mm ±3℃ ·推荐升温速率：室温-1400℃≤10℃/min 1400-1600℃≤5℃/min 1600-1700℃≤2℃/min ·加热元件：硅钼棒 ·最大压力：不带观察窗口10 MPa；带观察窗口，4MPa 压降≤5% |

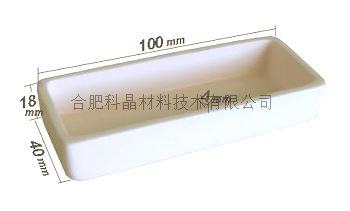

| 腔体 | ·腔体采用SS304不锈钢材质制作，带有水冷夹层，通过串联的方式与水冷设备相连接。腔体尺寸：内径φ205*850mm ·腔体内部安装了一根外径φ50*内径φ40*长度850mm的氧化铝管，炉管外圈包裹了氧化铝隔热材料，保证了炉管内样品的温度，加热元件安装在隔热材料内 ·炉管两端安装有氧化铝隔热管堵 ·可选配氧化铝舟用于装载样品 ·腔体外安装有防爆箱，保证了实验的安全性
|

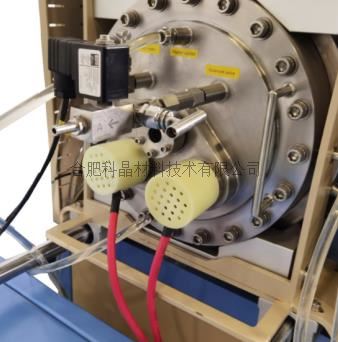

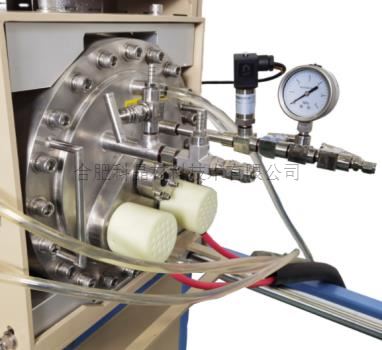

| 法兰 | ·一对不锈钢密封法兰安装在炉管两端，采用紫铜密封圈密封，法兰上含有水管接口，两端法兰和法兰上的水冷罩通过串联的方式与水冷设备连接； ·法兰两端安装了石英观察窗口，可通过激光等原位分析物料在高温高压下的实时状态（安装石英窗口后，腔体内压力不得超过4MPa） ·石英观察窗口尺寸：φ20*35mm ·腔体内的加热线从法兰两端引出，连接在法兰的电极柱上，外部安装有利用绝缘材料做成的防护罩。 ·左端法兰上的一个黄铜材质的接口为进气口（高压进气口），通过高压软管与气源连接，进气口通过一个不锈钢针阀控制气体的通断； 安装了一个自动排气口，排气口上安装有电磁阀，当炉管内气压达到上限压力时，安全阀自动打开排气。 ·右端法兰上安装可一个高温型的压力变送器（测量范围为10MPa或100bar），炉管内压力值显示在控制界面上，便于读数； 一个双卡套接头作为进气口使用，并通过一个不锈钢针阀控制出气的通断（低/常压使用或洗气可从此进气口进气）； 安装了一个比例卸荷阀，在电磁阀损坏的情况下，炉管内压力超过上限压力时，阀自动打开排气，起到了二次保护的作用； 一个宝塔嘴接头作为出气口使用，一个不锈钢针阀控制出气的通断； 安装了一个量程为0-6MPa的机械压力表用于观察腔室内压力
|
| 温控系统 | ·包含一款858型温度控制器 ·PID自动控温系统 ·智能化50段可编程控制 ·内置过热保护和热电偶故障报警 ·控温精度：±1℃ ·默认DB9 PC通信连接端口 ·系统包含两根二级精度的 B 型热电偶，用于测量和监测炉子温度 |

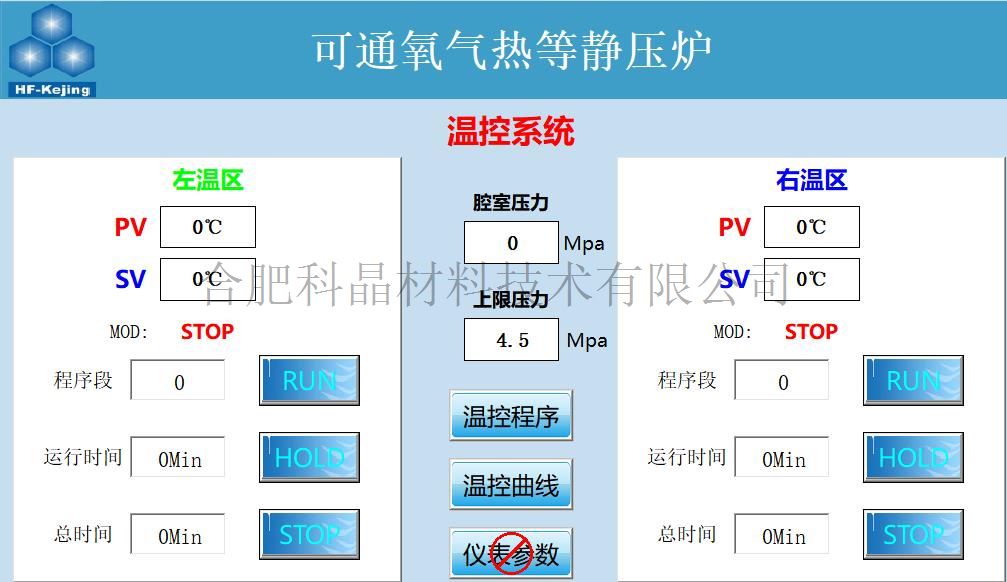

| 控制系统 | ·设备的升温程序、压力上下限的设定、气体的流量等都集中在一个7英寸的触摸屏上，操作简单方便，读数精准快捷
|
| 真空系统 | ·型号：VRD-24 ·电源：AC 220V 50/60HZ ·功率：1100W ·抽速：6.6L/S ·极限真空度：4×10-1Pa（不带负载） ·实际压强：≤5 Pa（带上炉管和密封法兰，冷态下机械泵抽20分钟） ·如果想要获得更高的真空度（10-5torr或更高）可选购国产或进口高真空机组
|
| 水冷系统 | ·设备配置了一台水冷机，用于对不锈钢腔室和法兰进行水冷保护； ·型号：KJ-6300 ·输入电压：220-240V 50HZ ·输入电流：3.4-18.1A ·最大功率：2.64KW ·水箱容量：40L ·最大量程：75L/min |

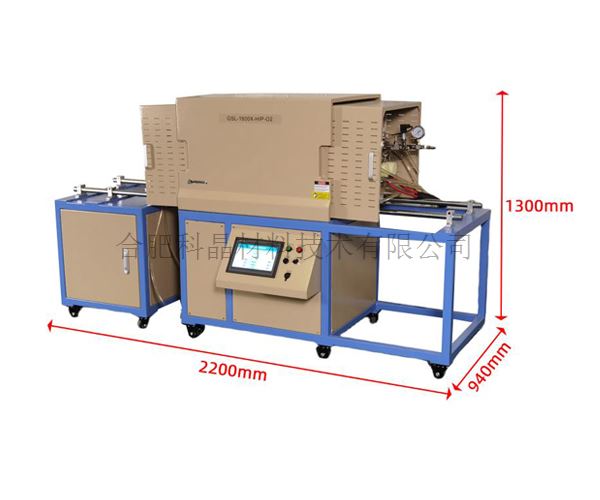

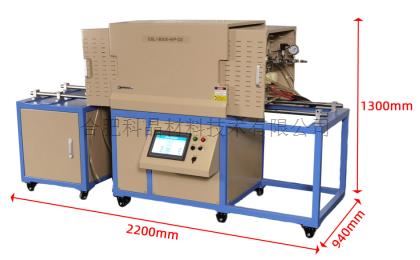

| 设备的外形尺寸 | ·约2200mm（L）*940mm（W）*1300mm（H）
|
| 重量 | ·约780KG |
| 质保 | ·一年保质期，终身维护（密封圈、炉管、坩埚等易损耗件除外） |
| 视频 |
展示视频 操作视频 |
注意事项 | ·使用前请先放入管堵。 ·设备使用的气瓶请靠墙放置，并固定住。 ·该设备可正常烧制到1600℃，最高压力为4 MPa，请不要过温或过压使用。 ·不得通氯化物、硫化物等易腐蚀的气体，否则容易损坏法兰等不锈钢材质的配件。 ·炉子升温操作前请确保打开水冷机！！！ ·炉内温度变成常温后方可打开法兰。此时样品温度仍可能较高，请注意佩带手套或其他工具进行取料操作。 ·我们不建议客户使用易燃易爆和有毒的气体，如果客户工艺原因确实需要使用易燃易爆和有毒气体，请客户自行做好相关防护和防爆措施。由于使用易燃易爆和有毒气体而造成的相关问题，本公司概不负责。 ·由于氧化铝管制作工艺的原因，炉管在烧结过程中会存在断管的风险，这是无法完全避免的，请客户知晓。 |
