| 产品特点 | ·炉膛内部采用五面加热（左、右、门、后和底部），恒温区（±5℃）可达400mm*400mm*400mm ·采用双层壳体结构，并带有风冷和水冷系统，外壳温度≤60℃ ·带有主动氢气安全控制系统。（如果出气端燃烧氢气的火焰，在仪器工作状态时熄灭，并多次重复点燃仍未点燃后，进气阀将自动关闭，并提示报警） ·装有压力传感器，腔体可以烧结过程保持恒压 ·安装机械防爆阀，压力超过0.03MPa时防爆阀启动，保证安全 ·设备为真空系统/供气系统/排气点火系统/安全系统的集成式烧结设备 |

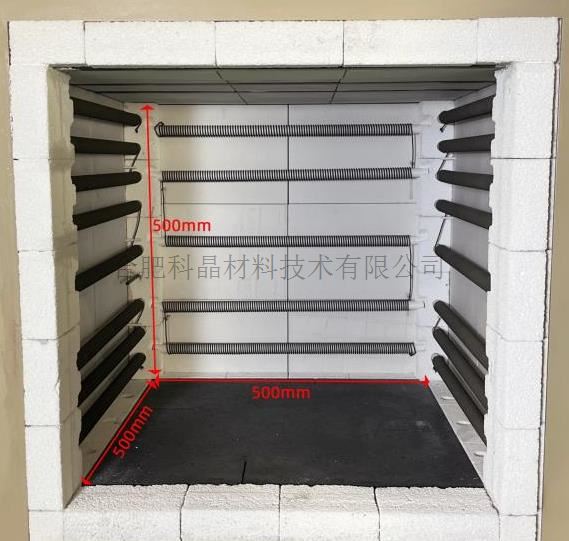

| 加热炉基本参数 | ·电源：AC380V/50HZ 三相 ·功率：15KW ·最高加热温度：1200℃ (＜30min)） ·额定温度：1100℃ ·推荐升温速率：≤10℃/min ·加热元件：电阻丝（FeCrAlMo），国产 ·热电偶：两路集成型K型热电偶，（品牌：OMEGA） 一根用于测温，一根用于巡检 ·加热区尺寸：500mm*500mm*500mm（长*宽*高） 恒温区：400mm*400mm*400mm（±5℃） 注：由于测量条件会有变化，恒温区参数仅供参考 最大承载重量：100kg
|
| 压力控制及供气参数 | 供气控制参数 ·两个大量程浮子流量计(N2:0.8~8L/min,H2:0.8~8L/ min)安装在炉前面板，分别独立控制两路气体流量，可一路用于工作气一路用于洗炉用气 ·例如在通入H2气体之前，请先通一路惰性气体进行洗气。另一路专门控制氢气流量 ·炉内进气位于炉内前门下部部左右两侧，出气口位于炉内后端顶部 压力控制参数 ·安装有压力传感器和压力控制器 ·内部程序设置的压力阈值范围（0.1Mpa-0.12Mpa），在读取箱体内实施压力，控制进气和出气阀,可进行高、低压保护并实现恒压控制烧结 ·示意图
|
| 真空配置及管路参数 | 真空泵 ·安装在炉体底部用于抽真空清洗炉膛 ·功率：550W ·电源：220V 50HZ ·抽气速率：3L/S ·电机转速：1450rpm ·出气口标配油雾过滤器， 真空管路及阀门 ·管路采用真空波纹管进行真空管路连接，接口形式为KF40 ·真空阀门采用电动真空挡板阀 |

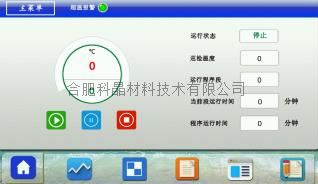

| 温控系统 | ·温控界面采用一块7寸的触碰屏控制，集成了设定显示温度功能，并带有记录温度曲线功能 ·温控界面系统安装在炉体左边,符合人体操作的多轴伸缩外挂固定方式 ·采用PID方式调节温度，可设置50段升降温程序 ·设置有断偶和过温保护 ·内置过热报警和热电偶故障报警 ·恒温控温精度：±1℃ ·采用双K型热偶测量和控制温度 ·安装有RS485接口，可选购电脑温度控制软件(用于858P系列控制器)用于控制升温曲线和导出数据
|

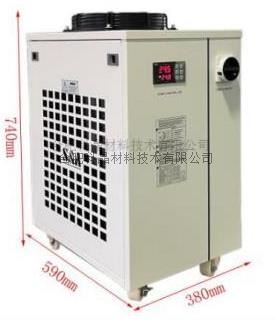

| 水冷机（选配） | ·水冷机外置，用于冷却门和炉顶密封圈 ·电源：AC220V 50HZ （加热炉主体提供三孔电源） ·功率：1.7KW ·压缩机功率：0.6KW ·冷却剂：R22/R410-a（650g） ·工作电流：0.7-8A ·温度控制：5~30℃ ·温度精度：±0.3℃ ·换热器：不锈钢 ·制冷量：6274Btu/h ·水箱容量：10L ·出入水口：外径10mm铜咀 ·最大流量：16L/mi ·外形尺寸：长590mm*宽380mm*高740mm（长度包含过滤器长度）
|
| 坩埚（选配） | ·我司有配合该炉使用的各种坩埚匣钵 ·例如：
·匣钵尺寸：167*167*81mm ·材质：刚玉莫来石 ·耐温度：1600度 ·可以根据客户的要求有偿的提供各种尺寸、材质的坩埚匣钵 |
| 氢气探测器（选配） | 我们有两套氢气探测器可供您选择： ·一套为固定式，安装在固定支架上面，可以实时监测设备氢气的泄漏情况； ·一套为便携式，可以随时对设备各个接口的泄露进行监测。 ·氢气监测范围：1-1000ppm ·工作温度：-20℃——60℃ ·报警点设置：氢气报警器设置有两个报警，第一级的报警点50ppm，一旦探测到氢气浓度达到此值时，氢气报警器将发出蜂鸣报警声，提醒客户检查泄露点。第二级的报警点为100ppm，一旦探测到氢气浓度到达此值时，系统自动关闭氢气进气阀。
|

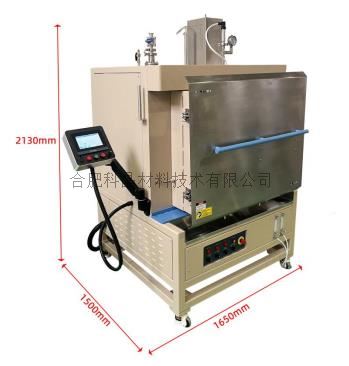

| 外型尺寸 | ·1650mm*1500mm*2130mm
|
| 重量 | ·约950KG |
| 配电要求 | ·三相AC380V/50Hz 40A |
| 认证 | ·通过CE认证 ·若客户出认证费用，本公司保证单台设备通过德国TUV认证或CAS认证
|
| 质保 | ·1年（不包含耐火材料，垫块，加热元件，热电偶等损耗件） |

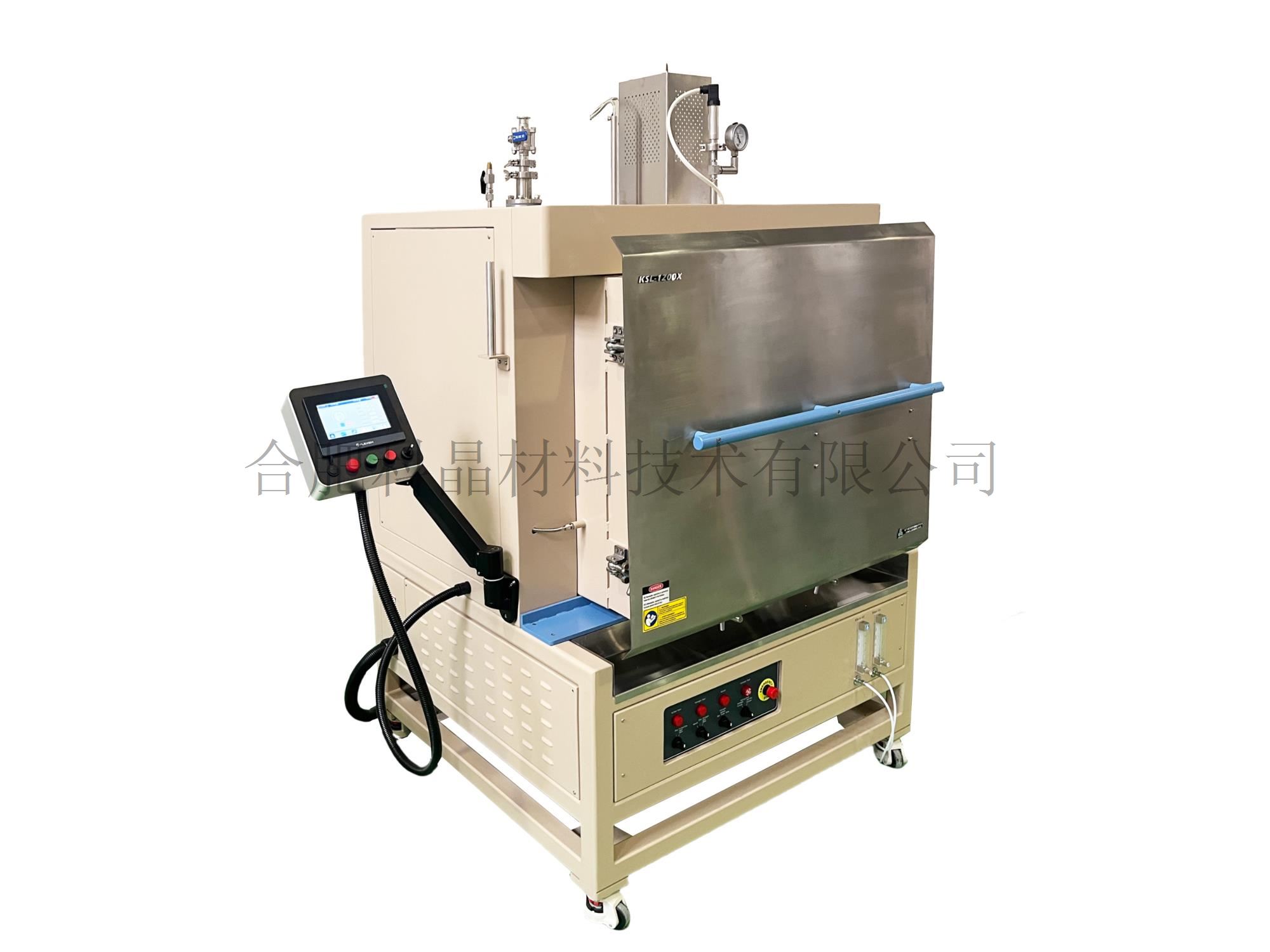

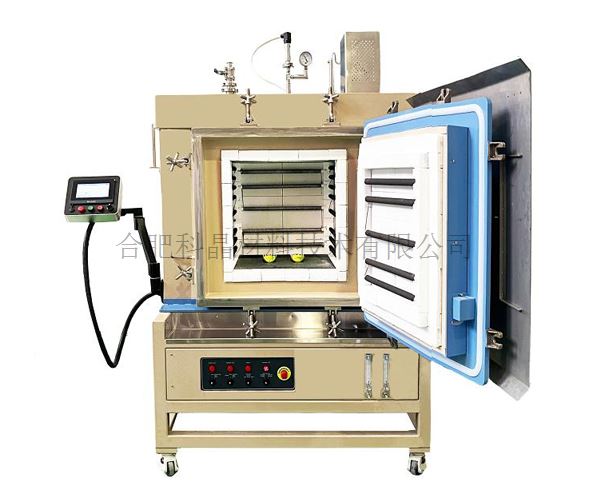

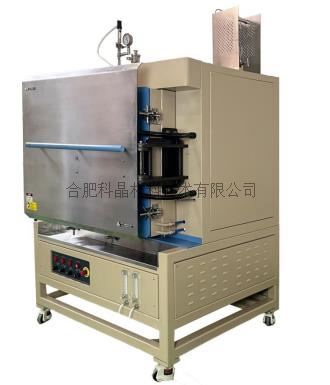

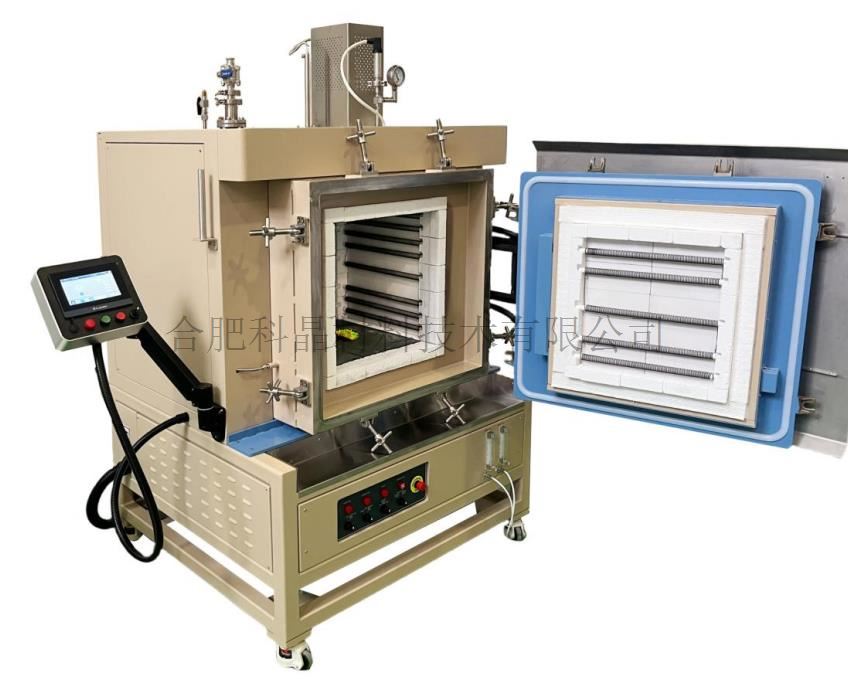

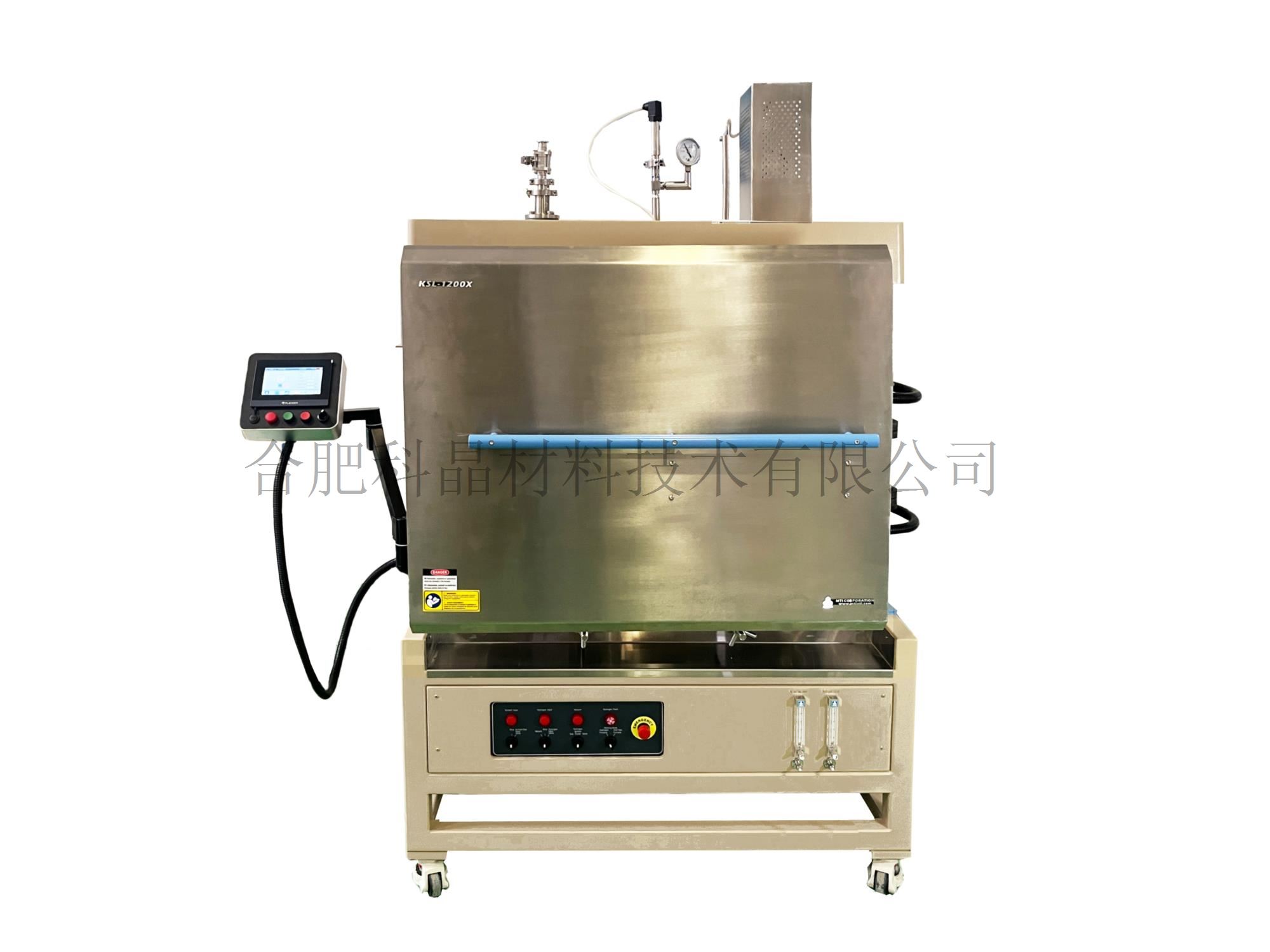

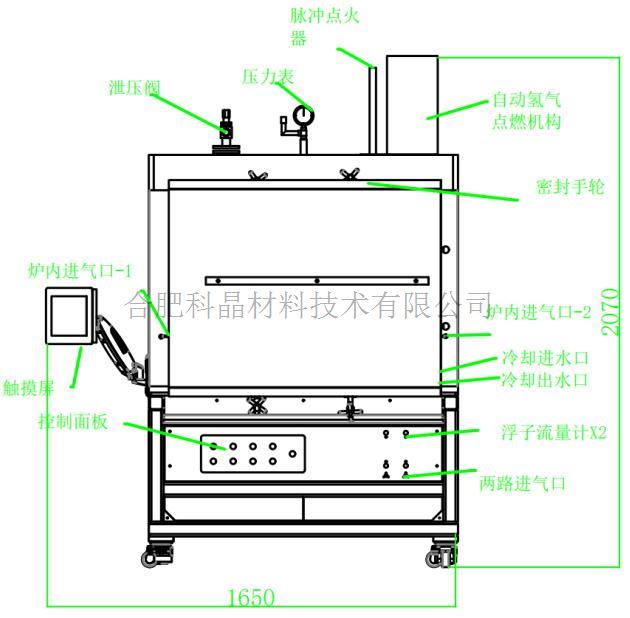

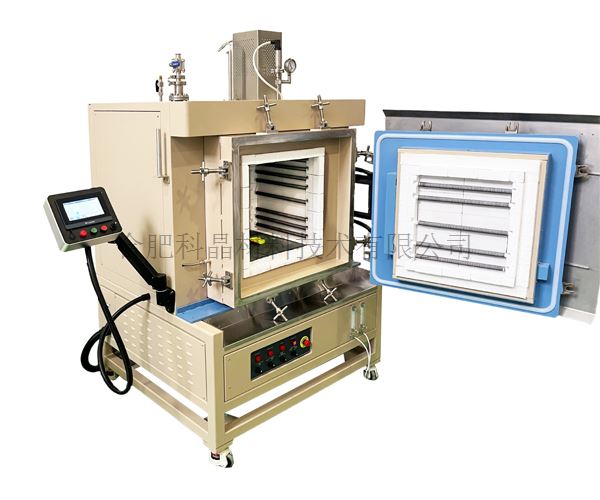

| 设备照片 |
|
| 注意事项 | ·为了保持炉子组件的使用寿命，我们建议加热速率不超过10°C /min。冷却速度也不得超过10°C /min ·禁止在炉膛内烧结易燃、易爆、有毒和腐蚀性物质，如果客户工艺原因确实需要使用易燃、易爆、有毒和腐蚀性物质，请客户自行做好相关防护和防爆措施。由于使用易燃、易爆、有毒和腐蚀性物质造成的相关问题，本公司概不负责 ·该气氛炉，在不使用氢气的情况下，不可在对氧极度敏感的材料使用，因为特殊的保温体在高温下会有一定量的氧气释放， |

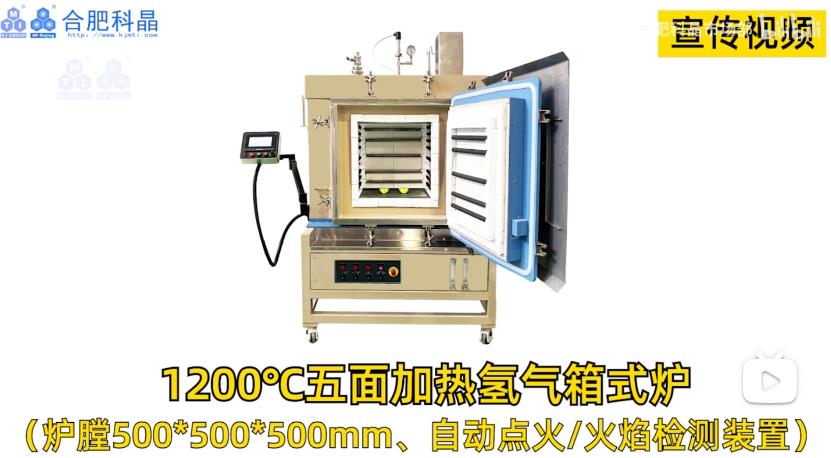

| 视频 |

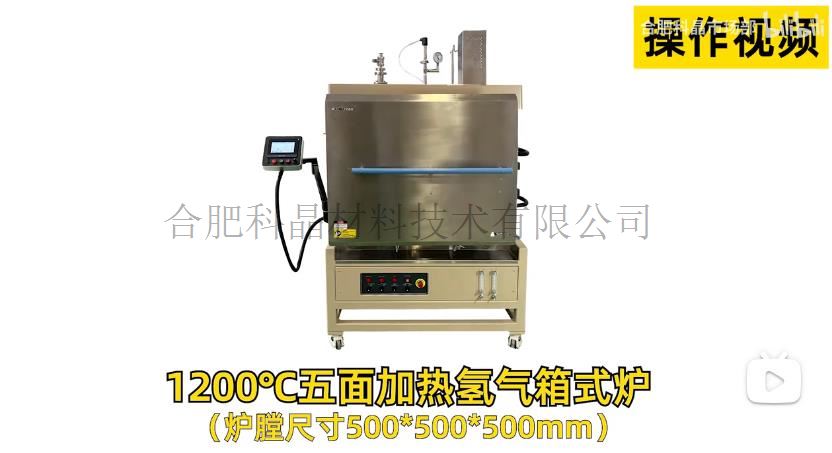

操作视频 |
