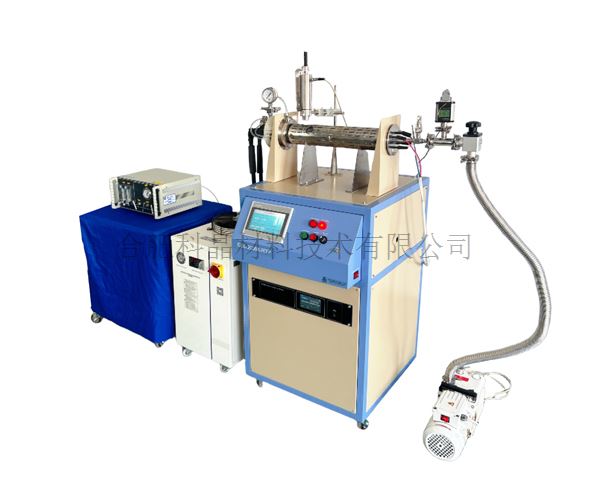

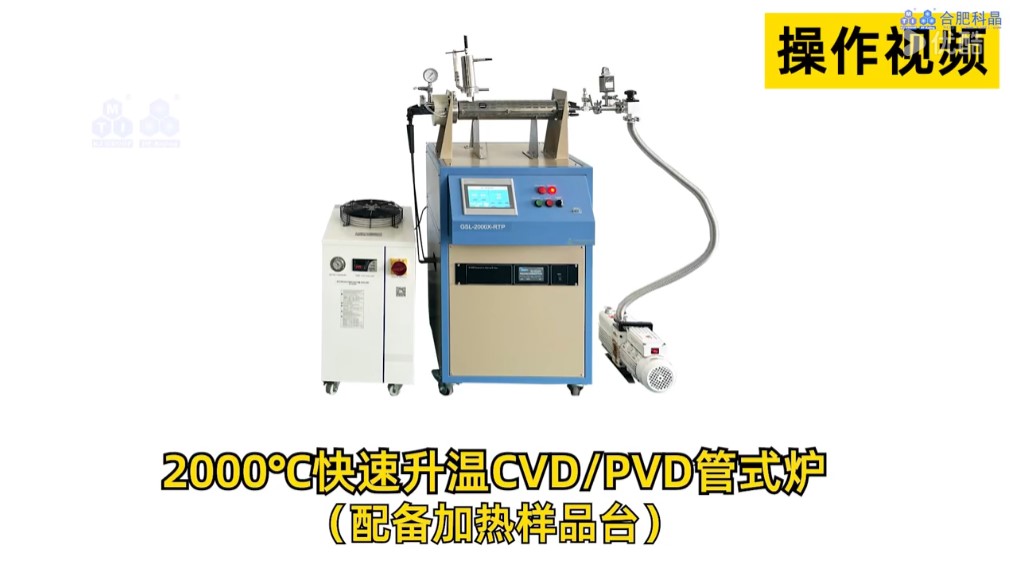

2000℃快速升温CVD/PVD管式炉( 配备加热样品台)
型号:
GSL-2000X-RTP
产品概述:
GSL-2000X-RTP是一款桌面式快速加热CVD系统,采用钨舟对物料进行加热,最快升温速率可以达到100℃/s,最高加热温度2000℃。同时配备一个样品加热平台,最高加热温度800℃,可设置30段程序控温,控温精度±1℃。可以实现对物料的快速加热和沉积。
免责声明: 本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅用于宣传用途,仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差,请勿复制或者截图。如果您对参数有异议,或者想了解产品详细信息及更多参数,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,请勿将此参数用于招标文件或者合同,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您谅解。 如果您需要下载产品的电子版技术文档,说明书(在线阅览),装箱单,与售后安装条件等文件,请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户,购买前请与工作人员沟通,以免给您带来不便。

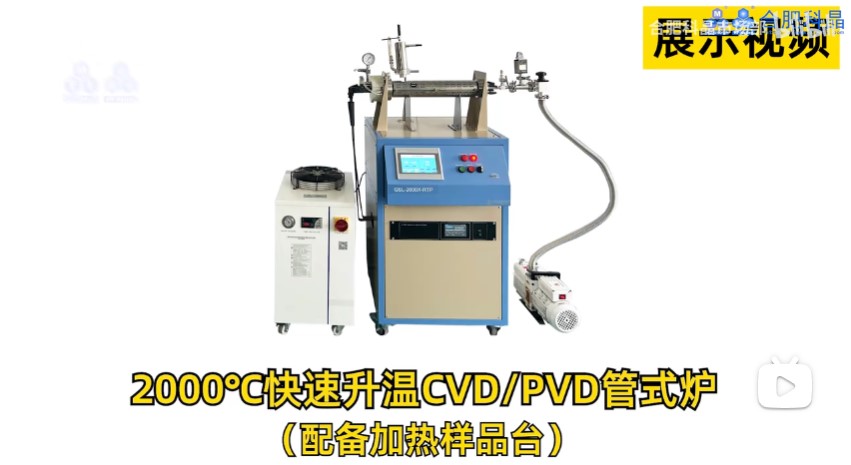

技术参数产品视频实验案例警示/应用提示配件详情
设备名称型号

·2000℃快速升温CVD/PVD管式炉( 配备加热样品台)  GSL-2000X-RTP


基本参数

·电源:AC 220V 50HZ

·功率:1.5KW

·最高加热温度: 蒸发舟:2000℃(≤10s)

           样品台:800℃(≤30min);连续工作温度:700℃

·推荐升温速率: 样品台:≤30℃/min

           蒸发舟:≤100℃/s


样品加热平台和物料蒸发舟

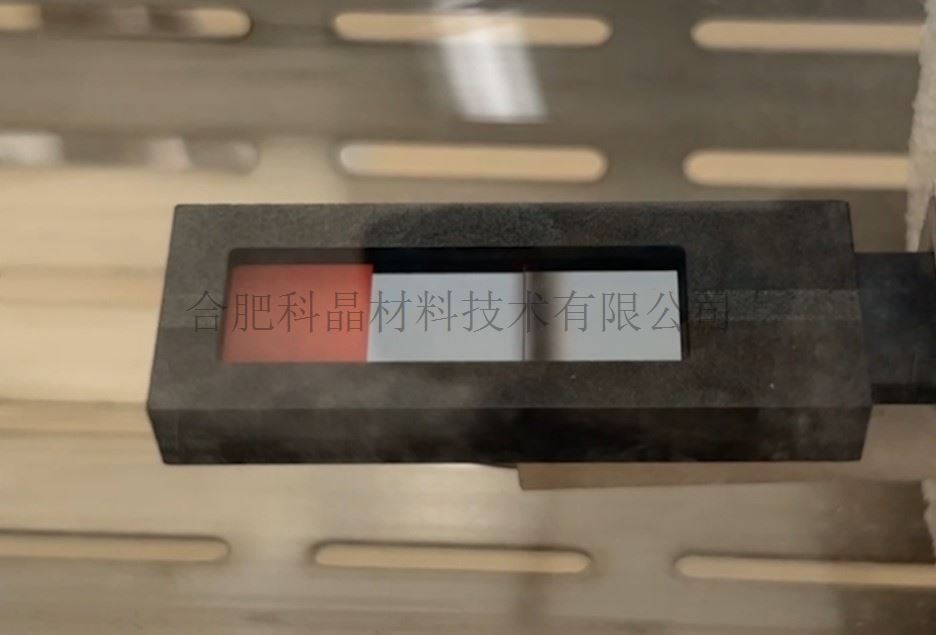

样品加热平台:

· 氮化硅陶瓷片作为加热元件,尺寸:52*12*4mm(可放置10*10mm的基片3片,其他尺寸可定制,)

陶瓷片底部有一个K型热电偶,用于测量温度;

·采用PID方式控制温度

·可设置50段温度段

·带有超温和断热电偶保护

·控温精度:±1℃

·样品台最高加热温度:800℃(≤30min),连续工作温度:700℃

屏幕截图 2024-09-02 141143.jpg

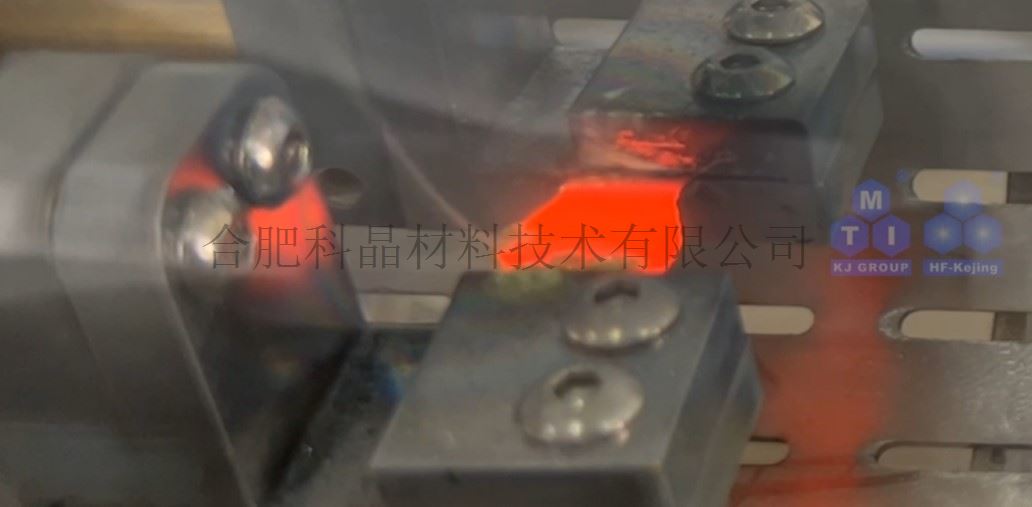

物料蒸发舟:

·采用钨舟(蒸发舟)作为加热元件,可以实现快速加热,测温采用红外测温的方式,最快升温速率可达100℃/S;放置物料钨舟容积:0.15ml(直径φ10mm*深度3mm)

屏幕截图 2024-09-02 141305.jpg  屏幕截图 2024-09-02 141327.jpg

·最高加热温度:真空状态下 2000℃(≤10s)

·蒸发舟加热系统有两种加热方式,一种是连续加热方式,一种是脉冲加热方式。

屏幕截图 2024-09-02 141501.jpg

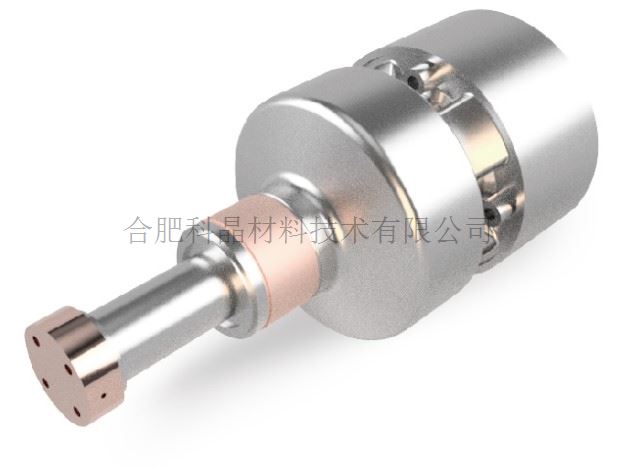

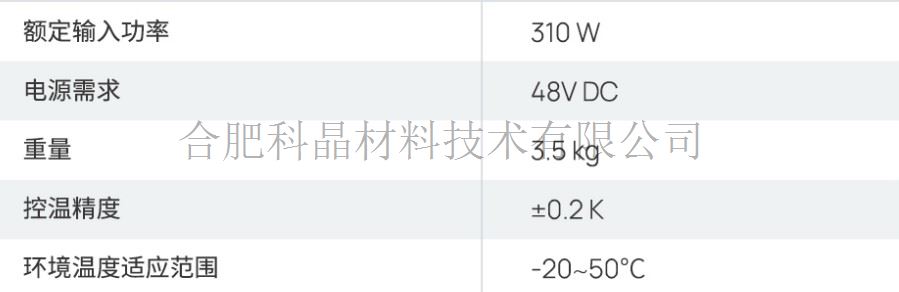

样品制冷平台 (选配)

·可根据客户制备工艺不同,选配样品制冷平台。

屏幕截图 2024-09-02 141617.jpg  屏幕截图 2024-09-02 141643.jpg

·制冷样品台可放置样品尺寸:≤φ20*5mm

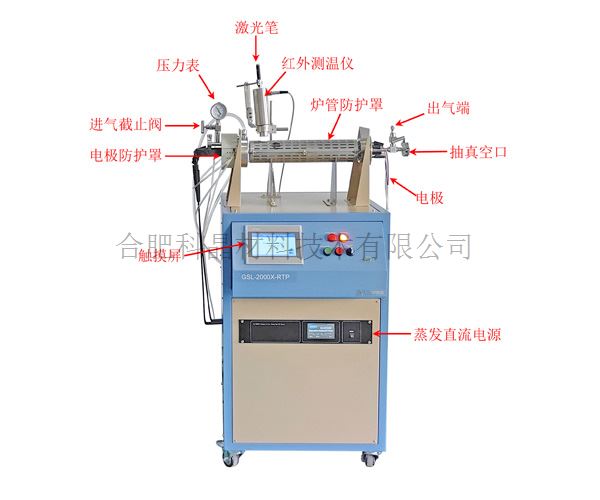

炉管与法兰

·炉管材质:高纯石英管

·炉管尺寸:外径φ80*内径φ74*长度500mm

·整个炉管包裹在一个不锈钢防护罩内

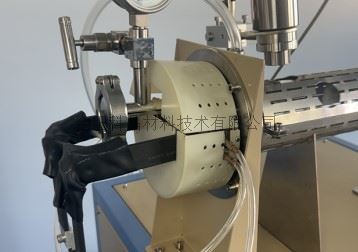

·一对φ80mm的不锈钢密封法兰安装在炉管两端,采用硅胶O型圈密封,左端法兰为水冷法兰,法兰上含有水管接头,通过水管与水冷设备连接。

·左端法兰上的一个φ6.35mm的卡套接头为进气口,一个不锈钢针阀控制进气的通断;安装了一个量程为-0.1-0.15MPa的机械压力表用于观察炉管内压力;一个KF25接口为备用接口。

·左端法兰的电极连接处安装了一个电极防护罩,保证了实验的安全性。

·右端法兰上的一个φ6.35mm的卡套接头为出气口,一个不锈钢针阀控制出气的通断,一个KF25接口上安装了一个不锈钢三通,三通的KF16接口上安装了一个皮拉尼真空计,另一个KF25接口为抽真空接口,通过波纹管和挡板阀与真空系统连接。

·右端法兰上焊接了四根电极线,分别与加热线和热电偶连接,电极延伸到法兰内部与内部的加热线和热电偶连接。

屏幕截图 2024-09-02 141918.jpg  屏幕截图 2024-09-02 141937.jpg

红外测温仪

·测量温度范围:400-2600℃

·测量精度:±0.5%FS

·重复精度:0.2%

·分辨率:0.5℃

·响应时间:<5ms

屏幕截图 2024-09-02 142106.jpg

控制系统

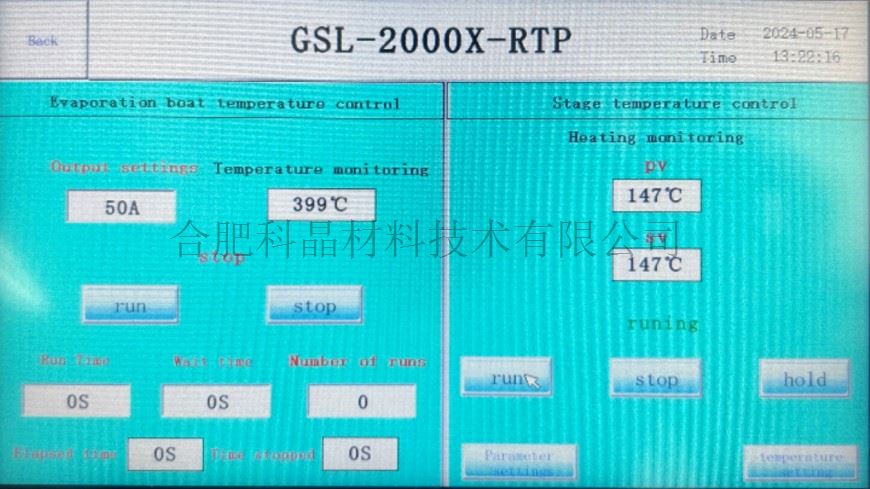

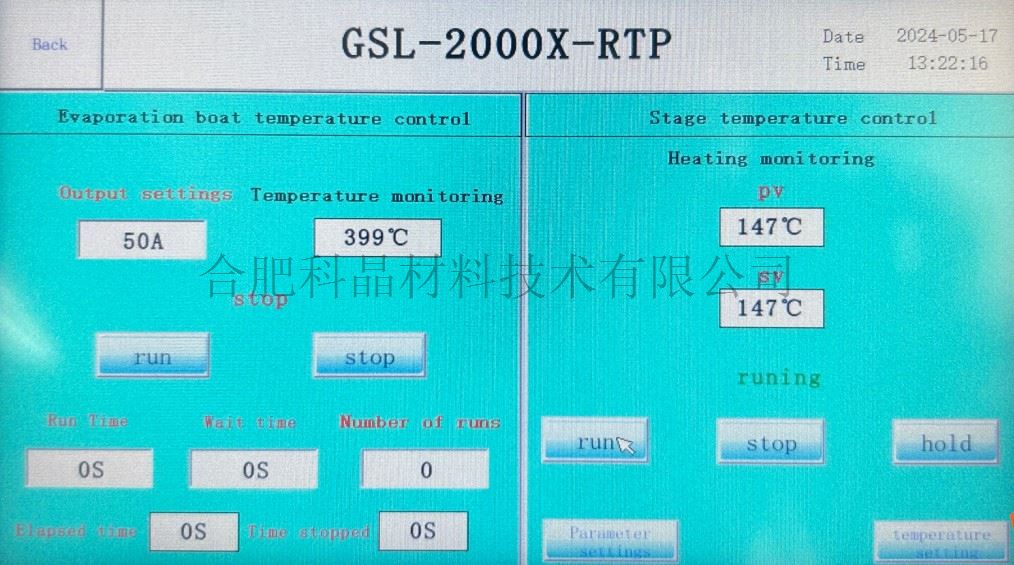

·设备壳体上安装了一个7英寸的触摸屏,蒸发舟的温度控制和样品台的温度控制均可在触摸屏上设置与显示

屏幕截图 2024-09-02 142232.jpg

水冷设备

·电源:AC220V 50HZ

·功率:1.7KW

·工作电流:0.7-8A

·制冷量:6274Btu/h

·水箱容量:10L

·出入水口:外径12mm转接头

·最大流量:16L/min

屏幕截图 2024-09-02 142350.jpg

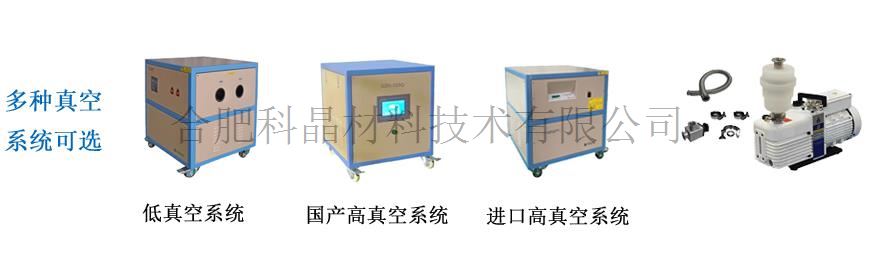

真空系统

·型号:VRD-8

·抽气速率:2.2 L/S

·电机功率:370 W

·极限压强:5×10-1Pa(不带负载)

·实际压强:≤5 Pa(带上炉管和密封法兰,冷态下机械泵抽20分钟)

·如果想要获得更高的真空度(10-5toor or better)可选购国产或进口高真空机组

屏幕截图 2024-09-02 142520.jpg  屏幕截图 2024-09-02 142539.jpg

设备外形尺寸

·600mm(L)*600mm(W)*1300mm(H)

屏幕截图 2024-09-02 142717.jpg

重量

·约90KG


质保

·一年质保期,终生维护

1、耗材部分如加热元件、石英管、样品坩埚等不包含在内

2、因使用腐蚀性气体和酸性气体造成的损害不在保修范围内


使用注意事项

· 炉管内气压不可高于0.02MPa(相对气压);

· 由于气瓶内部气压较高,所以向石英管内通入气体时,气瓶上必须安装减压阀,为了确保安全,建议使用压力低于0.02MPa,建议在本公司选购减压阀,本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全;

· 对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开泄气阀,以防意外发生(如炉管破裂,法兰飞出等)

· 我们不建议客户使用易燃易爆和有毒的气体,如果客户工艺原因确实需要使用易燃易爆和有毒气体,请客户自行做好相关防护和防爆措施。由于使用易燃易爆和有毒气体而造成的相关问题,本公司概不负责。
