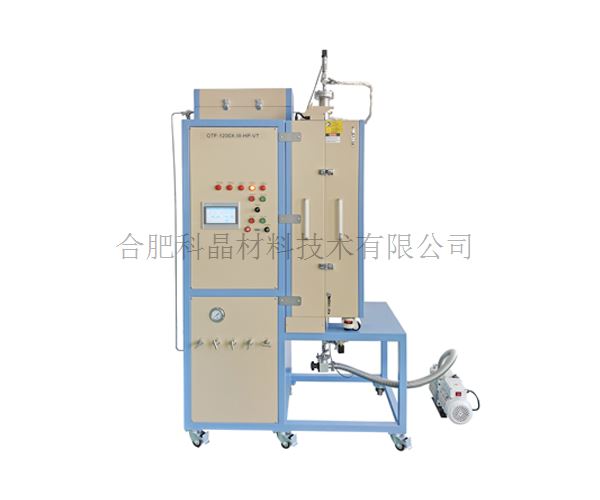

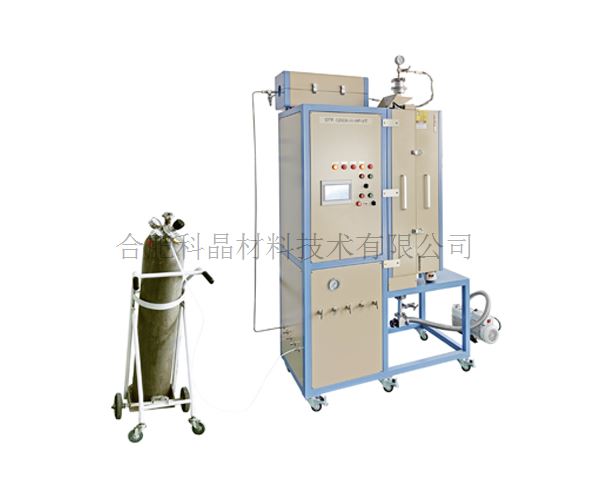

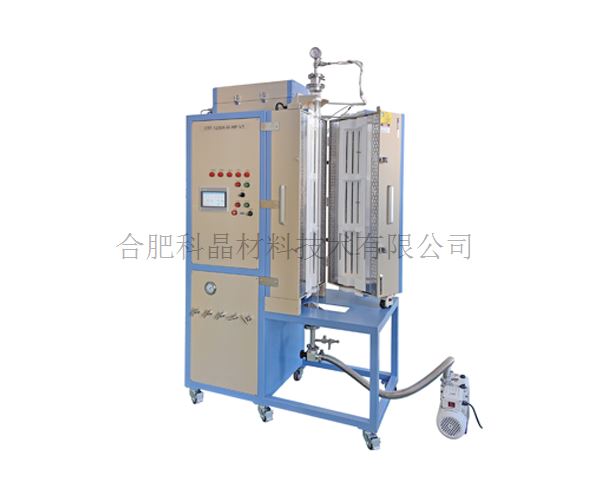

1200℃三温区固定床&流化床系统(CH4重整和反应)
关键字:
催化合成 费托反应 重整制氢 合成气 CO2制油
型号:
OTF-1200X-III-HP-VT
产品概述:
OTF-1200X-III-HP-VT是一款三温区固定床&流化床系统,最高温度1200℃,配置石英和镍基合金钢两种材质的炉管,可实现高碳水比的甲烷重整制氢和干法天然气重整制氢,配置镍基合金钢管,系统最高承受压力可达2.5MPa.
免责声明: 本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅用于宣传用途,仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差,请勿复制或者截图。如果您对参数有异议,或者想了解产品详细信息及更多参数,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,请勿将此参数用于招标文件或者合同,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您谅解。 如果您需要下载产品的电子版技术文档,说明书(在线阅览),装箱单,与售后安装条件等文件,请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户,购买前请与工作人员沟通,以免给您带来不便。

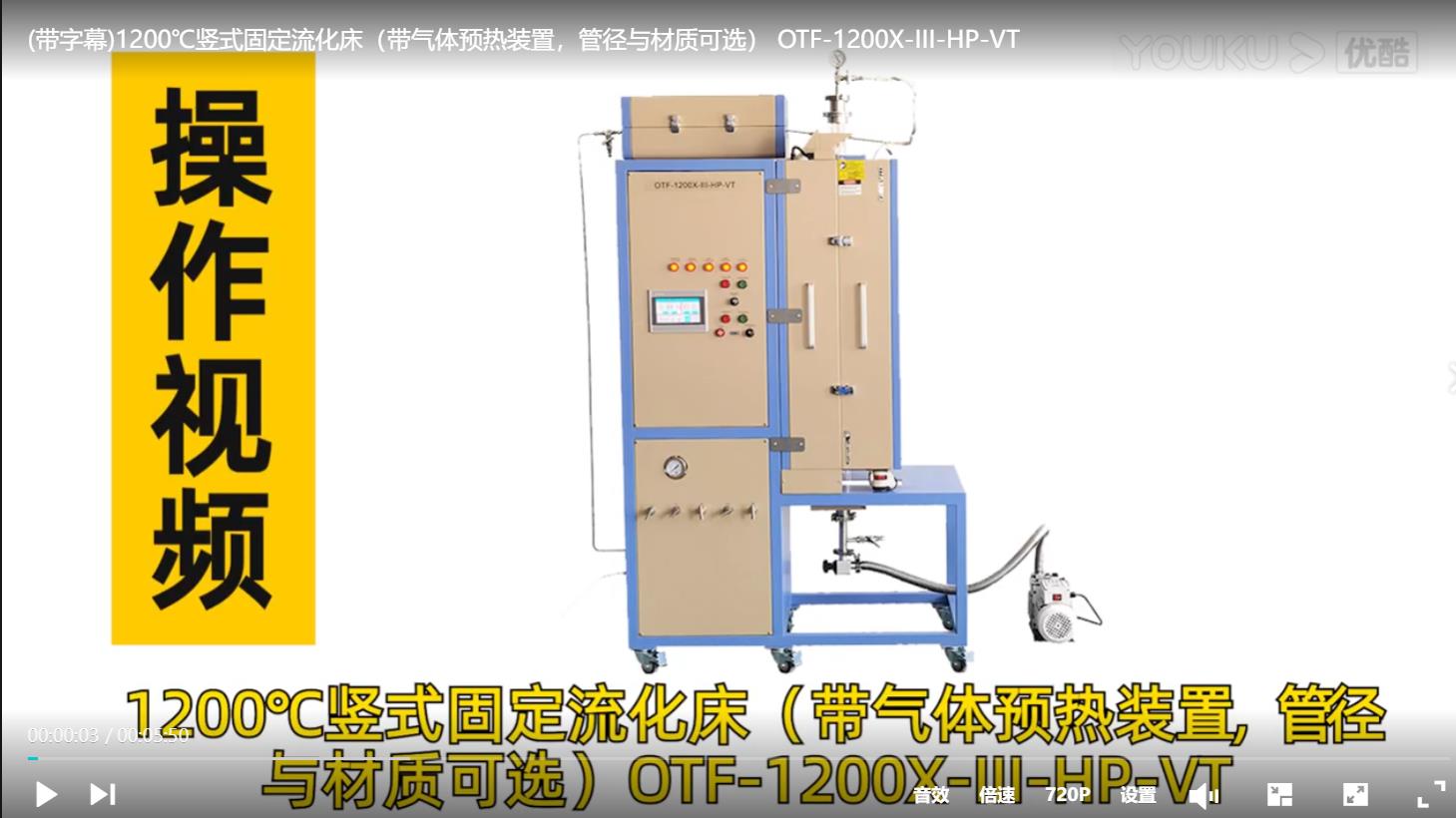

技术参数产品视频实验案例警示/应用提示配件详情
设备名称型号

1200℃三温区固定床&流化床系统(CH4重整和反应)  OTF-1200X-III-HP-VT


高温炉参数

· 电源:AC 380V 50/60HZ

· 功率:10KW

· 最高加热温度:1200℃(<30min)

· 长期使用温度:1100℃

· 加热区尺寸:900mm

· 推荐升温速率:≤10℃/min

· 加热元件:电阻丝

· 热电偶:K型

温控系统:

· 包含三个858型温度控制器;

· PID自动控温系统;

· 智能化50段可编程控制;

· 内置过热保护和热电偶故障报警;

· 控温精度:±1℃;

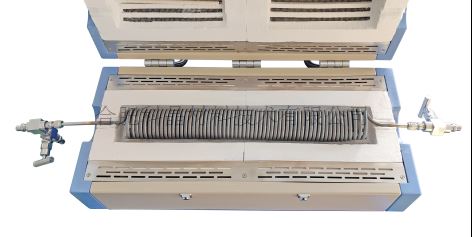

预热炉

· 电源:AC 220V 50HZ

· 功率:2.4KW

· 加热区长度:400mm

· 最高加热温度:700℃,此温度下最大承受压力:≤2.5 MPa

· 加热管长度:φ25*700mm(螺旋形)

· 加热管材质:不锈钢316L

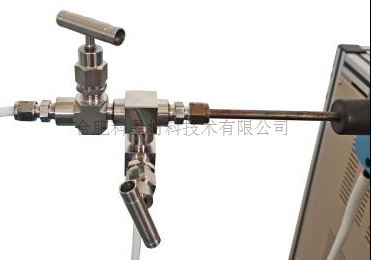

· 通气管左端含的一个φ6.35mm卡套接头为进气口,通过不锈钢管与设备侧面的混气出气口相连接,另一个φ6.35mm的卡套接头为备用进气口,

  一个不锈钢针阀控制进气的通断。

· 通气管出气端通过一个不锈钢气管与设备法兰上的进气口相连,气管外部包裹玻璃纤维加热带,玻璃纤维带最高加热温度200℃;

· 预热炉与加热带均采用PID的方式调节温度,可设置30段升降温程序,控温精度±1℃。

图片3.png 图片4.png

炉管与法兰

· 配有两根炉管和两套法兰

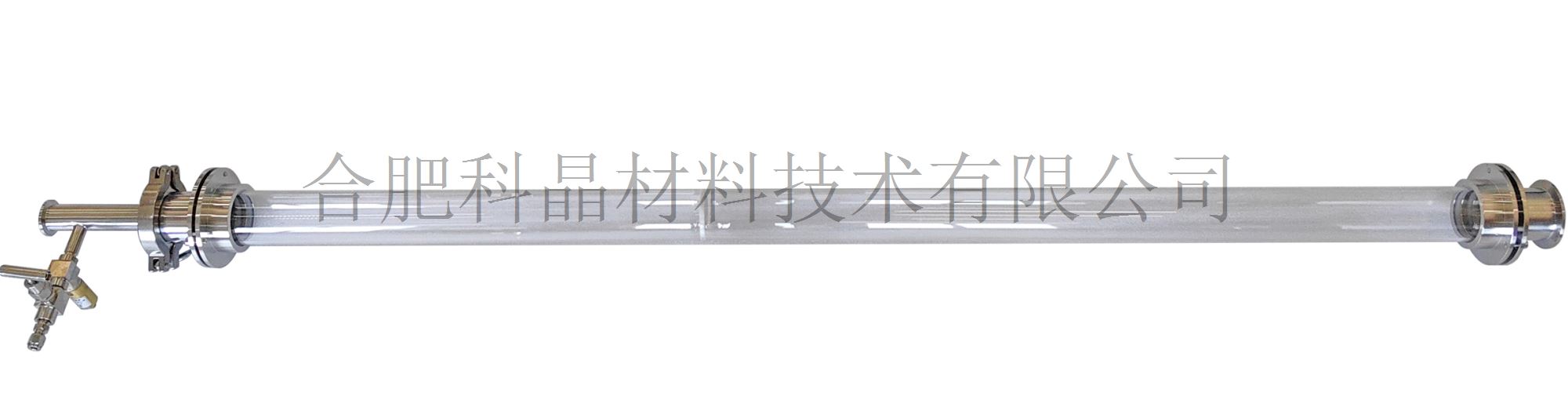

· 炉管1:连熔炉管 尺寸: 外径φ60*内径φ52*1400mm(带漏斗砂芯)


· 炉管2:高温合金钢管,尺寸:外径φ60*内径φ50*长度1400mm,在各个温度段,所能够承受的最大压力

       温度 ≤800℃,压力≤2.5MPa

       温度 ≤900℃,压力≤2Mpa

       温度≤1000℃,压力≤1.5Mpa

       温度≤1100℃,压力≤1Mpa

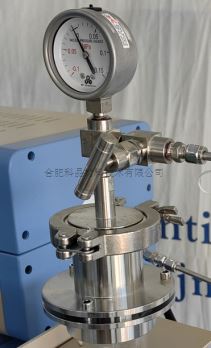

法兰1:

 · 上法兰的一个φ6.35mm的卡套接头为进气口,通过不锈钢管与预热炉的出气口相连接,一个不锈钢针阀控制进气的通断,

  管道上缠绕了玻璃纤维加热带,加热带最高加热温度200℃;安装了一个量程为-0.1-0.15MPa的机械压力表用于观察炉管内压力

 · 下法兰上的一个φ6.35mm的卡套接头为出气口,一个不锈钢针阀控制出气的通断,一个KF25接口为抽真空接口,

 通过手动挡板阀和不锈钢波纹管与真空泵相连接。安装了一个安全泄压阀,当腔室内气压达到上限压力时,安全阀自动打开排气

图片6.png 图片7.png

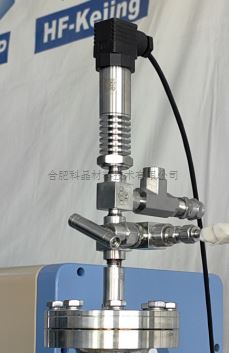

法兰2:

 · 上法兰的一个φ6.35mm的卡套接头为进气口,通过不锈钢管与预热炉的出气口相连接,一个不锈钢针阀控制进气的通断,

  管道上缠绕了玻璃纤维加热带,加热带最高加热温度200℃;安装了一个高温型的压力变送器,使得炉管内压力值显示在触摸屏上,

  便于读数(炉管所能承受最大压力为2.5MPa);安装了一个机械安全阀,在电磁阀损坏的情况下,当炉管内压力超过上限压力时,

  自动打开排气,起到双重保护的作用。

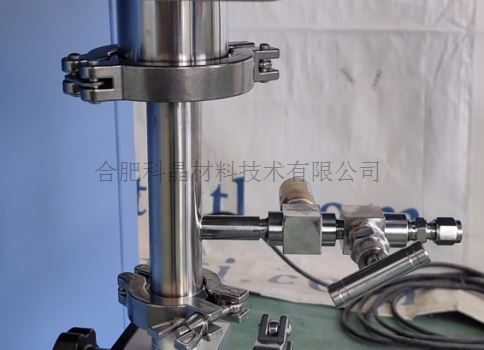

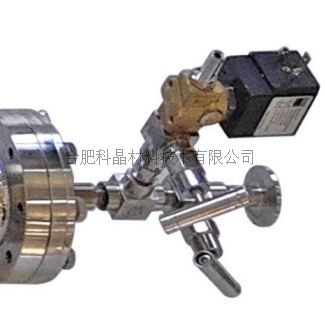

 · 下法兰上的一个φ8的宝塔气嘴作为出气口使用,并通过一个不锈钢针阀手动控制出气的通断,出气口安装了一个电磁阀,

  当炉管内压力达到上限压力时,电磁阀自动打开,气体从出气口排出。一个KF25接口为抽真空接口,一个不锈钢针阀控制抽气的通断

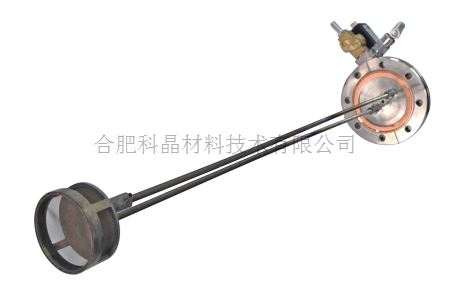

 · 下法兰内部焊接了不锈钢支架,支架上安装了一个不锈钢布风板,布风板目数为:50目(孔径约φ0.3mm)


图片8.png 图片9.png 图片10.png


供气系统

· 型号:GSL-4Z-LCD-HP

· 量程:一路:1-50 SSCM

      二路:1-200 SSCM

      三路:1-1000 SSCM

      四路:1-5000 SSCM

· 精度:±1.5%FS

· 最大压力:2.5MPa

· 内部连接1/4英寸不锈钢管

· 内置不锈钢混气罐


控制系统

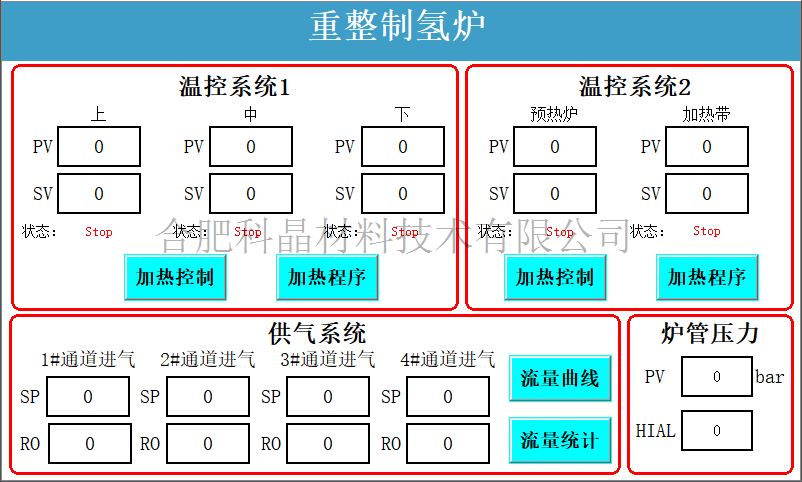

· 设备的升温程序,进气的流量大小、压力的上限值等参数均可在触摸屏上设置与显示。所有操作全部在触摸屏上面实现。


真空系统(选配)

· 型号:VRD-8

· 抽气速率:2.2 L/S

· 电机功率:370 W

· 极限压强:5×10-1Pa(不带负载)


设备外形尺寸

1410mm(L)*700mm(W)*2250mm(H)


重量

约200KG


质保

一年质保期,终生维护

· 特别提示:

    1、耗材部分如加热元件、石英管、镍基合金钢管、样品坩埚等不包含在内

    2、因使用腐蚀性气体和酸性气体造成的损害不在保修范围内





使用注意事项

· 石英管内的气压不可高于0.02MPa;高温合金钢管内气压不可高于2.5MPa;

· 气瓶上必须安装减压阀;

· 对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。

 若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于最大压力时,

 必须立刻打开出气阀,以防意外发生(如炉管破裂,法兰飞出等)

· 我们不建议客户使用易燃易爆和有毒的气体,如果客户工艺原因确实需要使用易燃易爆和有毒气体

 请客户自行做好相关防护和防爆措施。由于使用易燃易爆和有毒气体而造成的相关问题,本公司概不负责。
