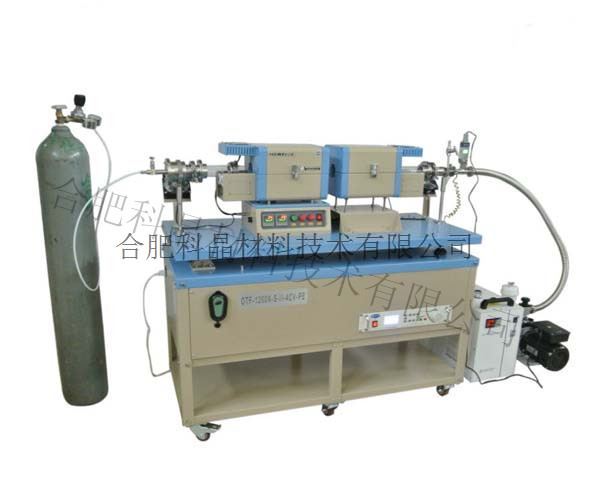

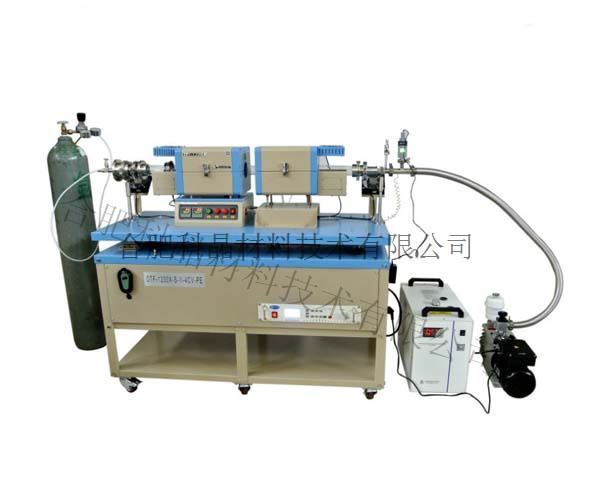

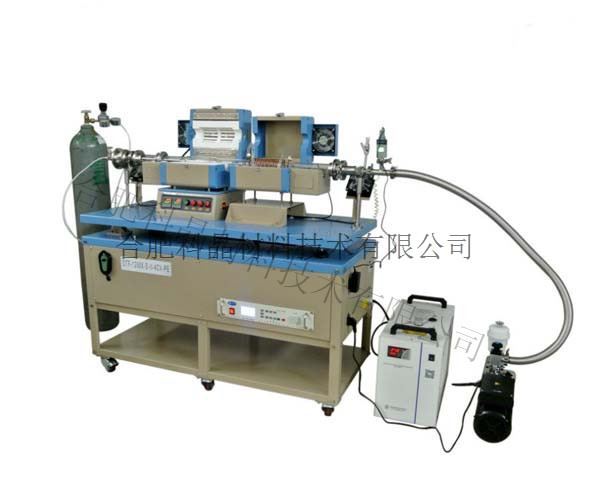

| 设备名称 | ▪ 1200℃等离子增强小型PECVD回转炉系统—OTF-1200X-S-II-R-4CV-PE （2019.11.27—科晶实验室审核） |
||||||||||||||||||||||||||||||||
| 产品提示 | 1、多种配件可选提示 2、特殊设备尺寸设备 3、科晶实验室邀请提示 4、配件妥善保管提示 |
||||||||||||||||||||||||||||||||

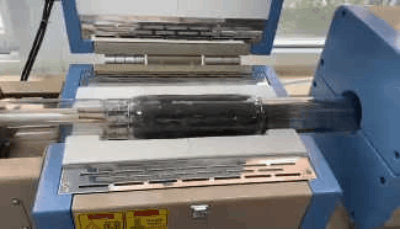

| 展示 |
30ml粉料 |
||||||||||||||||||||||||||||||||
| 产品特点 | ▪ 射频电源可实现等离子增强从而显著降低实验温度； • 齿轮驱动管式炉旋转可有效地提高复合粉末热处理的均匀性； • 4通道质子流量计控制系统可以对气体的输送进行精确的调控； • 炉体开启式设计，以达到对样品快速降温，方便更换炉管。 |
||||||||||||||||||||||||||||||||
| 工作电源 | • 输入电压：AC208-220V，50/60Hz • 总功率：<4KW |
||||||||||||||||||||||||||||||||
| 加热炉参数 | ▪ 最高温度：1100℃（<30min）；连续工作温度：1000℃； ▪ 两个PID温度控制器及50段可编程温控系统，控温精度：±1℃； ▪ 工作电压：110V； ▪ 额定功率：1.5KW； ▪ 回转炉旋转速度：0-5 rpm。 更多参数请联系科晶销售部 |
||||||||||||||||||||||||||||||||

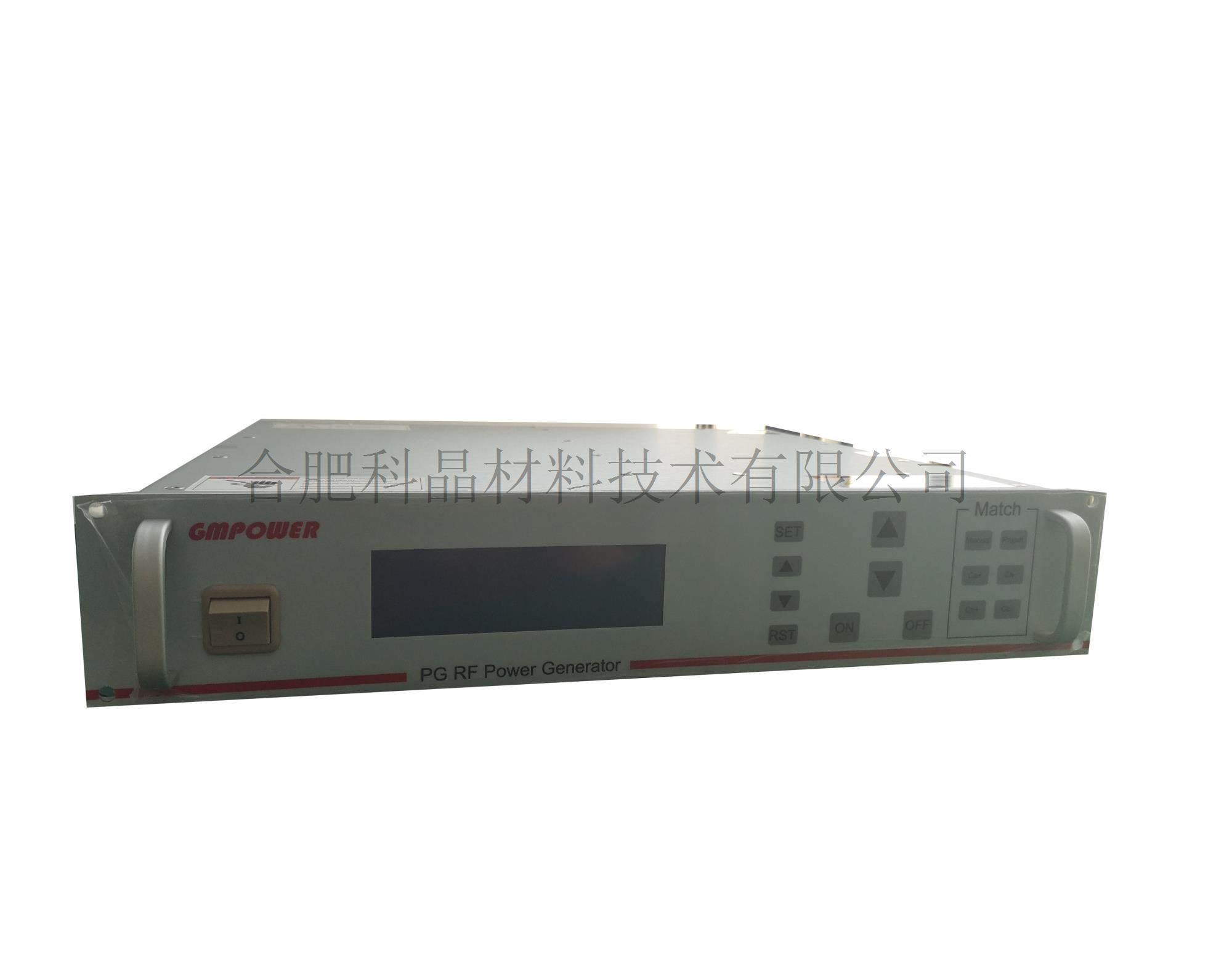

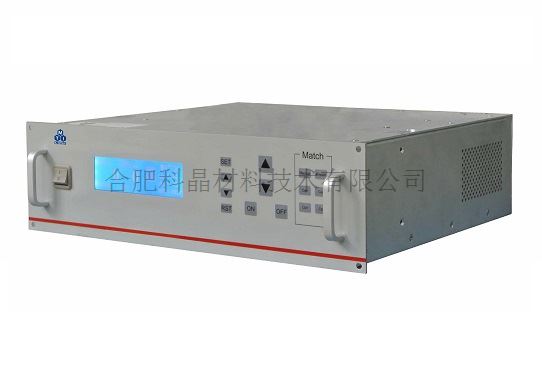

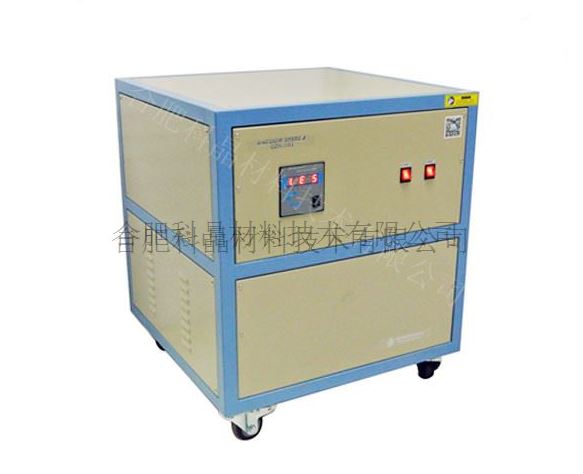

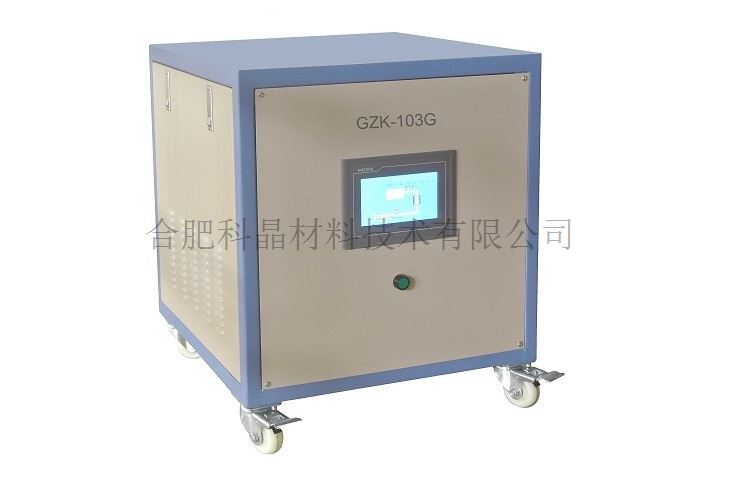

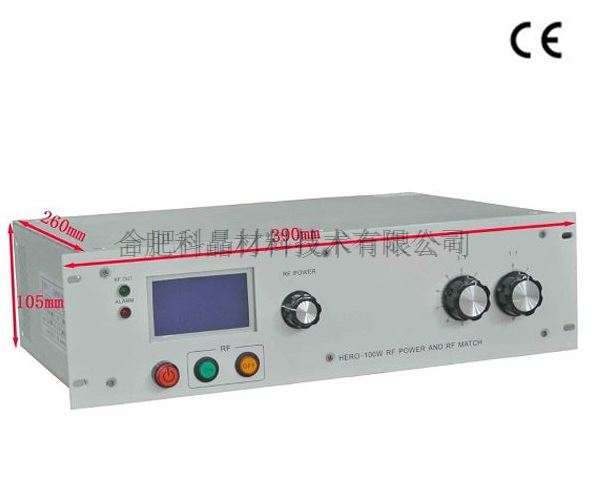

| 射频电源 | ▪ 科晶公司现有不同功率的射频电源可供选择，以满足不同实验条件的需求。
|
||||||||||||||||||||||||||||||||
| 真空系统 | ▪ 采用TRP-12的双旋真空泵； ▪ KF25卡箍及波纹管用于连接管式炉与真空泵； ▪ 真空度可达10-2Torr。 |
||||||||||||||||||||||||||||||||

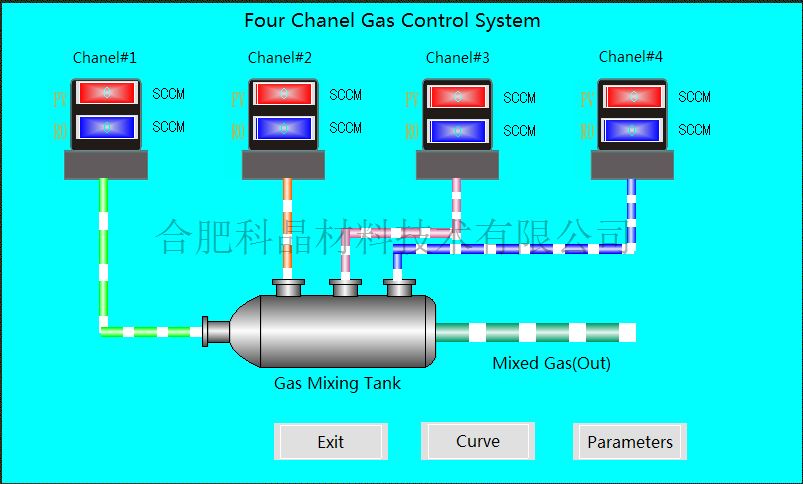

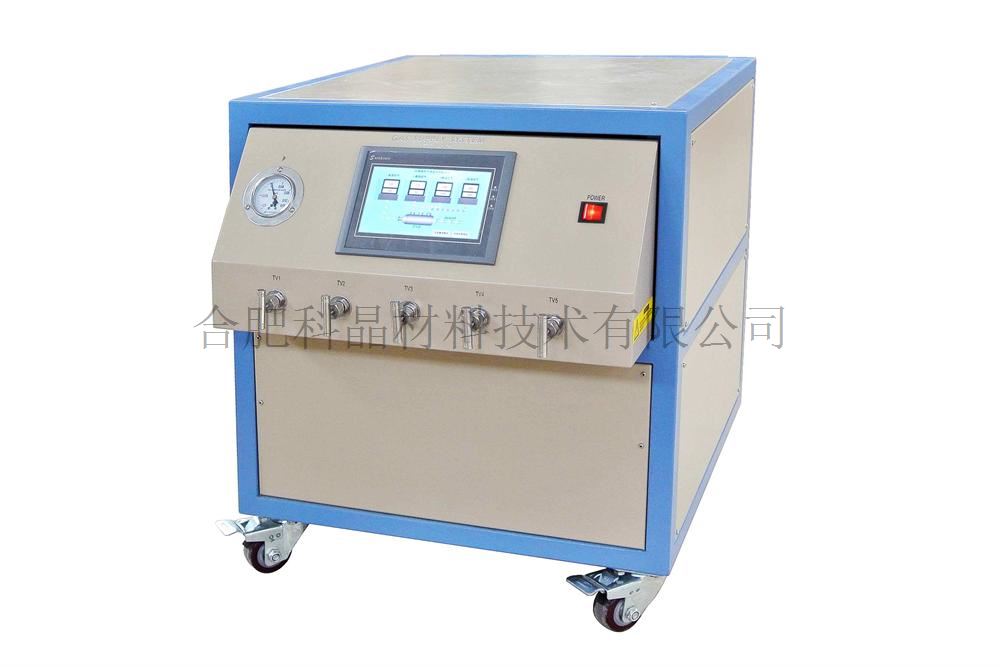

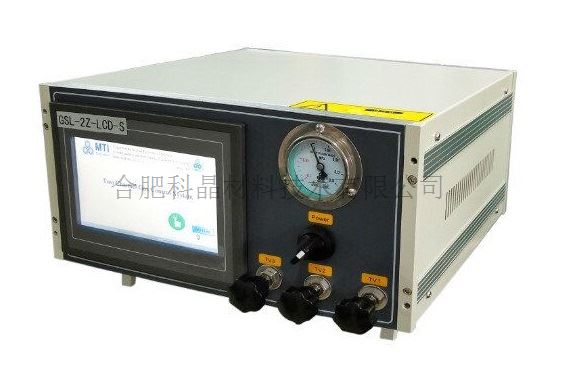

| 供气系统 | ▪ 四通道质子流量计控制系统可实现气体流量的精确控制（精确度：±0.02%）； ▪ 流量范围:
▪ 电压：208-240V， AC， 50/60Hz； ▪ 气体进出口配件：6mm OD的聚四氟管或不锈钢管； ▪ 不锈钢针阀用于手动控制气体进出； ▪ PLC触摸屏可以简便地进行气体流量设置。 |
||||||||||||||||||||||||||||||||

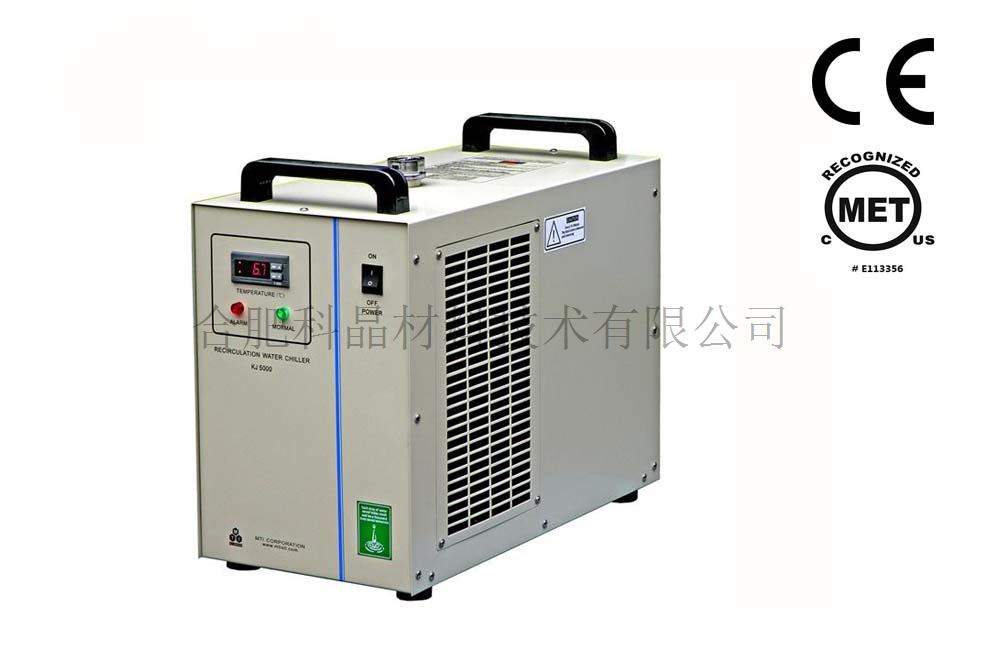

| 循环水冷机 | ▪ 标配KJ-5000循环水冷机，水流速率：16L/min |
||||||||||||||||||||||||||||||||

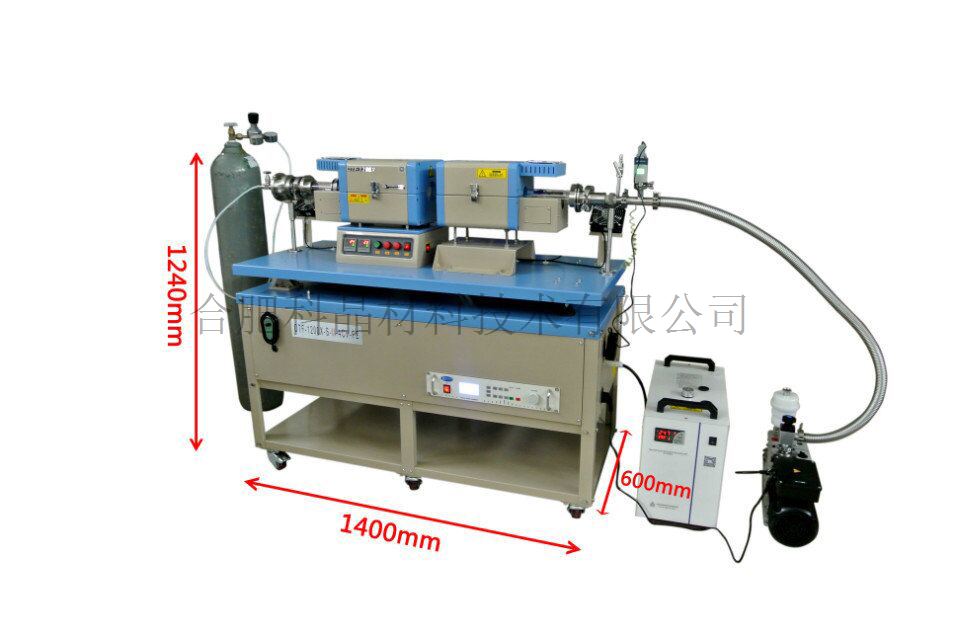

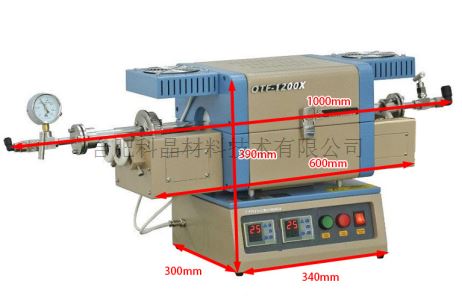

| 产品尺寸和重量 | ▪ 尺寸：1400mm L´600mm W´1240mm H ▪ 净重：90 kg |
||||||||||||||||||||||||||||||||
| 认证 | ▪ 如您另外付费，我们可以保证单台仪器的TUV(UL61010)或CSA 认证 |
||||||||||||||||||||||||||||||||
| 承诺 | ▪ 一年质保期，终身维护（不包括炉管、硅胶密封圈和加热元件） |
科晶应用技术实验室利用PECVD沉积Sb2Se3薄膜，实验结果如下：

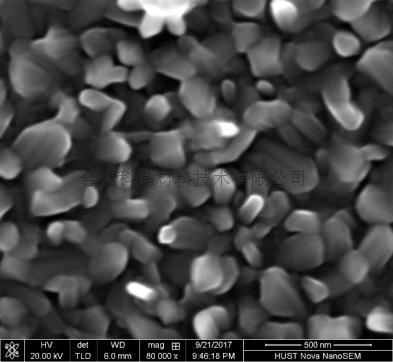

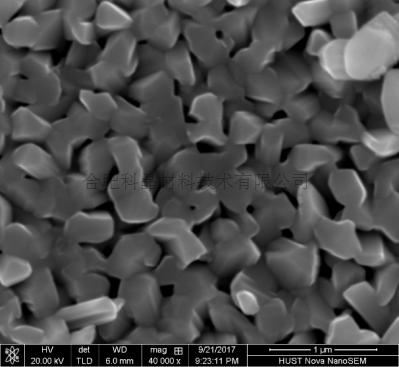

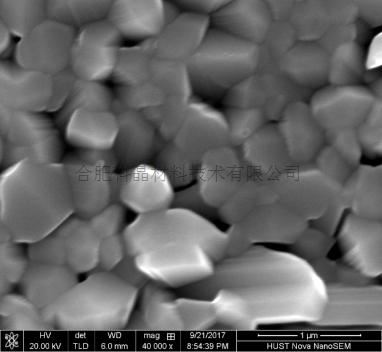

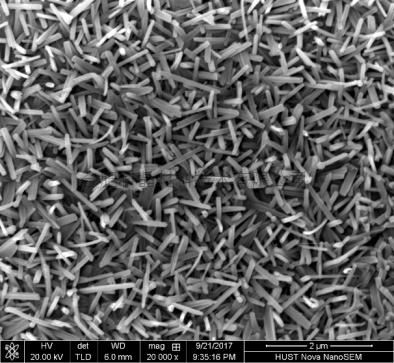

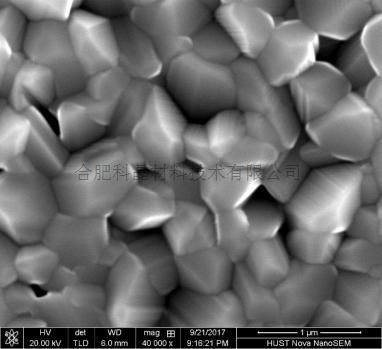

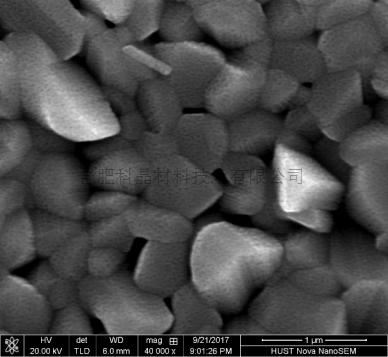

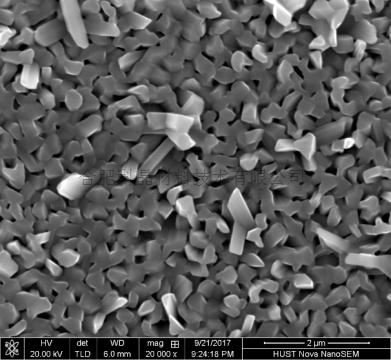

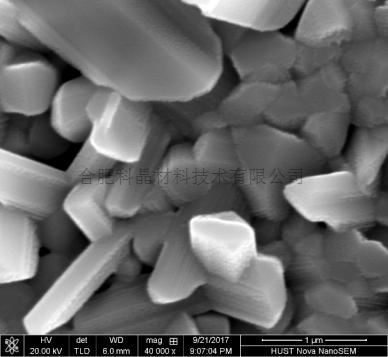

SEM结果 | ||||
Sb (%) | Se(%) | |||
未经任何处理的样品
|  |
| 40.01 | 59.99 |

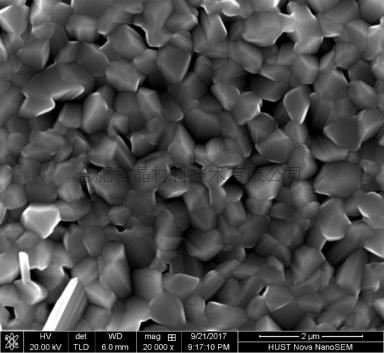

75W等离子体处理5 min
|
|
| 41.04 | 58.96 |

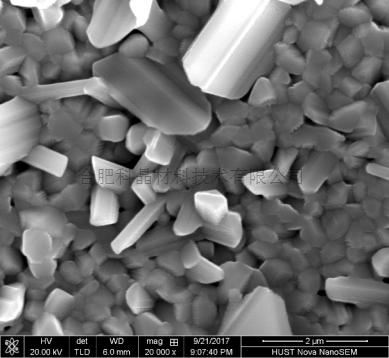

150 W等离子体处理5 min
|
|
| 41.64 | 58.36 |
300 W等离子体处理5 min
|
|
| 41.86 | 58.14 |
小结:
（1）等离子体能改变Sb2Se3薄膜的形貌，同时改变Sb2Se3的组成；
（2）随着射频电源功率的增加，Sb2Se3中的Se百分含量降低。

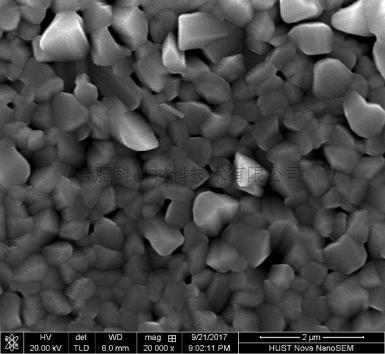

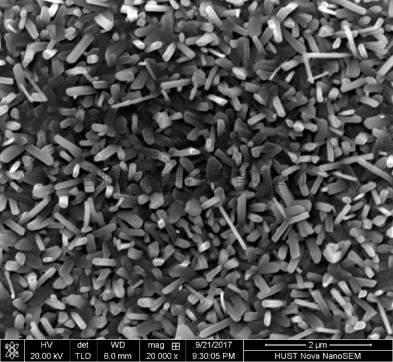

组别 | SEM结果 | 元素百分比 | ||
Sb (%) | Se(%) | |||

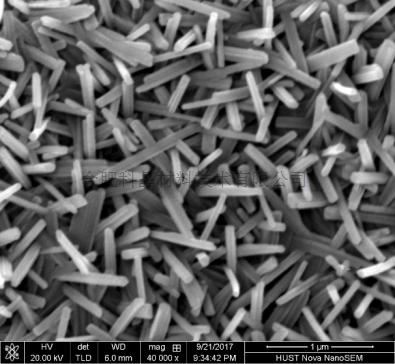

10W、3Pa条件下沉积Sb2Se3
|
|
| 40.01 | 59.99 |

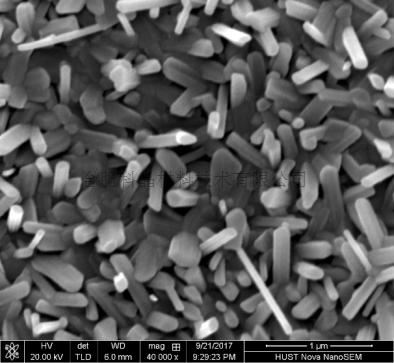

75W、133Pa条件下沉积Sb2Se3
|
|
| 70.28 | 29.72 |
|
|
| 43.13 | 56.87 |
75W、3Pa且补充0.02g SnSe2粉末（10%质量比Sb2Se3）沉积Sb2Se3 |
|
| Sn: 22.78 Sb: 25.77 | 51.44 |
小结:
（1）低功率等离子体条件下可得到近原子比的Sb2Se3；
（2）高压条件下可得到富Sb的Sb2Se3薄膜；
（3）添加Se会破坏PECVD沉积的Sb2Se3的原子比；
（4）当SnSe2质量比为10%时，可以得到Sb：Sn摩尔比接近于1的薄膜，该方法适用于掺杂。

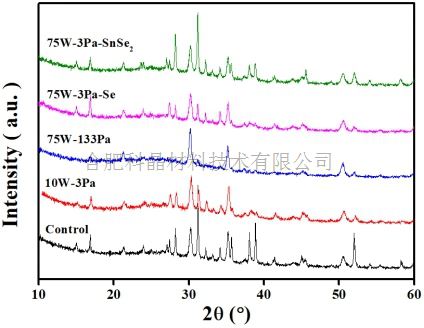

XRD结果：
警示 | ▪ 炉管内气压不可高于0.02 MPa； ▪ 由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa，使用时会更加精确安全； ▪ 石英管的长时间使用温度＜1100℃； ▪ 当炉体温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当，保持在常压状态。 |
应用技术提示 | ▪ 通入炉内气体流量需小于200 sccm，以避免冷的大气流对加热石英管造成冲击； ▪ 加热时，不建议关闭炉管法兰端的抽气阀和进气阀。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02 MPa，需立刻打开泄气阀，以防意外发生（如炉管破裂、法兰飞出等）。 |
石英管 | ▪ 高纯异形石英管 ▪ 尺寸：50 mm OD（两端）´60mm ID（中间）´1100mm L | ||||||
密封法兰 | ▪ 一对不锈钢快接法兰（法兰上安装有KF25真空接头）； ▪ 磁流体密封旋转接头安装在两端，以保证旋转过程中进气管和其它附件的正常使用，避免卷绕。 配件法兰1 配件法兰2 | ||||||
进料/收料器 | ▪ EQ-PF-1S是一款容积式自动进料器，包含电动搅拌器及带有振动装置的不锈钢料斗，可实现固体粉料的自动化进料，从而实现固态粉料的连续式烧结/热处理； ▪ 2L不锈钢收集桶安装在右侧，可实现真空气氛保护环境下的粉料样品收集（标配中包含） 进料器 收料器 | ||||||

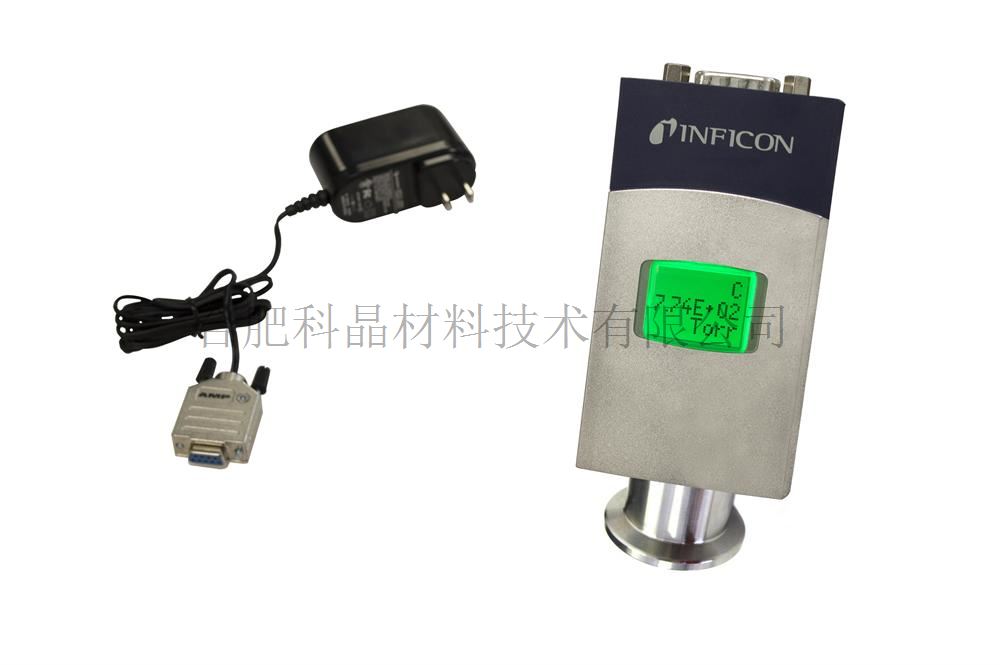

防腐型真空表（可选） | ▪ 输入电源24V，1A DC（配有电压转换器）； ▪ 测量范围3.8´10-5-1125 Torr； ▪ 数据显示：数显（屏幕尺寸为20´14mm），其单位为torr ▪ 连接：1/8"NPT 接头 ▪ 产品尺寸 46mm×28mm×126mm ( L´W´ H) | ||||||

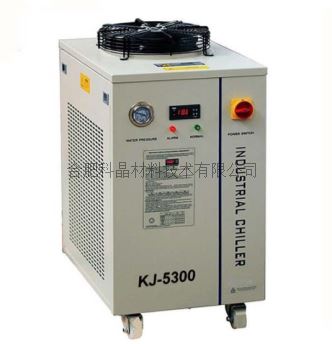

水冷机（可选） | ▪ 工作电压：220V AC 50Hz ▪ 工作电流：220V，0.8~4.5A ▪ 压缩机功率：0.6 KW (0.8HP) ▪ 制冷量：2000W (7000Btu/hour) ▪ 冷却剂：R22/R410-a (650g) ▪ 温度控制：5~30℃ ▪ 控温精度：±0.3℃ ▪ 水流速率：16 L / min ( 高25m，35psi ) | ||||||

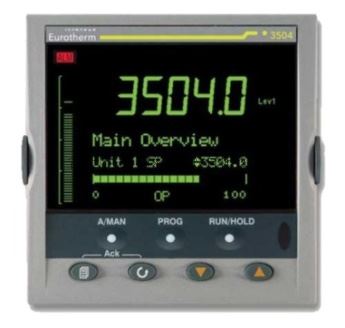

控温仪表（可选） | ▪ 单回路、双回路和三回路控制模式； ▪ 每个回路可实现双输入，双保护； ▪ 各回路可PID、串级、比率等回路控制； ▪ 数码显示，配备7个按键，可用于进行各控制回路的切换和参数修改； ▪ 最多可存储50个程序，每个程序最多可有3个不同的设定值（即3条不同的曲线），最多可设置500段升降温程序； ▪ 通讯方式多样，Modbus/Profibus DP/DeviceNet/EI-Bisync/RS485通讯接口，可连接PC进行远程控制。 | ||||||
真空系统（可选） | ▪ 科晶公司提供一系列低真空、高真空及进口高真空设备，以满足在不同真空条件下的实验需求。
| ||||||

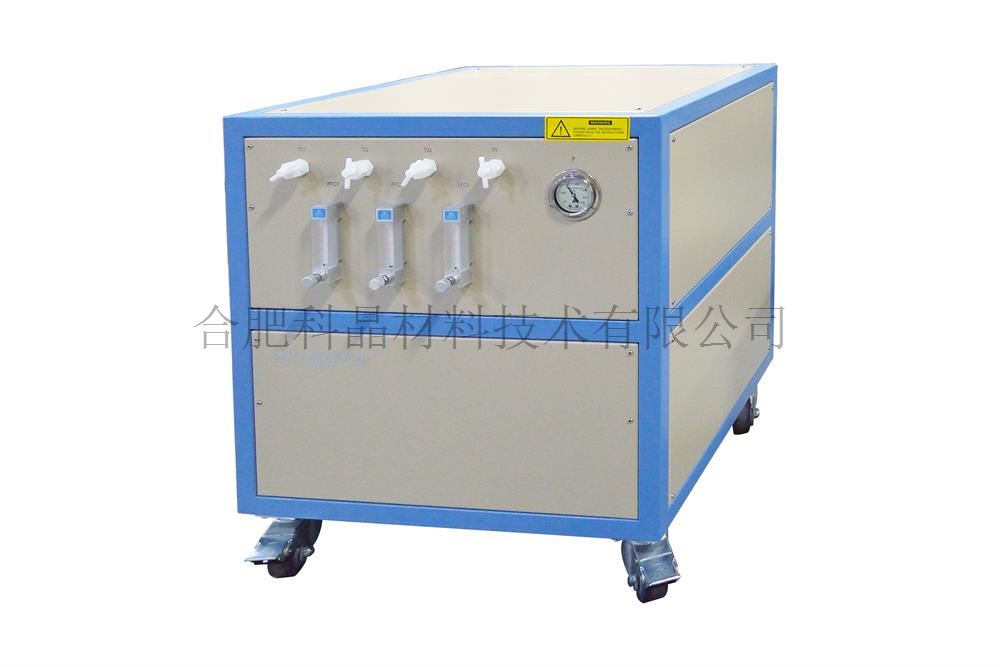

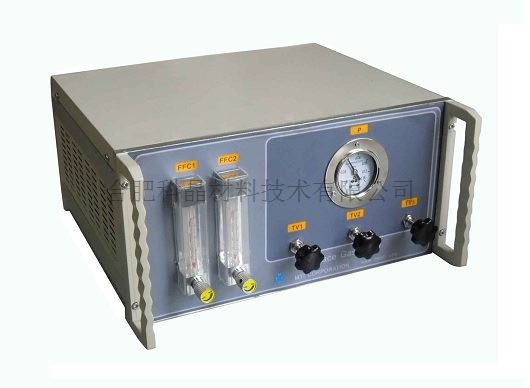

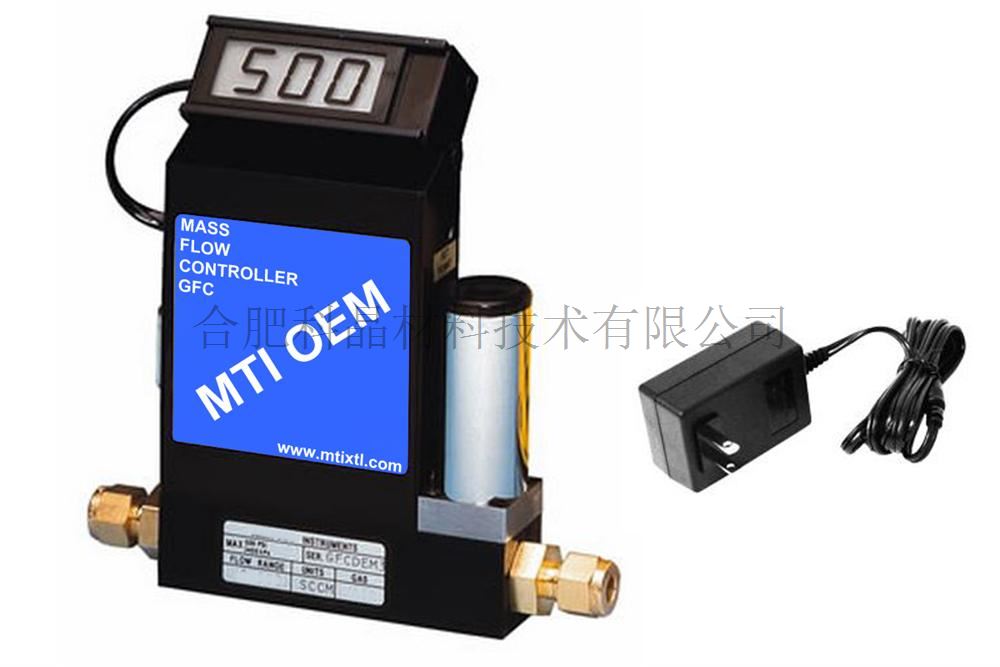

供气系统（可选） | ▪ 科晶公司提供各种通道浮子、质子流量计可供选择，以实现气体流量的精确控制。

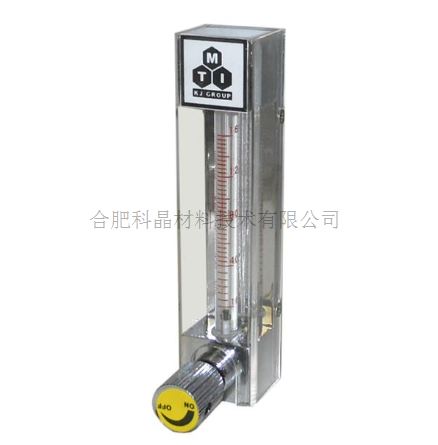

单通道浮子 单通道质子 两通道浮子 两通道质子 多通道浮子（防腐） |
