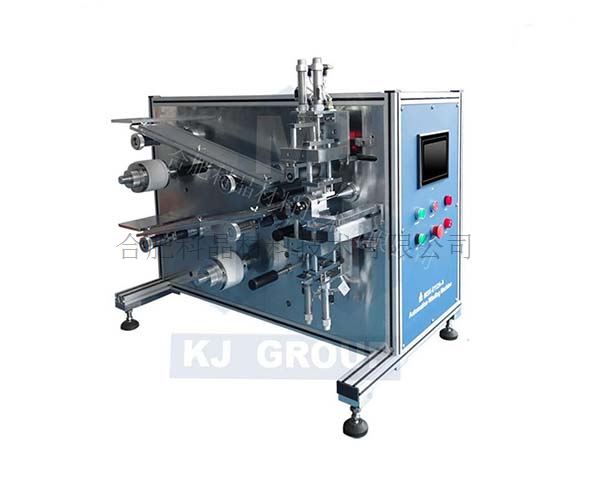

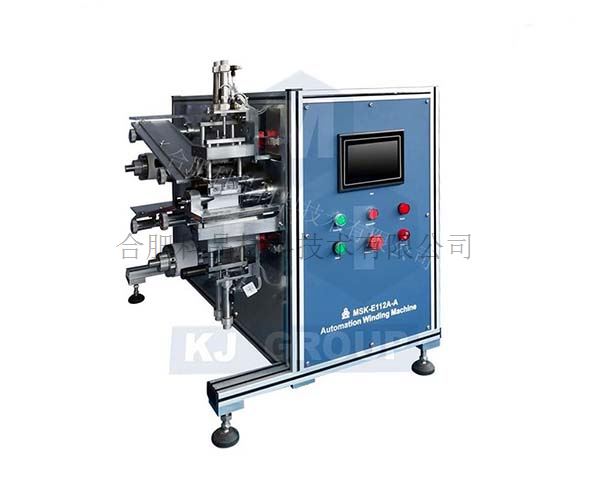

方形电池半自动卷绕机

关键字：: 方形电池、卷绕
型号：: MSK-112A-ES
产品概述：: MSK-112A-ES半自动方形卷绕机是一款可应用于方形锂离子电池卷绕工艺的设备。该设备设计隔离膜卷料上料，极片片式上料，手动放片，自动拉膜、插针和卷绕。卷针采用梯形对插式组合设计，可在一定范围内调节卷绕电芯的宽度。设备结构紧凑，操作简单，维修方便，卷绕整齐度好，适用电池尺寸范围较宽。
功能特点：
· 单立板式结构，可应用于方形锂离子电池卷绕工艺；
· 隔离膜卷料上料，被动式张力控制，张力大小可调；
· 片式极片上料，导向板导正，人工送入卷针，卷绕过程真空辅助吸片；
· 对插式梯形卷针，一侧自动退回，一侧可拔出，卷绕速度可设定；
· 卷绕电芯尺寸兼容性设计，长度30-100mm内可通过调整夹具实现，宽度变化10mm内可调整卷针，超出须更换卷针；
· PLC控制，触摸屏操作，各项参数均可设定，设计全自动循环步进功能，可按步回退；
· 可选配自动胶布机，辅助贴胶布

联系我们附件下载售后支持立即购买

免责声明：本站产品介绍内容（包括产品图片、产品描述、技术参数等）仅用于宣传用途，仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差，请勿复制或者截图。如果您对参数有异议，或者想了解产品详细信息及更多参数，请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺，请勿将此参数用于招标文件或者合同，科晶公司会不定期完善和修改网站任何信息，恕不另行通知，请您谅解。如果您需要下载产品的电子版技术文档，说明书（在线阅览），装箱单，与售后安装条件等文件，请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户，购买前请与工作人员沟通，以免给您带来不便。

技术参数产品视频实验案例警示/应用提示配件详情

电源	电压单相AC220V±10%(可定制110VAC)，频率50Hz/60Hz，功率1KW
气源	0.5~0.8MPa压缩空气
使用环境	建议环境温度25±3℃，湿度30~90RH，无振动和电磁干扰
卷绕方式	卷料隔膜，片式极片
卷针形式	对插式梯形卷针，标配宽度40-60mm
卷绕尺寸	宽度30-80mm，长度30-100mm，厚度最大10mm
卷绕精度	整齐度好于0.5mm
导槽长度	1200mm，极片可稍长
切膜方式	自动切断
张力控制	150g以内可设定
宽度调节	手动调整卷针实现10mm内的调整，超出部分需要更换卷针
卷绕速度	可在触摸屏设定
正负极耳	位置可通过电机起卷设定
胶布贴装	提供自动出胶布机，手工贴胶布
安装尺寸	L1100mmW700mmH900mm
重量	约450Kg
