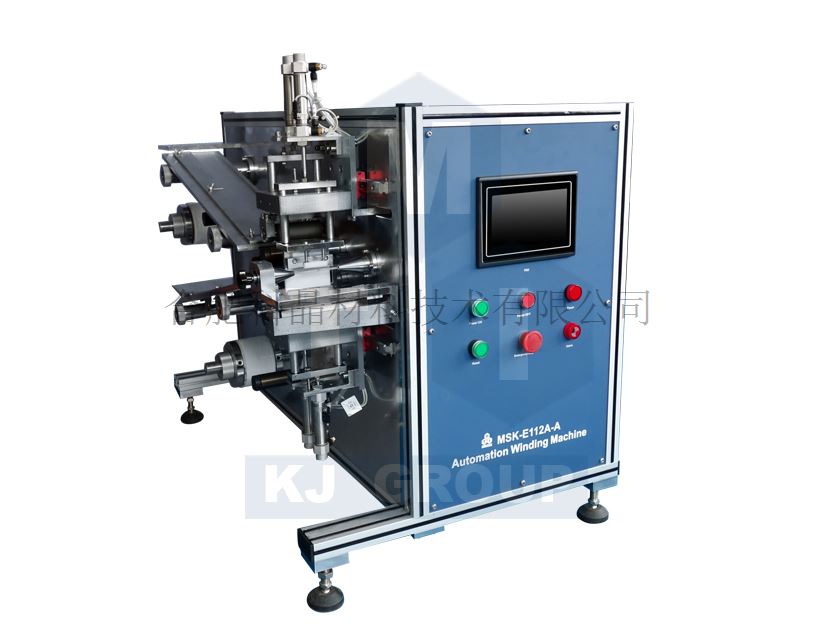

半自动卷绕机
型号:
MSK-E112A
产品概述:
MSK-E112A半自动卷绕机应用于圆柱型锂离子电池卷绕工艺。,单立板结构,隔膜纸卷料上料,被动式张力控制,张力大小可调;片式上料,导向板保证送料位置,人工送片入卷针,真空辅助吸片;卷针一侧自动退回,一侧手动拔出,;自动拉隔膜,并自动切断;尺寸兼容25-70mm宽度范围内可通过调整夹具实现; PLC控制,触摸屏操作,各项参数均可设定。
    首次卷绕:装隔膜→调整隔膜位置和正负极导向板位置→穿膜→手动拉膜入卷针→合卷针→压膜→切膜→分卷针→拔卷针→自动拉膜入卷针→合卷针→隔膜预卷→负极入卷→起卷→正极入卷→卷绕→压膜→切膜→拔卷针→取芯贴胶布→重复。
重复卷绕:自动拉膜入卷针→合卷针→隔膜预卷→负极入卷→起卷→正极入卷→卷绕→压膜→切膜→拔卷针→取芯贴胶布→重复。
免责声明: 本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅用于宣传用途,仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差,请勿复制或者截图。如果您对参数有异议,或者想了解产品详细信息及更多参数,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,请勿将此参数用于招标文件或者合同,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您谅解。 如果您需要下载产品的电子版技术文档,说明书(在线阅览),装箱单,与售后安装条件等文件,请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户,购买前请与工作人员沟通,以免给您带来不便。
技术参数产品视频实验案例警示/应用提示配件详情
主要特点

正负极片导向

卷料隔膜,被动张力

隔膜自动裁断

卷绕各项参数可设定


参数

工作电压/频率: AC 220V(±10%)/50~60Hz

功率:1000W

气源:0.7MPa压缩空气

适用材料:卷料隔膜,片式极片

基材宽度:70mm(可根据需求定制)

卷针直径:3.5mm

卷绕尺寸:直径14-32mm,长度25-70mm

卷绕精度:整齐度好于0.5mm

导槽长度:1200mm,极片可稍长

切膜方式:自动切断

张力控制:150g以内可设定

宽度调节:无级可调,手动调节

卷绕速度:可设定

正负极耳:位置可通过电机起卷设定

胶布贴装:提供自动出胶布机,手工贴胶布

产品规格

设备重量:约150Kg

设备尺寸:L1000mm*W700mm*H900mm

质保期

一年质保期,终身维护
